I-PEX 83047-100B-01-D CABLINE®-UX II 0.25mm连接器极细同轴线束替代品

极细同轴线和FPC、FFC，究竟应该怎么选？

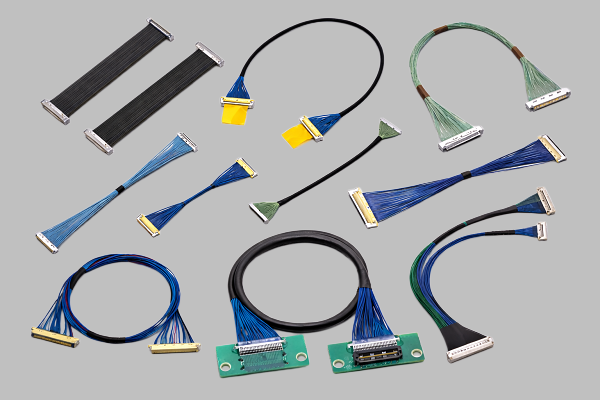

在笔记本电脑、平板电脑、显示模组、摄像头及其他小型电子设备内部连接中，工程师经常会在极细同轴线、FPC和FFC之间进行方案选择。实际上，三者并没有绝对的优劣，关键还是取决于信号速率、屏蔽要求、布线空间、弯折方式以及连接器结构。FPC/FFC具有扁平化、多路信号集中布线和柔性较好的特点，而极细同轴线则采用独立同轴传输结构，每一路信号拥有相对独立的屏蔽环境，在高速信号传输、阻抗控制和EMI抑制等方面具有自身优势。I-PEX CABLINE®-UX II采用0.25mm Contact Pitch、Vertical（Right Angle）垂直插拔结构，配合高度约1.04mm，适合空间受限的设备内部连接，因此在轻薄化、高密度以及狭窄走线环境中，极细同轴线能够体现出较强的应用价值。

-------------------------------------------------------------------------------------------------

高速信号场景下，极细同轴线为什么值得优先考虑？
从工程师的角度来看，判断极细同轴线是否适合项目，不能只看“线径是不是足够细”，更重要的是关注阻抗、屏蔽、串扰、信号完整性和连接器匹配。本次介绍的I-PEX 83047-100B-01-D属于CABLINE®-UX II系列30Pin极细同轴线束，采用AWG#46、50Ω Micro-Coaxial Cable，线束长度200MM，线位定义为1-1，即两端Pin按照对应关系进行直通连接。CABLINE®-UX II官方资料给出的参考传输速度为5Gbps/lane NRZ，并列出了USB 3.1 Gen 1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等参考高速应用。与FPC/FFC相比，当设备对高速信号完整性和独立屏蔽能力提出更高要求时，极细同轴线可以通过同轴结构配合连接器的接地设计，为高速信号提供更加针对性的传输方案。

-------------------------------------------------------------------------------------------------

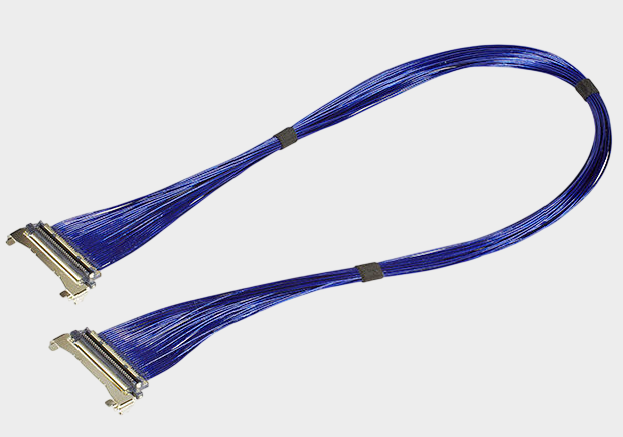

83047-100B-01-D：30Pin、200MM、AWG#46、1-1线位定义

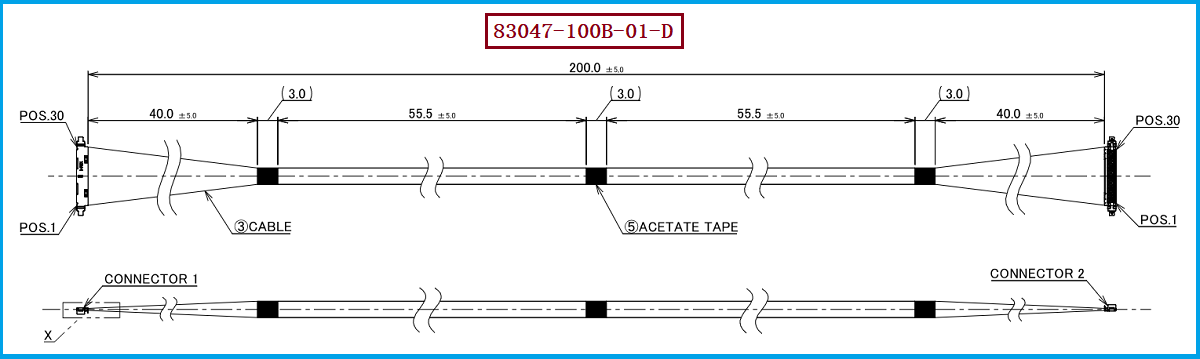

I-PEX 83047-100B-01-D是此次重点介绍的极细同轴线束型号，其官方工程图对应CABLINE®-UX II 30Pin Harness，采用30根AWG#46、50Ω、蓝色Micro-Coaxial Cable，线束长度为200±5.0MM，并采用1-1线位定义。该款线束上使用的线材端连接器型号为20532-030T-02，两端按照1-1方式进行Pin对Pin连接。对于工程师而言，83047-100B-01-D的选型不能简单理解为“30Pin线束”，还需要同时确认AWG46、50Ω、200MM长度、1-1线位定义以及端部连接器结构；对于采购人员而言，则应直接按照完整料号进行询价和样品确认，避免与同系列100MM、300MM或者1-N结构产品混淆。特别是与同系列其他Harness相比，83047-100B-01-D的关键识别特征之一就是200MM长度+1-1线位定义。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果项目正在评估极细同轴线、FPC或FFC方案，建议工程师首先根据高速信号需求、EMI/屏蔽要求、内部空间、弯折路径和连接器形式进行判断；如果原设备已经采用I-PEX CABLINE®-UX II极细同轴线束，则替代时应尽可能保持原有电气及机械参数，而不是单纯将极细同轴线改成FPC/FFC。针对I-PEX 83047-100B-01-D进行兼容替代时，应重点核对30Pin、AWG#46、50Ω、200MM、1-1线位定义以及20532-030T-02线材端连接器等关键参数，同时验证端部尺寸、出线方向、装配高度及实际设备内的走线空间。需要注意的是，I-PEX目前资料中已将20532-030T-02对应至20532-030T-02-1，存在外形差异，因此实际替代开发时应以客户现有连接器及装配状态进行确认。对于需要国产替代、第二供应商导入、样品验证或批量采购的客户，我们公司可提供：I-PEX 83047-100B-01-D兼容替代线束方案，可依据客户需求进行极细同轴线束生产制造，并围绕线材规格、长度、Pin数、线位定义及连接器装配进行匹配验证。

-------------------------------------------------------------------------------------------------

FPC、FFC与极细同轴线并非谁取代谁，而是应用场景决定首选
极细同轴线、FPC和FFC并不是简单的“谁更好”关系。FPC/FFC更适合扁平化、多路信号集中布线等应用，而极细同轴线则更适合高速信号、阻抗控制、独立屏蔽以及狭小空间布线等需求。对于采用CABLINE®-UX II连接方案的设备，I-PEX 83047-100B-01-D以30Pin、AWG#46、50Ω、200MM和1-1线位定义为主要特征，是典型的高密度极细同轴线束方案。我是【联邦电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。对于工程师而言，应重点关注信号完整性与结构空间；对于采购人员而言，则应重点确认完整料号、线材规格、长度、连接器和线位定义。只有做到这些参数整体匹配，才能在保证设备性能和装配可靠性的同时，实现稳定的极细同轴线束兼容替代。
