I-PEX 83046-100B-01-D CABLINE®-UX II 0.25mm连接器极细同轴线束替代品

I-PEX CABLINE®-UX II 83046-100B-01-D：小型化设备中的高速连接方案

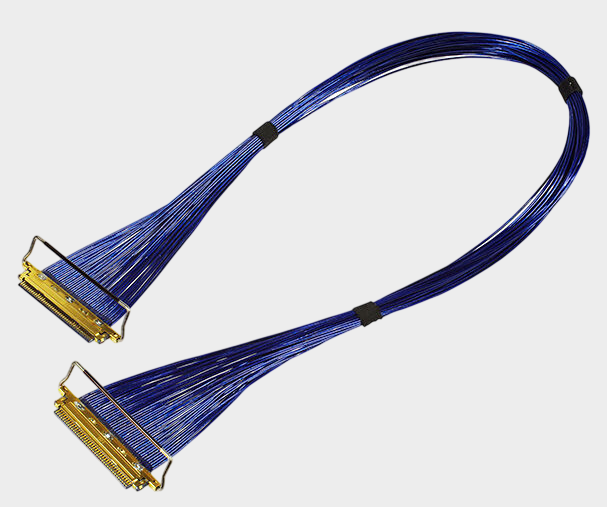

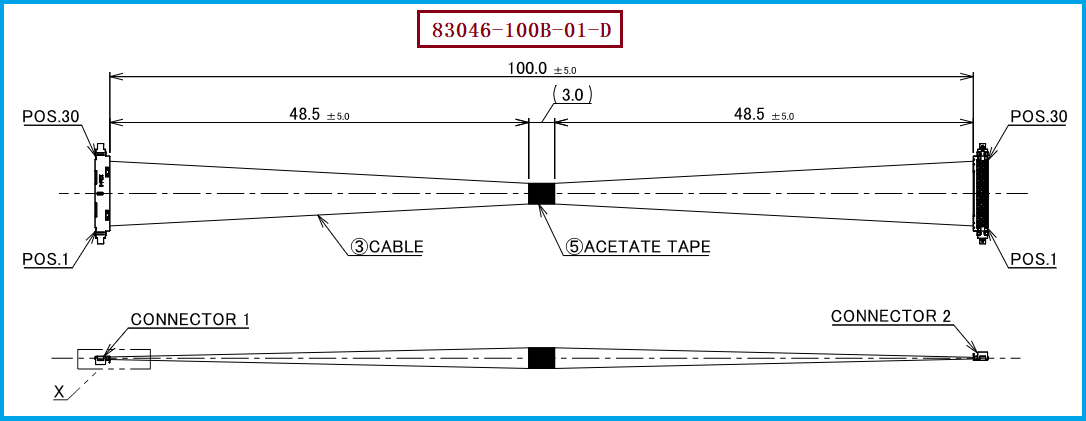

随着笔记本电脑、平板电脑、VR/AR设备、精密显示设备以及其他高集成度电子产品不断向轻薄化发展，设备内部能够留给连接线束的空间越来越有限。传统线缆不仅占用空间较大，在转轴、狭窄腔体以及高密度布线区域中也越来越难满足设计要求。I-PEX CABLINE®-UX II正是针对这类空间受限应用推出的极细同轴线连接方案，其连接器采用0.25mm接点间距、Vertical / Right Angle垂直直角结构，配合高度约1.04mm，深度约2.4mm，可选30、34、40、50Pin。此次介绍的I-PEX 83046-100B-01-D极细同轴线束属于30Pin、Micro-Coaxial、AWG#46、100MM、1-1结构的标准线束产品。其线材端使用的连接器型号为20532-030T-02，适用于对连接器尺寸、线束长度及信号通道数量有明确要求的设备内部连接场景。

-------------------------------------------------------------------------------------------------

为什么高端设备都在用极细同轴线？

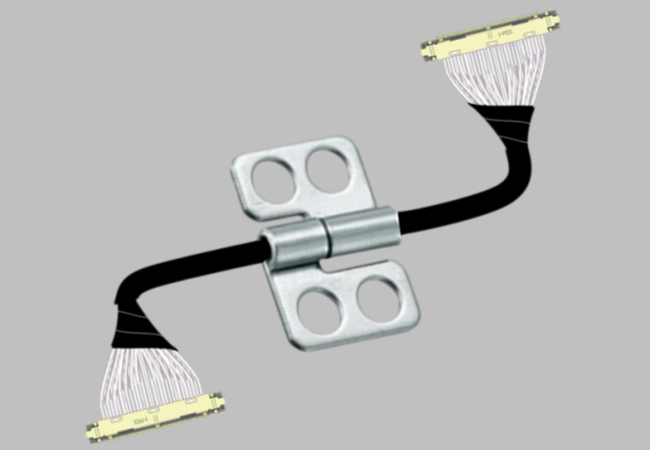

工程师选择极细同轴线，并不只是因为“线更细”，更重要的是它能够在有限空间内兼顾高速信号传输、柔性布线和屏蔽能力。以CABLINE®-UX II为例，I-PEX官方资料给出的参考传输速度为5Gbps/lane NRZ，并列出了USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等参考应用；同时，该连接器采用多点接地设计，使线缆屏蔽层、Ground Bar、Plug Shell、Receptacle Shell与PCB之间形成接地路径。对于笔记本电脑显示屏、精密显示模组等产品来说，内部空间越紧凑，对线束的外径、弯折能力、信号完整性以及EMC表现要求往往越高，这也是极细同轴线逐渐成为高端设备内部高速信号连接方案的重要原因。

-------------------------------------------------------------------------------------------------

工程师与采购人员选型时，不能只看“30Pin+100MM”
对于工程师而言，选择83046-100B-01-D这类极细同轴线束时，需要同时确认连接器系列、Pin数、线材规格、线长、端接结构以及设备内部的实际布线空间。I-PEX官方资料明确显示，CABLINE®-UX II可适配AWG#44、AWG#46 Micro-Coaxial线材，其中AWG#46对应的连接器额定电流为0.1A/contact；同时，连接器0.25mm Pitch和约1.04mm的配合高度，使其适合高密度、小空间的内部连接。对于采购人员而言，实际询价时也不能仅提供“I-PEX 83046”这一料号，建议同步确认CABLINE®-UX II系列、30Pin、AWG规格、100MM长度、1-1结构以及线材端连接器20532-030T-02等关键信息。需要特别注意的是，20532-030T-02属于I-PEX CABLINE®-UX II的30Pin Plug Housing相关型号，I-PEX当前资料同时列出了其对应的替代型号20532-030T-02-1，因此在实际替代采购时，应根据客户现有样品、图纸及装配状态进行最终确认。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果原设备正在使用I-PEX 83046-100B-01-D，替代开发的核心并不是简单更换一条“外观相似”的细线，而是要围绕连接器、Pin数、线材、长度和端接方式进行整体匹配。对于本型号，重点应确认CABLINE®-UX II、30Pin、Micro-Coaxial、AWG#46、100MM、1-1结构，以及线材端所采用的20532-030T-02连接器型号；如果设备对高速信号有明确要求，还需要进一步核对线材阻抗、外径、屏蔽结构及实际信号完整性要求。I-PEX官方目录也特别提示，当线束规格发生变化时，对应Harness Part Number需要随之更新，因此工程替代时不能只改变线长或线材而继续沿用原完整料号。 对于存在原厂供货周期、采购成本、停产风险或国产替代需求的项目，我们公司可提供 I-PEX 83046-100B-01-D 兼容替代线束方案，可依据客户样品、图纸及实际使用要求进行极细同轴线束的加工制造与规格匹配，为工程验证、量产导入及后续采购提供替代选择。

-------------------------------------------------------------------------------------------------

极细同轴线束是高密度电子设备的重要连接基础
从I-PEX 83046-100B-01-D可以看到，高端设备对内部线束的要求已经从单纯“导通”逐步转向小型化、高密度、高速信号和可靠连接的综合要求。30Pin、AWG#46、100MM、1-1结构配合CABLINE®-UX II 0.25mm Pitch超小型连接器，使其能够适应空间紧凑的设备内部布线。我是【联邦电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。对于工程师来说，正确匹配连接器、线材和结构参数，是保证产品设计顺利落地的基础；对于采购人员来说，明确完整料号和关键规格，则有助于降低替代选型和批量采购中的风险。我们公司专注于极细同轴线束的生产制造及兼容替代，可围绕I-PEX系列线束进行定制化开发，为客户提供从样品验证到批量生产的极细同轴线束解决方案。
