I-PEX 82070-100B-02-D CABLINE®-UX II 0.25mm连接器极细同轴线束替代品

极细同轴线束替代，为什么不能只看“能不能插上”？

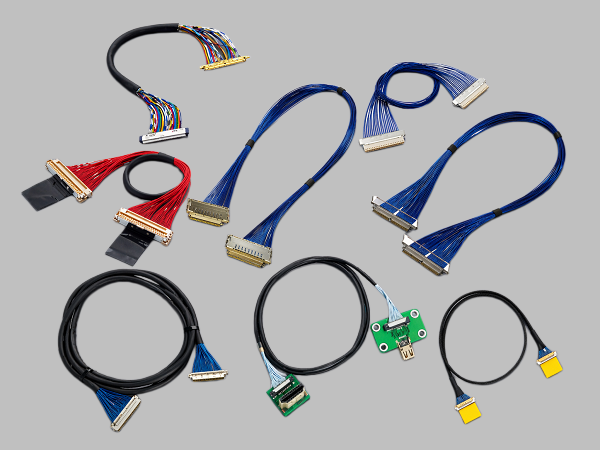

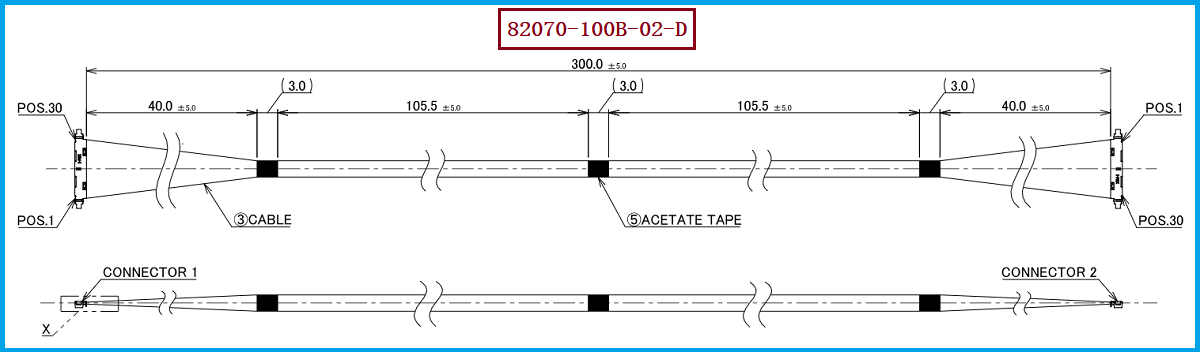

对于工程师和采购人员来说，极细同轴线束的替代并不是简单地寻找一个“外观相同、能够插入连接器”的产品。尤其是在笔记本电脑、显示模组、平板电脑以及其他高密度电子设备中，线束同时承担着机械连接和高速信号传输任务，因此判断替代方案是否可靠，需要从连接器、Pin数、线材规格、长度、线序以及电气性能多个方面进行确认。以I-PEX 82070-100B-02-D为例，该型号属于CABLINE®-UX II 30Pin标准Harness，官方资料对应的配置为Micro-Coaxial、AWG46、300mm、1-N。这意味着工程师在评估替代方案时，不能只确认30Pin是否一致，还必须进一步确认线材规格和300mm长度等关键参数。

-------------------------------------------------------------------------------------------------

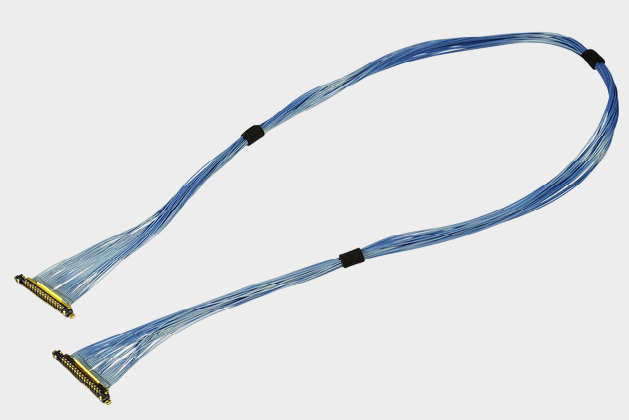

I-PEX 82070-100B-02-D：小型连接器与极细线材的组合方案
I-PEX 82070-100B-02-D采用CABLINE®-UX II系列30Pin连接方案，线材端使用的连接器型号为20532-030T-02，可适配的线材规格按照你提供的项目要求为AWG#40。CABLINE®-UX II本身采用0.25mm Contact Pitch、Vertical/Right Angle结构，支持30、34、40、50Pin，并具有约1mm级别的低高度设计；官方系列资料同时列明Micro-Coax支持AWG44及AWG46规格。需要注意的是，连接器可适配的线材AWG与某一具体标准Harness实际采用的AWG并不是完全相同的概念，因此在替代开发时，应以客户指定的线材规格和实际应用要求进行最终确认，而不能仅凭连接器的适配范围判断成品线束规格。

-------------------------------------------------------------------------------------------------

工程师如何判断极细同轴线束替代方案是否可靠？
可靠的替代方案，首先应该做到机械参数一致：连接器系列、30Pin接口、0.25mm Pitch、出线方向、安装空间以及线束长度需要与原设计匹配；其次要确认线材和电气性能，包括AWG、阻抗、线材外径、屏蔽结构以及高速信号传输性能。CABLINE®-UX II官方资料给出的参考传输速度为5Gbps/lane NRZ，并列出USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3等参考应用，因此对于高速信号设备，替代线束不能只做通断测试，还应该根据实际项目进行信号完整性验证。此外，还要关注端接一致性和制造可靠性，因为极细同轴线束的屏蔽层处理、导体端接和尺寸控制都会影响最终连接质量。真正可靠的替代方案，应当是“规格匹配+结构匹配+电气验证+批量制造一致性”四个方面同时满足，而不是单纯实现连接器插拔。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于需要替代I-PEX 82070-100B-02-D的客户，建议工程师首先以原型号为基准确认CABLINE®-UX II、30Pin、连接器20532-030T-02、300mm线长及线序1-N等基础参数，再根据实际项目确认线材AWG、阻抗、外径、屏蔽结构和高速信号性能。如果客户指定使用AWG#40线材，则应在打样阶段重点验证线材与连接器端接的机械适配性，并结合实际工作频率进行信号完整性测试；采购人员则建议在询价时要求供应商明确提供连接器型号、线材规格、长度、线序和样品验证信息，避免出现“型号看似兼容、实际性能却不一致”的情况。我们公司可提供：I-PEX 82070-100B-02-D兼容替代线束方案，可根据客户工程图纸、样品及具体技术要求，对连接器、极细同轴线材、Pin数、长度、线序及端接工艺进行匹配，为研发验证、试产及批量采购提供兼容替代支持。

-------------------------------------------------------------------------------------------------

可靠替代的核心，是把每一个关键参数都验证到位
工程师判断极细同轴线束替代方案是否可靠，不能只看“尺寸像不像”或“连接器能不能插”，而应该建立完整的验证思路。对于I-PEX 82070-100B-02-D，应重点围绕CABLINE®-UX II、30Pin、20532-030T-02、300mm、1-N以及实际选用的AWG线材进行核对，同时结合设备实际高速信号需求验证阻抗、屏蔽、衰减、串扰及信号完整性。我是【联邦电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。只有机械结构、电气性能和批量制造一致性都得到验证，替代方案才真正具备工程应用价值。对于采购人员而言，这也意味着选择供应商时不能只比较价格，更应关注其极细同轴线束加工能力、样品验证能力和批量品质稳定性。
