I-PEX 83049-100B-01-D CABLINE®-UX II 0.25mm连接器极细同轴线束替代品

I-PEX 83049-100B-01-D极细同轴线束产品概述

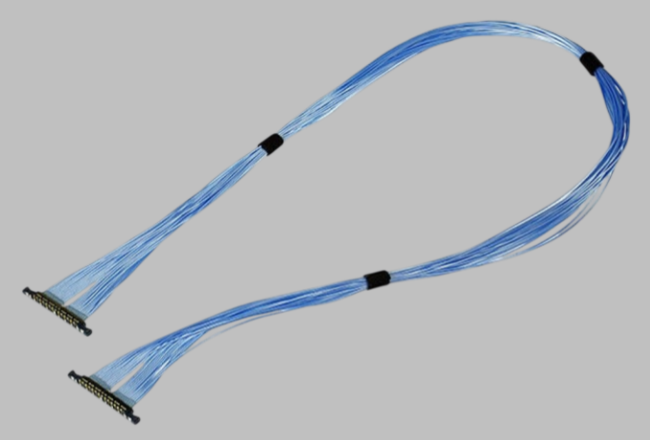

在笔记本电脑、平板、显示模组及其他小型化电子设备中，极细同轴线束需要在有限空间内完成高速信号传输，因此既要足够细，又要具备稳定的机械可靠性。I-PEX 83049-100B-01-D 属于 CABLINE®-UX II 34Pin极细同轴线束，采用 Micro-Coaxial Cable AWG #46、50Ω线材，成品长度为 100±5mm，线位定义为 1-1直通，即1→1、2→2……34→34。该线束线材端使用 20532-034T-02-1，对应 34Pin、0.25mm Pitch的CABLINE®-UX II结构。I-PEX官方资料显示，CABLINE®-UX II采用0.25mm接点间距、Vertical（Right Angle）结构，配合高度约1.04mm，并提供30、34、40、50Pin规格，适合空间受限的高速内部连接应用。

-------------------------------------------------------------------------------------------------

极细同轴线束为什么容易断？
很多工程师在实际使用极细同轴线束时会发现，线束并不是“正常通电就一定可靠”，真正容易出现问题的往往是反复弯折、局部受力、连接器根部应力集中以及装配过程中拉扯。AWG #46本身属于非常细的导体结构，当线束被强行折弯、弯折半径过小，或者设备转轴运动过程中长期让同一位置反复受力时，导体、绝缘层和屏蔽层都可能承受机械疲劳；如果连接器出线口没有合理的固定与应力释放，反复弯折还可能将应力集中到端接区域，最终表现为断线、接触不稳定或信号间歇性异常。因此，极细同轴线束设计不能只关注“能否导通”，还要关注线材柔韧性、弯折路径、固定方式、端接一致性以及设备实际运动状态。对于83049-100B-01-D这类34Pin、46AWG的超细线束，尤其需要避免在连接器根部形成急弯，并在装配时控制拉力和弯折半径。

-------------------------------------------------------------------------------------------------

从工程师和采购角度看，如何降低断线风险？
对于工程师而言，选择极细同轴线束时，应根据设备实际走线空间确定长度和弯折路径，而不是单纯追求线材越细越好。CABLINE®-UX II的设计本身就是面向小型化空间，其Plug尺寸较小，官方资料还展示了极细同轴线束穿过小型转轴或小直径管路的应用，同时采用Cable Shield、Ground Bar、Plug Shell、Receptacle Shell之间的接地路径来改善EMC性能。 对采购人员而言，则应重点确认原厂料号、Pin数、连接器型号、Pitch、线径、阻抗、长度和线位定义是否完全对应。83049-100B-01-D不能只按照“34Pin极细同轴线”进行替代，因为其关键配置是34Pin + 0.25mm Pitch + AWG46 + 50Ω + 100mm + 1-1线位，其中任何一项发生变化，都可能影响设备装配、信号传输或实际使用可靠性。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

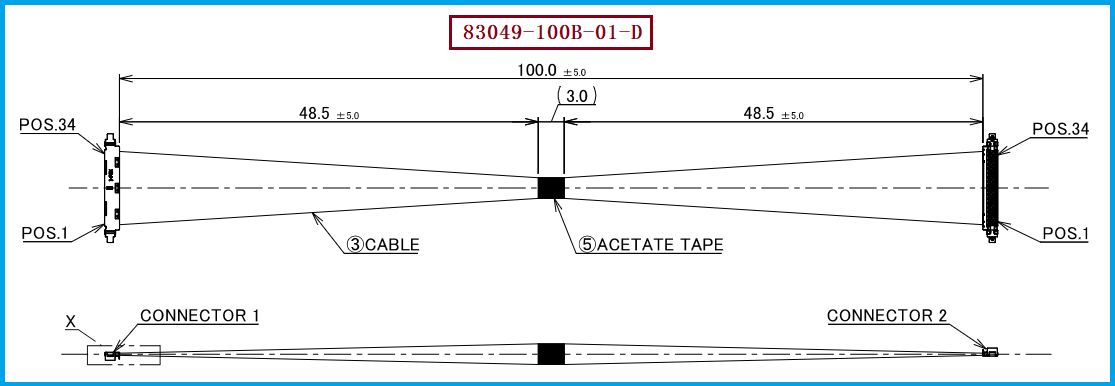

针对需要进行国产替代、第二供应商导入或降低采购成本的客户，建议以 83049-100B-01-D的完整结构作为替代基准，重点核对两端连接器、34Pin数量、0.25mm间距、AWG46/50Ω Micro-Coax、100mm长度以及1-1线序，同时对连接器根部固定、胶粘和线束成型工艺进行一致性控制。该型号工程图明确采用 20532-034T-02-1 Housing Assembly，配套34Pin结构；同时使用2799-0341 Metal Cover，线材为34根AWG46、50Ω蓝色Micro-Coax，并采用UV Glue进行固定。 这意味着真正可靠的替代方案不仅是“连接器型号相同”，还需要让线材、端接、线序、长度和机械结构共同匹配。我们公司可提供：I-PEX 83049-100B-01-D兼容替代线束方案，可根据客户原有样品、工程图或应用要求进行34Pin、0.25mm Pitch、AWG46极细同轴线束的匹配与替代开发，为工程验证、样品测试及批量采购提供相应产品支持。

-------------------------------------------------------------------------------------------------

产品总结与关键词
I-PEX 83049-100B-01-D是一款面向小型化高速电子设备的34Pin极细同轴线束，采用AWG46、50Ω Micro-Coax、100±5mm长度、1-1直通线位，线材端使用20532-034T-02-1，连接器间距为0.25mm。极细同轴线束容易断，并不单纯是因为“线细”，更重要的原因在于其对弯折、拉扯、应力集中和端接工艺更加敏感。因此，在替代选型和实际装配中，应同时关注电气性能与机械可靠性，通过合理的走线、固定和端接工艺降低断线风险。我是【联邦电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理 18013280527（微信同号）。对于工程师和采购人员而言，以完整料号和实际结构进行匹配，才能更有效地保证兼容性和批量使用稳定性。
