I-PEX 82874-100B-02-D CABLINE®-CAL 0.4mm连接器极细同轴线束替代品

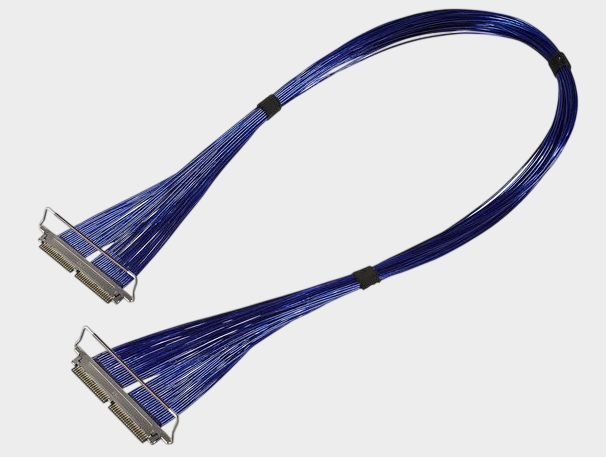

I-PEX 82874-100B-02-D极细同轴线束产品介绍

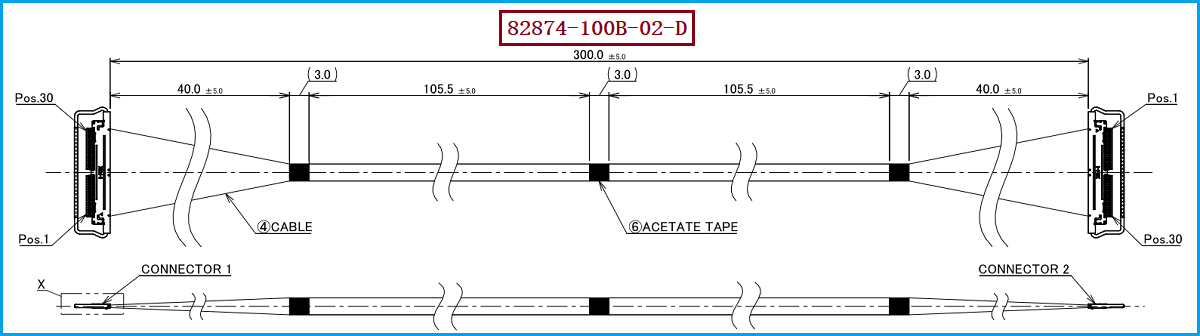

在笔记本电脑、薄型显示模组、高速视觉设备等电子产品中，极细同轴线束不仅需要满足高速信号传输要求，还要适应设备装配、维修和长期使用过程中可能产生的插拔动作。本次介绍的 I-PEX 82874-100B-02-D 属于CABLINE®-CAL 30P HARNESS，采用 30PIN、0.4MM Pitch 连接结构，线材采用 AWG#40 Micro-Coaxial Cable、50Ω，标称长度为 300.0±5.0mm，并采用1-N反向线序。该线束的线材端连接器使用 20777-030T-01，对应CABLINE®-CAL 30Pin Plug Housing，而CABLINE®-CAL官方资料明确支持AWG40 Micro-Coax，并具备机械锁扣结构。对于工程师而言，这意味着选型时不仅要关注连接器是否能够正常匹配，还需要综合确认Pin数、Pitch、AWG、线长、线序及实际装配空间；对于采购人员而言，则应以完整料号和技术规格作为询价、打样及替代供应商评估的依据。

-------------------------------------------------------------------------------------------------

极细同轴线束连接器插拔寿命如何影响产品设计？
连接器插拔寿命会直接影响产品的机械可靠性和维护方式。对于 20777-030T-01、30PIN、0.4MM Pitch 这样的微型连接器结构，连接器尺寸非常紧凑，实际插拔过程中不仅会产生端子接触磨损，还会涉及Housing定位、端子弹性以及锁扣结构的机械受力。因此，在产品设计阶段，如果设备需要频繁拆装或维修，就应将连接器的插拔次数、插入力、拔出力以及锁扣保持能力纳入可靠性评估，而不能仅根据连接器能够正常插合来判断是否适合长期使用。CABLINE®-CAL采用机械锁扣设计，官方产品资料说明只有公座与母座完全嵌合后，机械锁扣才能锁定，有助于避免半嵌合以及连接器弹出/未嵌合问题。对于工程师来说，设计时应尽量减少不必要的重复插拔，并合理规划线束弯曲半径和连接器受力方向；对于采购人员来说，则应向供应商确认实际应用场景和可靠性验证要求，避免因忽视插拔寿命而导致后期维护成本增加。

-------------------------------------------------------------------------------------------------

82874-100B-02-D兼容替代需要关注哪些参数？

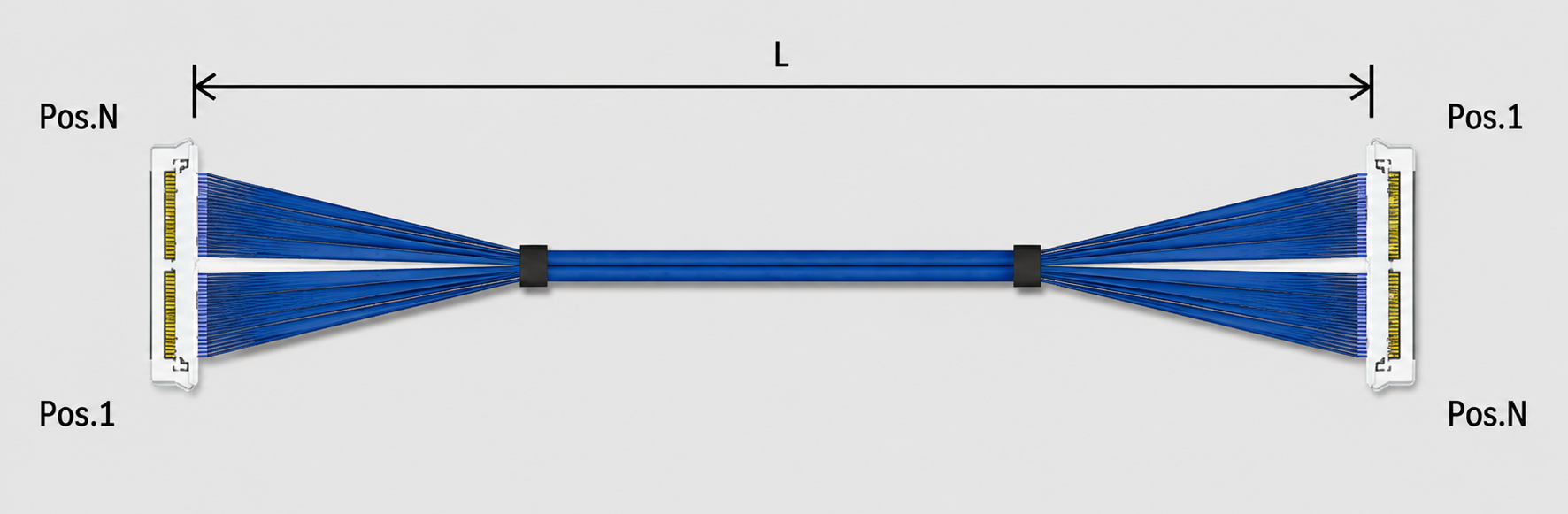

针对 I-PEX 82874-100B-02-D 的兼容替代，建议工程与采购人员建立完整的参数对应关系。该型号采用 20777-030T-01线材端连接器、30PIN、0.4MM Pitch、AWG#40 Micro-Coax、50Ω、300.0±5.0mm，并采用1-N反向线序；I-PEX官方页面也将82874-100B-02-D列为CABLINE®-CAL 30Pin、40AWG、300mm、1-N评估线束。替代时，如果只匹配连接器外形，而忽略AWG、阻抗、长度和Pin Assignment，就可能出现装配不一致或信号性能不满足原设计要求的问题。特别是在高速信号应用中，线材规格与连接器装配质量需要同时控制，因此工程师应通过样品进行实际插合、锁扣、尺寸及信号性能验证，采购人员则应要求供应商按照完整规格进行报价和样品确认，而不是仅按照“30Pin极细同轴线束”进行模糊采购。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

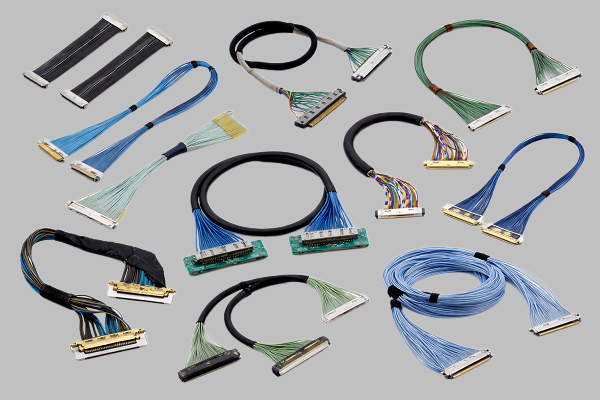

如果设备原设计采用 I-PEX 82874-100B-02-D，在寻找兼容替代方案时，应优先确认连接器体系和实际装配环境，再核对 20777-030T-01、30PIN、0.4MM Pitch、AWG#40、50Ω、300±5mm以及1-N线序等关键参数。同时需要结合产品实际使用方式判断连接器是否会频繁插拔，如果属于生产装配后基本不再拆卸的内部线束，应重点关注长期保持力、线束固定和抗机械应力能力；如果属于可维护设备，则还应增加插拔寿命及重复装配可靠性验证。我们公司可提供：I-PEX 82874-100B-02-D兼容替代线束方案，可根据客户实际需求匹配 20777-030T-01连接器、AWG#40极细同轴线、30PIN/0.4MM Pitch、线长及线序等参数，为工程研发、样品验证和批量采购提供相应的极细同轴线束替代方案。

-------------------------------------------------------------------------------------------------

插拔寿命与装配可靠性共同决定极细同轴线束应用价值
对于 I-PEX 82874-100B-02-D 这类30Pin、0.4mm Pitch的极细同轴线束，连接器插拔寿命并不是一个孤立的机械指标，而是会与产品结构设计、维修方式、装配工艺及长期可靠性产生直接联系。采用 20777-030T-01、AWG#40 Micro-Coax 的线束方案，在替代开发过程中既要保证连接器和线材规格匹配，也要关注插拔过程中产生的机械应力以及锁扣可靠性。我是【联邦电子产品网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时联系：尹经理 18013280527（微信同号）。对于工程师而言，提前将插拔寿命和实际使用场景纳入设计验证，有助于降低后期连接失效风险；对于采购人员而言，选择能够按照完整规格稳定生产极细同轴线束的供应商，则有助于提高批量产品的一致性和供应稳定性。
