I-PEX 82437-100B-02-D CABLINE®-CAL 0.4mm连接器极细同轴线束替代品

I-PEX连接器对应极细同轴线束如何选型？

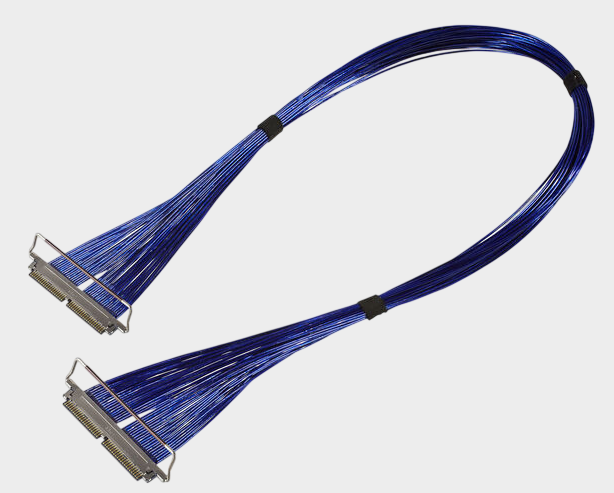

在笔记本电脑、显示模组、摄像头模组及其他高速电子设备中，极细同轴线束的选型不能只根据连接器外观进行判断，而应将连接器型号、Pin数、Pitch、线材规格、线长以及线位定义结合起来确认。以 I-PEX 82437-100B-02-D 为例，该产品属于 CABLINE®-CAL 30Pin 极细同轴线束，线材端使用的连接器型号为 20777-030T-01，连接器为30PIN、0.4MM Pitch规格，线束采用30根AWG#40、50Ω Micro-Coaxial Cable，标称长度为200±5mm。对于工程师而言，这些参数共同构成产品选型和替代的重要识别依据；对于采购人员而言，则可以通过“原厂线束料号→连接器型号→Pin数与间距→线材→长度”的方式进行规格核对，降低采购时型号混淆的风险。

-------------------------------------------------------------------------------------------------

连接器型号、Pin数和Pitch为什么必须同时确认？
I-PEX CABLINE®-CAL采用0.4mm超细间距、水平对插结构，嵌合高度为0.73±0.07mm，并支持30Pin和40Pin规格。对于极细同轴线束而言，即使两个产品外观相似，只要Pin数或Pitch不同，就不能直接认为可以互换。例如 20777-030T-01对应CABLINE®-CAL 30Pin Plug Housing，而40Pin产品对应的是20777-040T-01，因此在替代开发 82437-100B-02-D 时，需要明确确认“20777-030T-01 + 30PIN + 0.4MM”这一组合关系。同时还需要结合PCB端Receptacle及实际设备结构进行装配验证。通过连接器型号、Pin数和Pitch三项参数交叉确认，可以帮助工程师更准确地锁定对应的极细同轴线束规格，也方便采购人员快速识别原厂替代型号。

-------------------------------------------------------------------------------------------------

82437-100B-02-D替代选型还要关注线材和线位

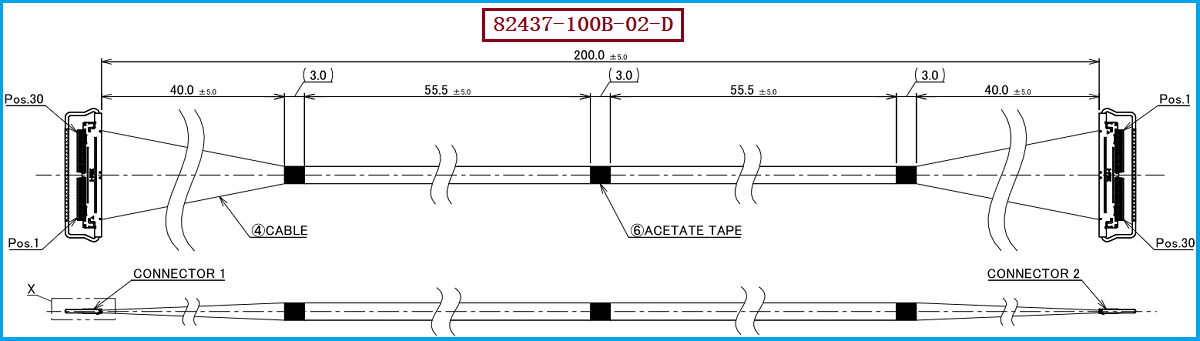

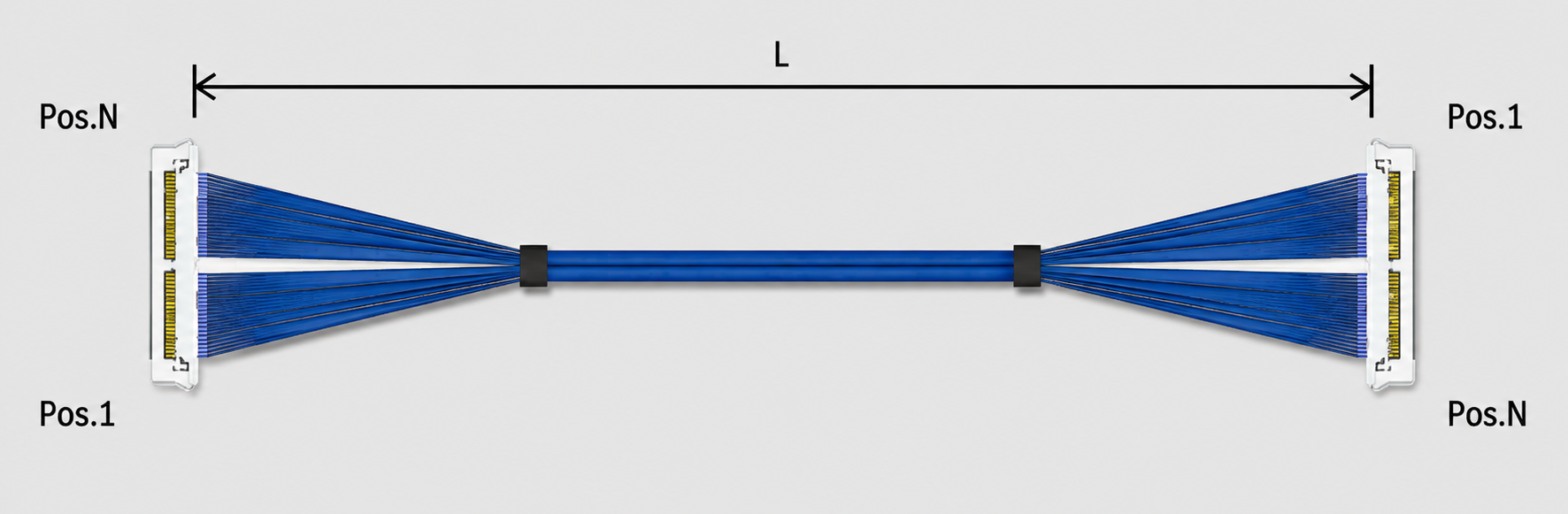

除了连接器参数，线束本身的电气和机械规格同样决定了替代产品能否真正使用。I-PEX 82437-100B-02-D采用AWG#40、50Ω Micro-Coaxial Cable，共30根线，长度为200.0±5.0mm，并采用1-N线位定义。其中1-N属于反向对应关系，即一端Pin 30对应另一端Pin 1、Pin 29对应Pin 2，依次类推，Pin 1对应Pin 30，而不是普通的1-1直通。因此，在工程替代过程中，如果只匹配了20777-030T-01连接器，却忽略线位定义，就可能出现连接器能够正常装配但信号通道对应错误的问题。此外，CABLINE®-CAL产品支持最高40Gbps/lane PAM3参考高速传输，因此替代线束还应根据实际应用关注阻抗、插损、回损、串扰以及端接工艺等信号完整性指标，确保产品满足实际高速传输需求。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
针对I-PEX极细同轴线束的选型和国产替代，工程师可以按照“连接器型号+Pin数+Pitch+线规+阻抗+长度+线位定义”进行完整核对。对于 82437-100B-02-D，重点识别信息就是 I-PEX CABLINE®-CAL、30Pin、0.4mm Pitch、20777-030T-01、AWG#40、50Ω、200±5mm、1-N。采购人员在询价或寻找替代供应商时，应尽量提供完整料号和图纸，而不是只提供“30Pin极细同轴线”这一类模糊描述，这样更有利于供应商按照原规格进行打样和验证。我们公司可提供：I-PEX 82437-100B-02-D兼容替代线束方案，可根据客户提供的原厂型号、连接器、线材规格、Pin数、Pitch、长度及线位定义进行匹配开发，为工程验证和批量采购提供国产化替代选择。

-------------------------------------------------------------------------------------------------

完整参数匹配是I-PEX线束替代的关键
I-PEX连接器对应极细同轴线束的选型，核心并不是简单寻找一个“看起来一样”的连接器，而是建立连接器与整条线束之间的对应关系。我是【联邦电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：尹经理 18013280527（微信同号）。对于 I-PEX 82437-100B-02-D，20777-030T-01、30PIN、0.4MM Pitch、AWG#40、50Ω、200±5mm以及1-N线位定义都是重要的产品识别和替代依据。只有将连接器结构、线材、电气性能、长度及线位进行整体匹配，才能提高替代线束的装配兼容性和信号传输可靠性，为工程师选型和采购国产替代提供更有价值的参考。
