I-PEX 82873-100B-02-D CABLINE®-CAL 0.4mm连接器极细同轴线束替代品

I-PEX极细同轴线束可以国产替代吗？

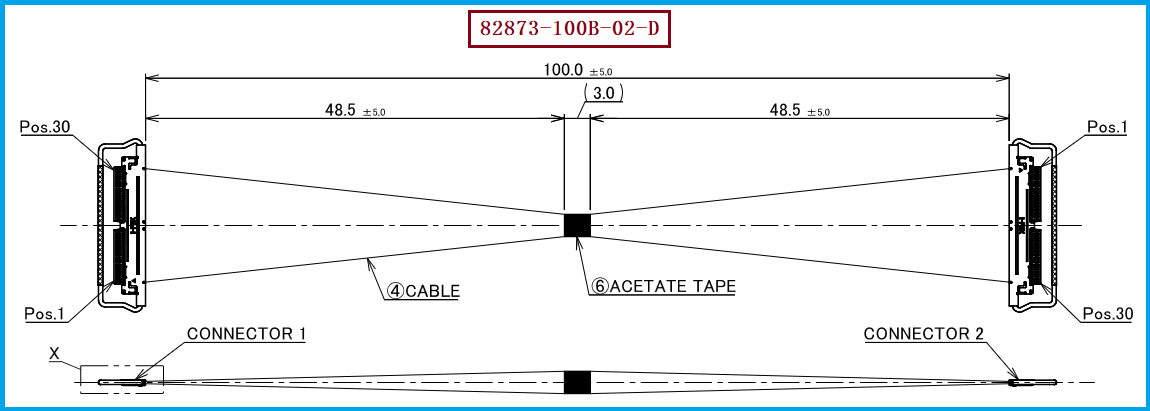

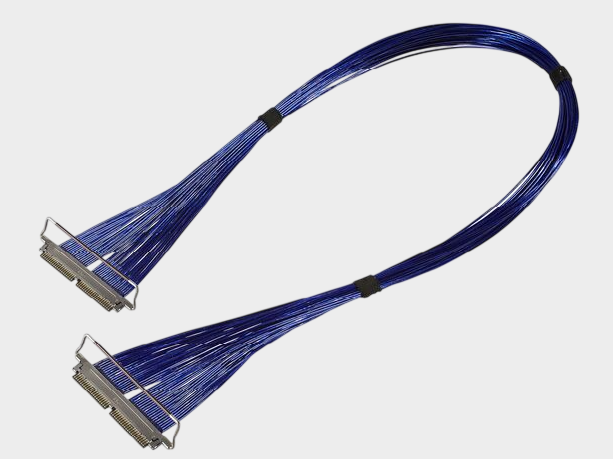

对于采用I-PEX连接器的笔记本电脑、显示模组、摄像头模组及其他高速电子设备而言，工程师和采购人员经常会关注一个问题：**I-PEX极细同轴线束可以国产替代吗？**答案是可以，但关键并不是简单更换线材或连接器，而是需要对原线束的连接器结构、Pin数、线径、阻抗、长度、线位定义以及加工工艺进行完整匹配。本文对应的产品为 I-PEX 82873-100B-02-D，属于CABLINE®-CAL 30Pin极细同轴线束，采用 AWG#40、50Ω Micro-Coaxial Cable，长度100±5mm，两端使用CABLINE®-CAL结构，其中线材端使用的连接器型号为 20777-030T-01，线位定义为 1-N。对于有国产化需求的项目，只要替代供应商具备极细同轴线束的精密加工和兼容开发能力，就可以围绕原型号进行样品开发、性能验证和量产替代。

-------------------------------------------------------------------------------------------------

国产替代的核心，不只是“能插上”而是实现完整兼容

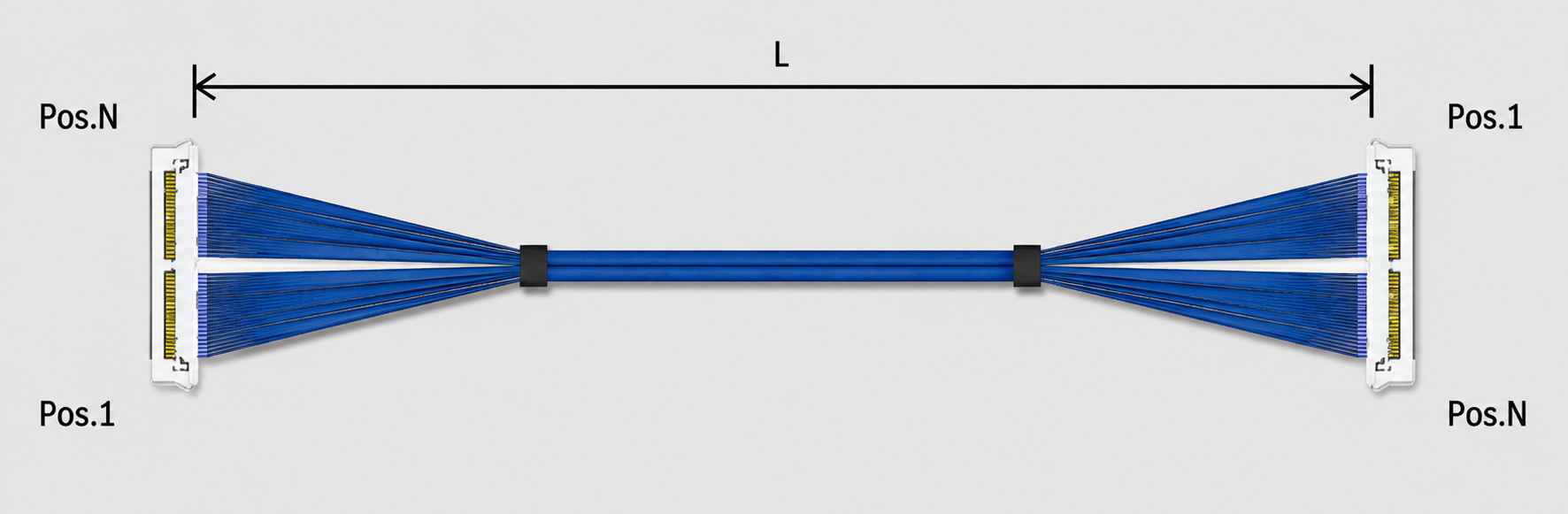

从工程师角度看，I-PEX极细同轴线束国产替代最需要关注的是“机械兼容+电气兼容+线位兼容”。82873-100B-02-D采用 30Pin、0.4mm Pitch、AWG#40 Micro-Coax、50Ω、100mm以及1-N线位定义，其中1-N尤其需要注意，它并非简单的1-1连接，而是两端Pin位按照反向关系进行连接，即一端Pin30对应另一端Pin1，Pin29对应Pin2，以此类推。因此，替代生产时如果仅按照30Pin和连接器外形制作，而没有正确复制1-N线位关系，就可能出现设备无法正常通信的问题。同时，CABLINE®-CAL连接器本身具有低高度设计，嵌合高度约0.73±0.07mm，并支持高速传输应用，因此替代线束还需要结合实际项目对阻抗、插损、回损、串扰及信号完整性的要求进行验证。需要注意的是，I-PEX官方CABLINE®-CAL页面中的高速参考测试条件采用AWG#40、45Ω、100mm等配置，而本次 82873-100B-02-D具体Harness图纸明确标注为50Ω，实际替代时应以客户原线束规格和具体应用要求为准。

-------------------------------------------------------------------------------------------------

从采购角度看，国产替代能够降低供应链单一来源风险
对于采购人员而言，极细同轴线束国产替代的价值不仅体现在成本控制，更重要的是建立稳定、灵活的供应渠道。以 I-PEX 82873-100B-02-D为例，在寻找兼容供应商时，应明确提出30Pin、AWG#40、50Ω、100mm、1-N、连接器 20777-030T-01等关键要求，同时确认配套的Shell、Lock Bar及整体装配尺寸。CABLINE®-CAL系列还存在30Pin/40Pin、1-N/1-1以及100mm/200mm/300mm等不同方案，因此采购不能仅依据“CABLINE-CAL”系列名称进行询价，而应锁定具体产品料号及技术规格。对于已经完成原厂认证的设备，可以通过样品打样、结构尺寸确认、电气性能测试、信号完整性验证和可靠性测试等流程逐步导入国产替代，从而在保证产品使用要求的前提下增加供应商选择空间。我们公司可提供：I-PEX 82873-100B-02-D兼容替代线束方案，可根据客户提供的原厂型号及实际使用要求进行极细同轴线束的兼容开发与生产制造。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果客户需要对I-PEX 82873-100B-02-D进行国产替代，建议工程师与采购人员共同确认几个关键条件：首先确认连接器系列及结构是否匹配，其次确认 30Pin、0.4mm Pitch、20777-030T-01、AWG#40、50Ω、100mm等核心参数，再重点核对1-N线位定义以及两端Pin的实际对应关系。在高速应用中，还应根据设备实际传输协议和速率，对阻抗、插损、回损、串扰等指标进行测试，而不能仅凭外观和尺寸判断是否兼容。如果设备后续需要不同长度或Pin数，也可以根据CABLINE®-CAL系列的30Pin、40Pin及不同长度方案重新设计。对于采购替代项目，建议优先选择能够提供样品、工程打样、规格确认以及批量生产能力的专业极细同轴线束制造商，并在量产前完成完整的验证流程。

-------------------------------------------------------------------------------------------------

专业制造能力是实现I-PEX线束国产替代的关键
I-PEX极细同轴线束是可以进行国产兼容替代的，但真正可靠的国产替代并不是简单复制连接器，而是需要完整还原原线束的机械、电气及线位特征。I-PEX 82873-100B-02-D作为CABLINE®-CAL 30Pin极细同轴线束方案，采用AWG#40、50Ω Micro-Coax、100mm长度及1-N线位定义，线材端连接器型号为 20777-030T-01，对加工精度和线位准确性具有较高要求。我是【联邦电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。我们公司专注于极细同轴线束生产制造，可围绕客户原有I-PEX线束进行兼容开发、样品制作和批量生产，为工程师提供可验证的替代方案，为采购人员提供更加灵活的国产供应选择，助力高速电子设备内部连接方案实现稳定、可靠的国产化替代。
