I-PEX 83066-100B-01-D CABLINE®-VS 0.5mm连接器极细同轴线束替代品

极细同轴线束与连接器为什么必须精准匹配？

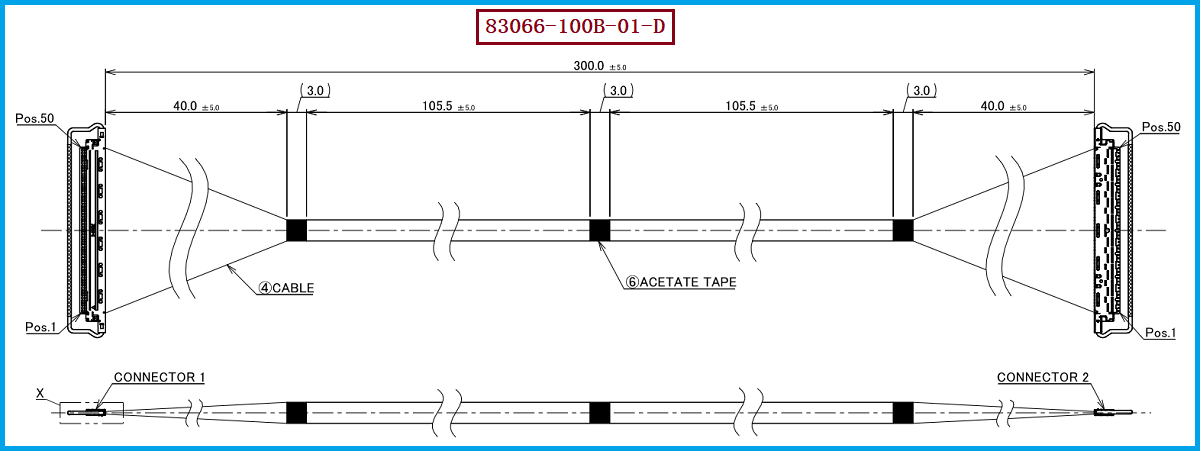

在高速电子设备内部，极细同轴线束并不是简单地将线材两端压接到连接器上即可使用，工程师在选型时需要同时确认Pin数、连接器系列、线材规格、对插结构以及线序等参数。以本次介绍的 I-PEX 83066-100B-01-D 为例，它属于CABLINE®-VS 50Pin 1-1极细同轴线束，采用50根Micro-Coaxial Cable，线材规格为AWG#40，长度为300mm。CABLINE®-VS本身为0.5mm Pitch、水平对插结构，并支持20、30、40、50Pin规格，因此不同Pin数对应不同的连接器主体和配套组件，不能仅凭外观尺寸进行替换。

-------------------------------------------------------------------------------------------------

匹配不同型号连接器，首先要看Pin数和连接器主体
对于工程师和采购人员而言，极细同轴线束匹配连接器时，第一步通常是确认Pin数量是否一致。83066-100B-01-D为50Pin，因此其线材端使用的连接器主体对应 20454-250T系列，该系列当前官方推荐的完整型号为 20454-250T-01。同时，CABLINE®-VS官方推荐的50Pin Plug Cable Assembly为20453-250T-03S，50Pin Plug Shell为2574-0502，Plug Pull Bar为2576-150-00；不同Pin数则对应20454-220T、20454-230T、20454-240T等不同Housing。因此，在做国产替代或采购询价时，不能只写“CABLINE-VS连接器”，而应明确50Pin及对应具体料号，才能避免连接器与线束规格不匹配。

-------------------------------------------------------------------------------------------------

AWG、线序与长度同样决定连接器能否真正匹配

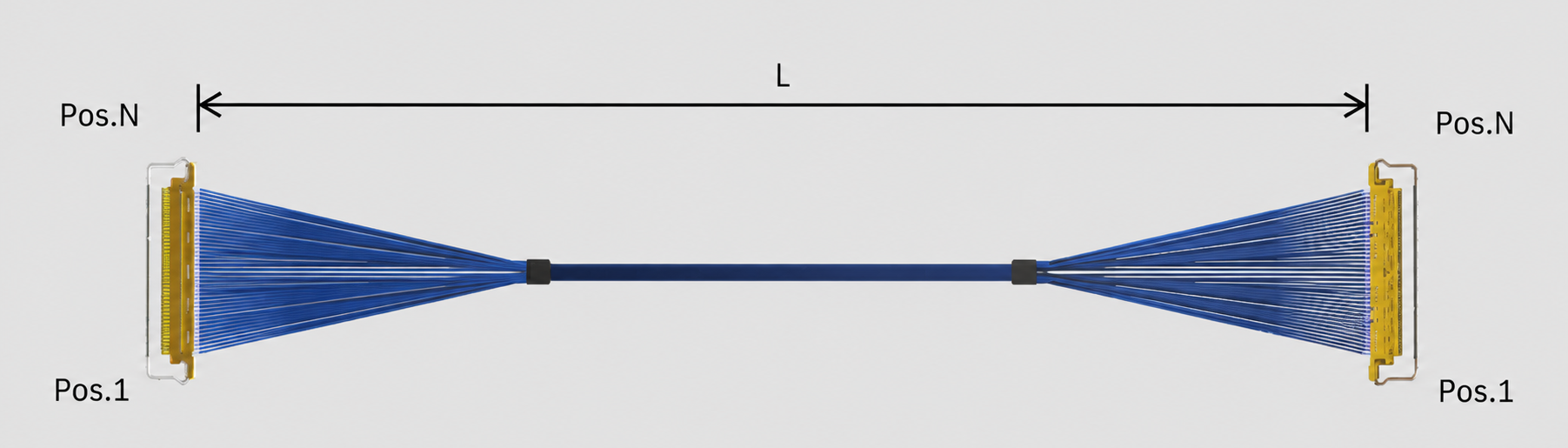

除了Pin数之外，线材规格和线束结构也是匹配的重要条件。I-PEX 83066-100B-01-D采用AWG#40、50Ω Micro-Coaxial Cable，300mm长度，并采用1-1直通线序；这意味着替代线束不仅需要匹配20454-250T系列连接器，还需要保持50Pin、AWG#40、300mm以及对应Pin Assignment等关键要求。I-PEX官方将CABLINE®-VS 50Pin 1-1方案分别列为83064（100mm）、83065（200mm）和83066（300mm），说明在连接器保持相同的情况下，线束长度也可以形成不同产品型号。对于工程师而言，高速应用还需要进一步关注阻抗及信号完整性；对于采购人员而言，则建议将“连接器型号+Pin数+AWG+长度+线序”作为完整询价条件，而不是仅按照一个连接器料号采购线束。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

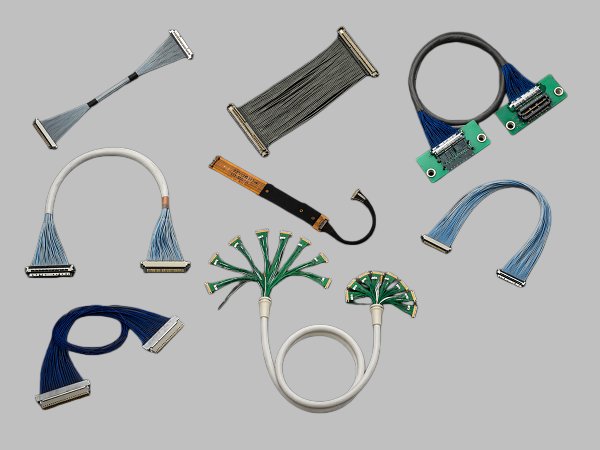

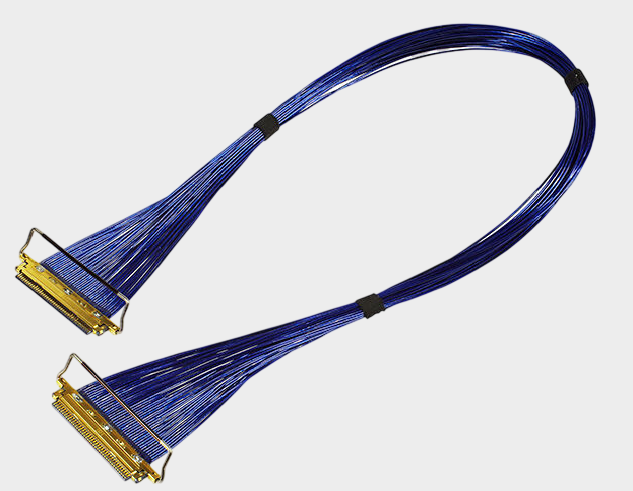

如果设备原配的是 I-PEX 83066-100B-01-D，进行兼容替代时建议以原图纸为基础核对连接器、线材和结构尺寸。该型号的核心配置可以概括为：CABLINE®-VS 50Pin、AWG#40 Micro-Coaxial Cable、50Ω、300mm、1-1直通、线材端连接器20454-250T系列。其中，20454-250T在工程资料中建议采用完整料号20454-250T-01进行确认；I-PEX官方CABLINE®-VS系列同时提供20Pin、30Pin、40Pin和50Pin对应的Plug Housing，因此如果实际项目需要变更Pin数，也必须同步调整相应连接器和线束设计。 我们公司可提供：I-PEX 83066-100B-01-D兼容替代线束方案，可根据客户设备实际需求，对50Pin、AWG#40、300mm长度、连接器型号及线序等参数进行匹配，为工程验证、国产替代及批量采购提供极细同轴线束产品方案。

-------------------------------------------------------------------------------------------------

连接器匹配的核心是“型号、规格、结构”三者统一
极细同轴线束匹配不同型号连接器，不能只看连接器是否能够插合，而应从Pin数、连接器系列、Housing型号、线材AWG、阻抗、长度、线序及机械结构等方面进行综合确认。我是【联邦电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。对于 I-PEX 83066-100B-01-D，其50Pin、AWG#40、300mm和1-1线序构成了完整的产品规格，线材端对应20454-250T系列连接器，官方推荐完整型号为20454-250T-01。对于工程师来说，精准匹配能够降低高速信号和装配风险；对于采购人员来说，明确完整规格则能够减少错料、替代不兼容等问题，从而提高项目导入和批量采购效率。
