I-PEX 83065-100B-01-D CABLINE®-VS 0.5mm连接器极细同轴线束替代品

极细同轴线越细，断线与加工一致性越需要重视

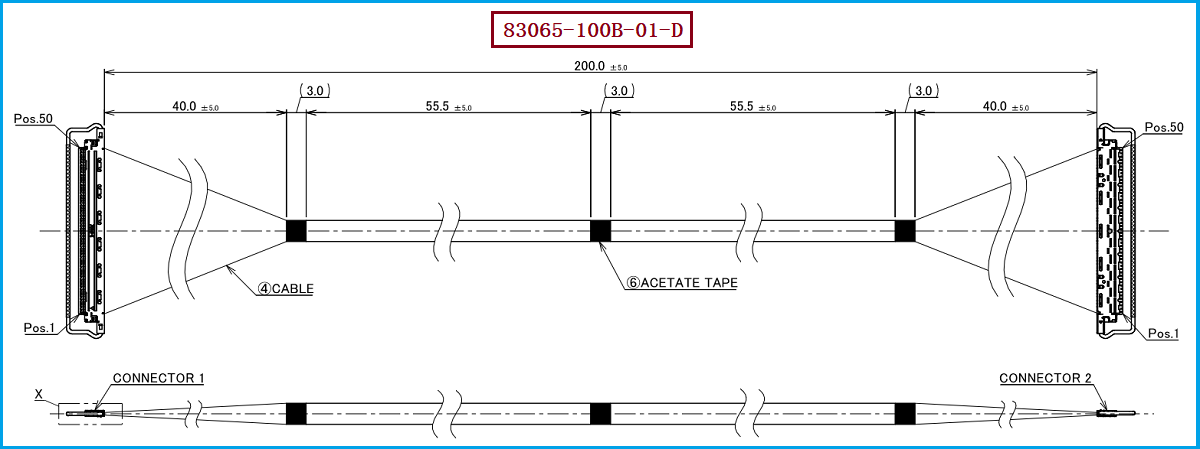

在AI视觉、工业相机、高速显示及高性能电子设备中，极细同轴线束需要在有限空间内完成多路高速信号传输，但线材越细，对生产加工、端子压接、剥线、成型及弯折控制的要求也越高。以 I-PEX 83065-100B-01-D 为例，该产品属于CABLINE®-VS 50Pin极细同轴线束，采用 AWG#40 Micro-Coaxial Cable、50Ω、200mm长度、1-1线位定义，两端使用CABLINE®-VS系列连接器。对于工程师而言，解决极细同轴线“断线”问题，不能只依赖成品通断测试，还需要从线材处理、端部固定、UV胶Bonding、胶带固定以及线束弯折半径等环节控制加工一致性；对于采购人员而言，则应重点确认供应商是否具备稳定的AWG#40极细同轴线加工能力，以及批次间的导通、外观和尺寸一致性。

-------------------------------------------------------------------------------------------------

极细同轴线束的信号损耗，不能只看“能不能导通”

高速设备中的极细同轴线束即使能够正常导通，也不代表高速信号传输性能一定满足要求。随着信号速率提高，线材阻抗、线束长度、端接质量、连接器接触状态以及制造一致性都会对插入损耗、反射和信号完整性产生影响。83065-100B-01-D采用AWG#40、50Ω极细同轴线，长度为200mm，因此在实际项目中进行替代时，不能简单通过“Pin数相同、连接器能够插入”来判断是否兼容，而应尽量保持原产品的线径、阻抗、长度和线位定义一致。I-PEX官方CABLINE®-VS资料显示，该系列为0.5mm Pitch、水平对插结构，系列参考传输能力达到32Gbps/Lane，并提供AWG36～AWG44 Micro-Coaxial Cable适配范围；实际高速性能仍应结合具体线材、长度、连接器及系统SI测试进行验证。由此来看，解决“损耗”问题的关键，是从线材规格、端接工艺到成品测试建立完整的高速信号控制体系，而不是单纯增加或减少线束长度。

-------------------------------------------------------------------------------------------------

兼容性怎么判断？连接器、AWG、Pin数和线序缺一不可

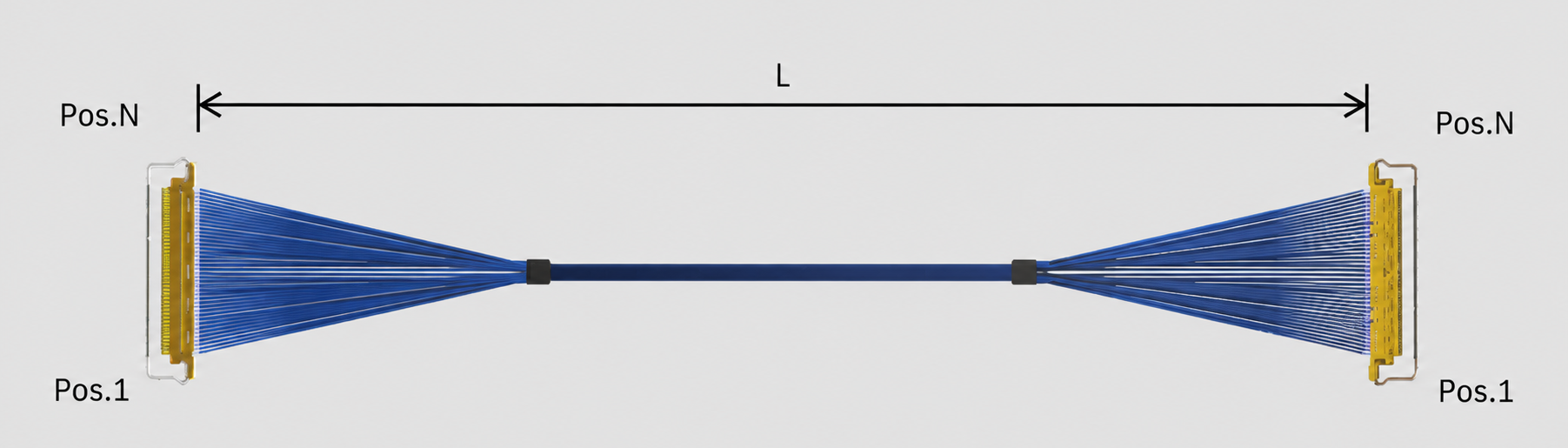

对于工程师和采购人员来说，极细同轴线束替代最容易出现的问题就是“连接器型号看起来一样，但实际无法直接替换”。I-PEX 83065-100B-01-D的核心配置包括50Pin、0.5mm Pitch、AWG#40、200mm以及1-1线位定义，线材端使用的连接器型号为20454-250T，对应I-PEX官方完整Plug Housing型号为20454-250T-01；CABLINE®-VS 50Pin Plug Cable Assembly则为20453-250T-03S。也就是说，在进行国产替代或兼容替代时，需要同时确认连接器结构、Pin数量与Pitch、线材AWG、阻抗、总长度、线位定义以及端部成型方式。尤其是本款83065采用1-1直通定义，不能误选同为50Pin但属于1-N定义的82910、82450或82911系列线束。只有把“连接器兼容+线材兼容+电气兼容+机械尺寸兼容+线序兼容”同时确认，才能真正降低项目导入后的重新验证风险。

选型和兼容与替代方案参考及建议

针对需要替换 I-PEX 83065-100B-01-D 的项目，建议工程师首先按照原图纸确认50Pin、0.5mm Pitch、AWG#40、50Ω、200mm及1-1线位等关键参数，再根据设备内部空间确认出线方向、弯折区域及连接器装配尺寸；采购人员则应将83065-100B-01-D、20454-250T、AWG#40作为询价和技术确认的重要关键词，同时要求供应商确认实际使用的连接器版本、线材规格和加工工艺。CABLINE®-VS官方资料显示，该系列支持20/30/40/50Pin，并支持AWG36、38、40、42、44等Micro-Coax规格，因此同系列不同Pin数、长度或线位定义的产品并不能直接视为等效替代。我们公司可提供：I-PEX 83065-100B-01-D兼容替代线束方案，可围绕客户原有设备的连接器、AWG#40线材、50Pin结构、200mm长度及1-1线位要求进行匹配，并根据实际项目需求进行极细同轴线束的加工、端接与成品一致性控制，为工程师和采购人员提供更便于导入的兼容替代方案。

-------------------------------------------------------------------------------------------------

解决断线、损耗与兼容性，核心是把线束当作完整高速链路来控制

I-PEX 83065-100B-01-D并不仅仅是一条普通连接线，而是由50根AWG#40极细同轴线与精密连接器、端部固定及成型工艺共同构成的高速线束组件。面对极细同轴线束容易出现的断线、信号损耗以及替代兼容问题，工程端应重点关注加工可靠性、阻抗与信号完整性，采购端则应重点核对产品料号、连接器型号、AWG、Pin数、Pitch、长度和线位定义。我是【联邦电子产品网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：尹经理 18013280527（微信同号）。只有从“机械连接、电气性能、线材规格、制造工艺、成品测试”多个维度进行控制，才能真正实现稳定可靠的兼容替代。对于AI视觉、工业相机、高速显示及其他高速电子设备而言，选择具备成熟极细同轴线束制造和替代能力的供应商，也将成为降低开发风险、提高供应链灵活性的重要环节。
