I-PEX 83064-100B-01-D CABLINE®-VS 0.5mm连接器极细同轴线束替代品

从高速数据需求看极细同轴线的应用价值

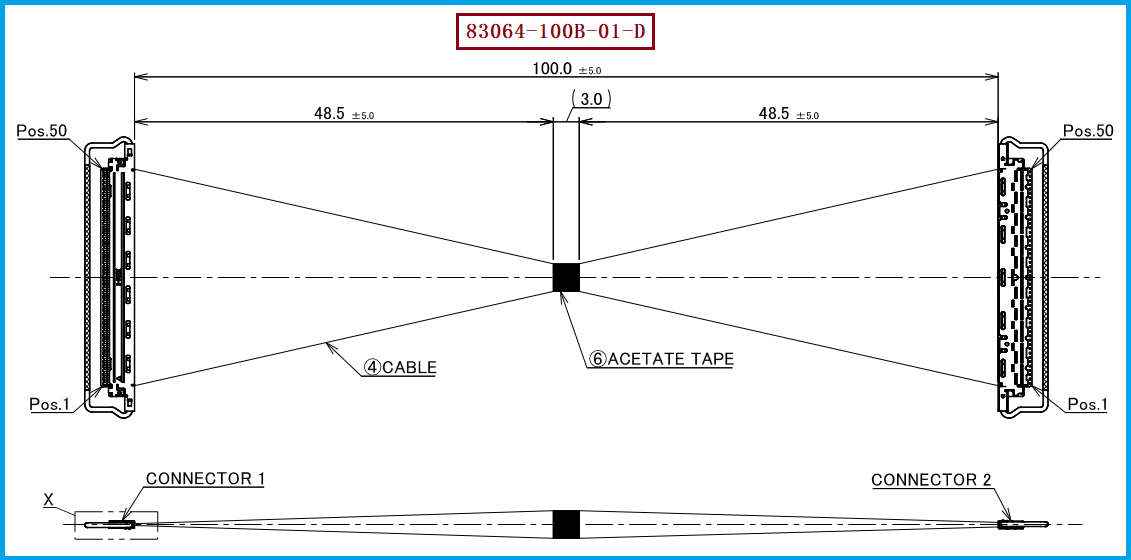

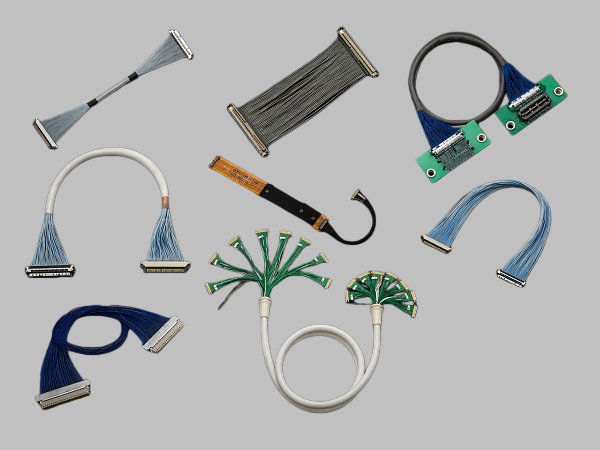

随着高分辨率显示、工业视觉、AI视觉、机器视觉以及高速计算设备不断发展，设备内部需要传输的数据量越来越大，传统线束在空间占用、信号完整性和高速传输方面面临更高要求。极细同轴线采用中心导体、绝缘层、屏蔽层和外部保护结构组成的同轴传输结构，可以在较小线径下实现较好的阻抗控制和信号隔离，因此越来越多高速设备开始采用极细同轴线束作为内部高速信号连接方案。对于工程师而言，选择极细同轴线不仅是为了“更细”，更重要的是在有限空间内兼顾高速信号传输、串扰控制、布线灵活性和连接可靠性；对于采购人员而言，则需要同时确认线材规格、阻抗、长度、Pin数、连接器型号以及端接工艺等参数。本次介绍的 I-PEX 83064-100B-01-D 就属于CABLINE®-VS系列50Pin极细同轴线束，采用AWG#40、50Ω Micro-Coaxial Cable，线束长度为100.0±5.0mm。

-------------------------------------------------------------------------------------------------

0.5mm间距+50Pin，让高速连接与空间利用兼得

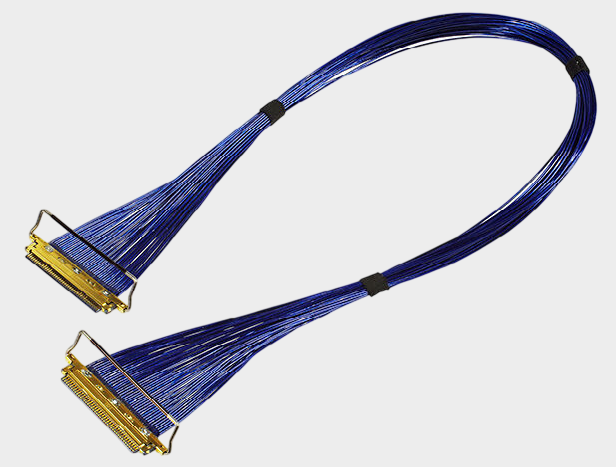

高速设备内部空间通常非常有限，连接器不仅需要满足高速传输，还需要尽可能减少PCB和结构空间占用。I-PEX CABLINE®-VS采用 0.5mm Pitch水平对插结构，系列安装高度约为1.0±0.1mm，并采用机械锁扣设计，在高密度设备内部连接中具有较好的空间适应性。对应本款 83064-100B-01-D，线材端使用的连接器型号为 20454-250T-01（系列型号可简写为20454-250T），连接器为 50PIN、0.5MM间距，两端配置50根AWG#40、50Ω蓝色极细同轴线。50Pin多通道结构可以满足多路高速信号同时传输的需求，而0.5mm微间距设计则有助于在有限空间内实现高密度连接。对于工程师进行PCB布局、模组连接和内部走线设计而言，这种“细线径+微间距+水平对插”的组合具有明显的工程应用价值。

-------------------------------------------------------------------------------------------------

为什么高速设备越来越重视极细同轴线？
极细同轴线受到高速设备青睐，本质上与信号完整性和设备小型化两方面需求有关。随着USB4、Thunderbolt、DisplayPort、eDP、HDMI以及高速摄像等接口的数据速率不断提高，信号传输过程中对阻抗一致性、插损、串扰和外部电磁干扰的要求也越来越严格。同轴结构能够利用屏蔽层对中心信号进行包覆，在合理的线材设计和端接工艺下，有利于保持高速信号传输所需要的电气特性。同时，AWG#40等极细线径可以降低线束整体占用空间，使多通道信号能够更加灵活地布置在笔记本电脑、工业相机、AI视觉设备、边缘计算设备等紧凑型产品内部。CABLINE®-VS官方资料显示，其连接器支持最高32Gbps/Lane的高速传输测试条件，并面向高速显示、工业视觉和高速数据连接等应用。不过需要强调的是，连接器系列的高速能力并不等同于任何实际线束都能直接达到相同速率，最终性能仍需结合具体线材、长度、阻抗、端接质量以及整机系统进行验证。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

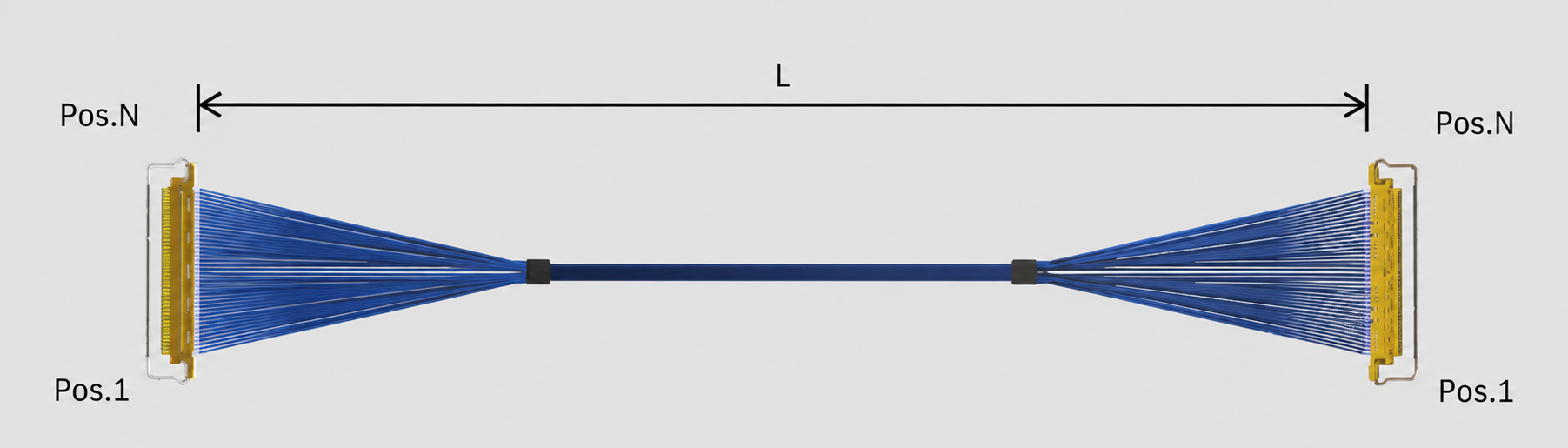

对于需要进行极细同轴线束选型或国产替代的工程师、采购人员来说，建议不要仅依据原厂型号寻找“外形相同”的产品，而应重点核对 连接器型号、Pin数量、Pitch、线径、阻抗、长度、线位定义以及端部结构。本款 I-PEX 83064-100B-01-D的关键特征为50Pin、0.5mm间距、AWG#40、50Ω Micro-Coaxial Cable、100mm长度及1-1直通线位定义，线材端连接器对应 20454-250T-01。在进行替代时，还需要确认与设备PCB端配套的CABLINE®-VS Receptacle是否匹配，并通过导通、绝缘、耐压、阻抗、高速信号完整性及机械插拔等项目进行样品验证。尤其需要注意，CABLINE®-VS同系列不同料号可能存在长度、线位定义等差异，因此不能只按照“50Pin”进行替换。我们公司可提供：I-PEX 83064-100B-01-D兼容替代线束方案，可根据客户实际设备需求，对50Pin、0.5mm Pitch、AWG#40极细同轴线、线束长度、线位及连接器端接结构进行匹配开发，为工程验证、国产替代和批量采购提供相应的极细同轴线束解决方案。

-------------------------------------------------------------------------------------------------

高速设备的小型化，让极细同轴线成为重要选择
从高速数据传输的发展趋势来看，设备既要传输更多数据，又要不断压缩内部空间，因此线束需要同时满足高速、小型、高密度和可靠连接等多重要求。极细同轴线凭借同轴结构、较好的阻抗控制能力以及较小的线径，在高速显示、工业视觉、AI视觉和高速计算设备内部连接中具有较高的应用价值。我是【联邦电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。以 I-PEX 83064-100B-01-D为例，其采用50根AWG#40、50Ω Micro-Coaxial Cable，并配合 20454-250T-01、50PIN、0.5MM Pitch的CABLINE®-VS连接结构，为紧凑型高速设备提供了一种成熟的连接思路。对于工程师，重点是确保信号完整性与结构匹配；对于采购人员，重点则是确保型号、规格和供应稳定性。通过对这些关键参数进行系统核对，可以更加准确地完成极细同轴线束选型及兼容替代。
