I-PEX 82911-100B-02-D CABLINE®-VS 0.5mm连接器极细同轴线束替代品

极细同轴线束如何实现高速稳定信号传输？
在高速电子设备中，信号速率越高，对连接线束的阻抗一致性、信号衰减、串扰以及EMI控制要求越高。极细同轴线束通过中心导体、绝缘层和屏蔽结构形成相对稳定的传输环境，可以在有限空间内兼顾高速信号传输与电磁干扰控制。对于工程师来说，一款高速极细同轴线束不能只看“多少Pin”和“多长”，还需要综合评估线材阻抗、线径、连接器结构、端接工艺及线序定义；对于采购人员而言，则应重点确认供应商能否按照原厂料号的关键规格实现稳定批量生产，从而保证整机高速链路的一致性。

-------------------------------------------------------------------------------------------------

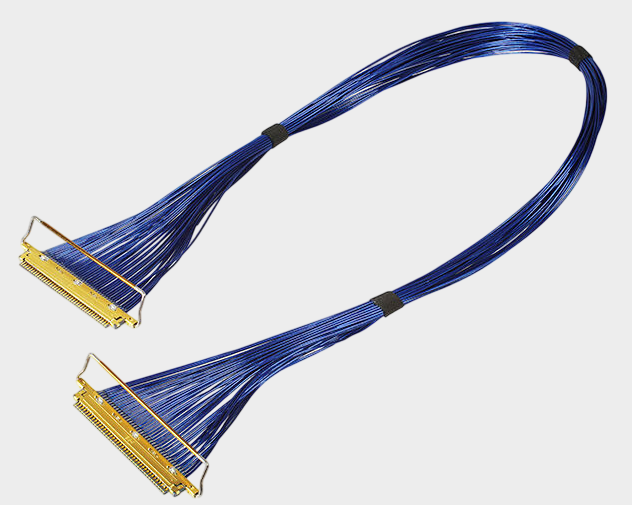

I-PEX 82911-100B-02-D产品规格与连接器配置

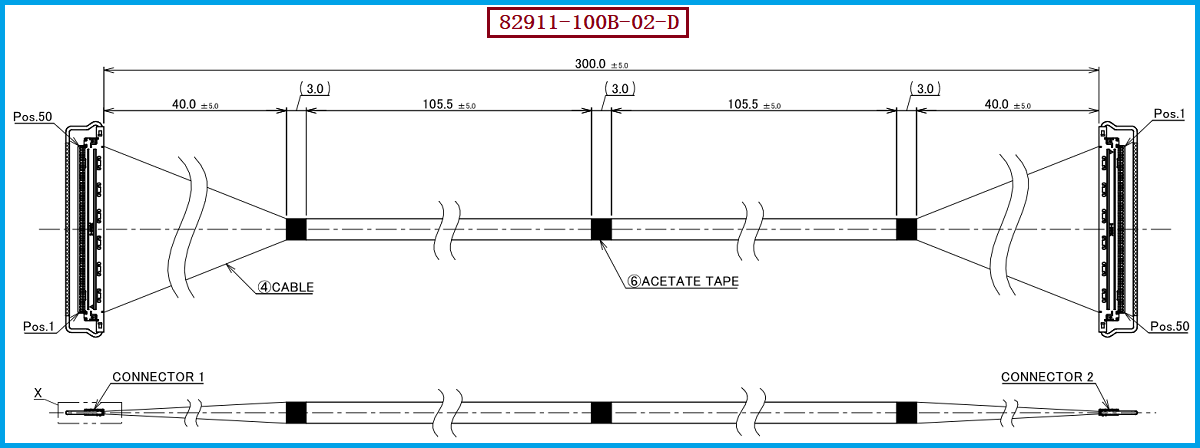

本次介绍的产品为 I-PEX 82911-100B-02-D，属于 CABLINE®-VS 50Pin HARNESS。根据对应产品图纸，该线束采用 50根AWG#40、50Ω Micro-Coaxial Cable，线材为蓝色，产品整体长度为 300.0±5.0mm。线材端采用 20454-250T系列连接器，具体图纸BOM对应 20454-250T-01 Housing Assembly，同时配合Shell-A及Pull Bar等部件构成完整连接器组件。对于工程师进行产品替代时，应重点核对50Pin、AWG#40、50Ω、300MM长度以及连接器结构等关键参数，确保替代线束与原设备的机械安装和高速信号链路保持匹配。

-------------------------------------------------------------------------------------------------

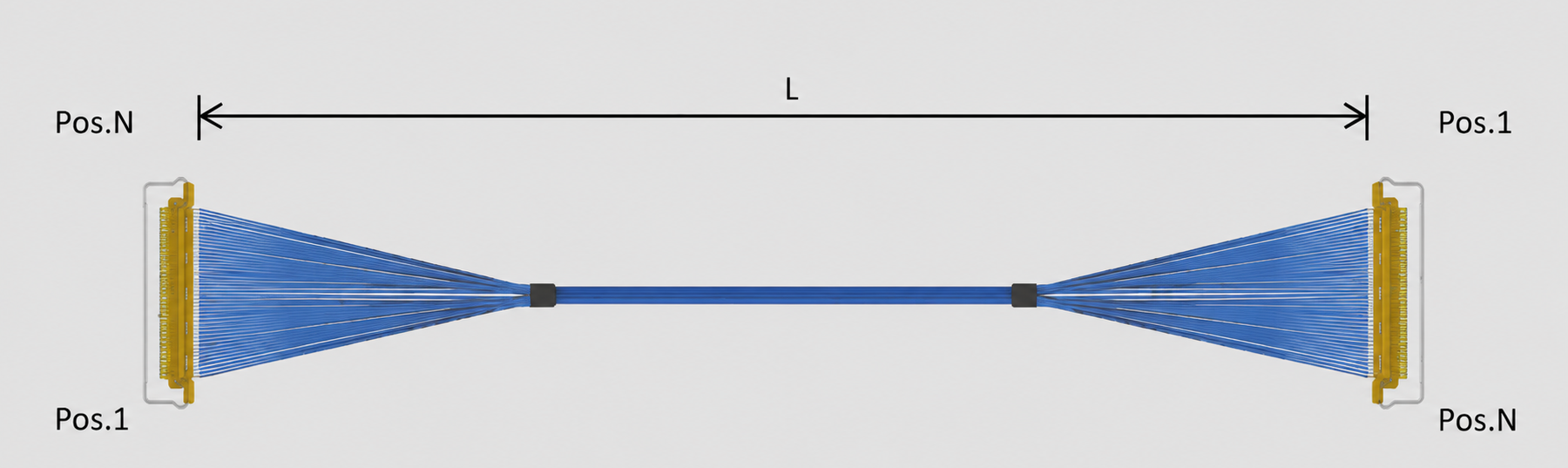

1-N线位定义是高速线束选型中的关键参数
对于多芯极细同轴线束而言，线位定义直接关系到设备两端信号能否正确对应。本款 82911-100B-02-D在项目选型时需要按照客户实际应用要求确认1-N线位定义，也就是按照设备端的信号定义进行逐位对应和验证。需要特别注意的是，I-PEX具体图纸中的线序定义应以对应版本工程图为最终依据，不能仅凭“50Pin”判断线序是否一致。对于工程师来说，在导入兼容替代方案时，建议将连接器型号、Pin数量、线位定义、线材规格和长度作为一个完整的接口参数进行核对；对于采购人员，则应要求供应商在样品阶段明确线序及端接要求，避免出现机械上能够插接、但实际信号定义不匹配的情况。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
针对 I-PEX 82911-100B-02-D的兼容替代，建议工程师和采购人员重点围绕50Pin、AWG#40、50Ω、300±5MM、20454-250T系列连接器以及1-N线位定义进行确认，同时结合实际设备进一步验证阻抗、插损、回损、串扰和耐压等性能。CABLINE®-VS采用0.5mm Pitch水平对插结构和机械锁扣设计，属于高速、小型化设备内部连接方案，因此替代线束除了电气参数匹配，还需要保证连接器配合尺寸、锁扣结构及线束成型一致性。我们公司专注于极细同轴线束生产制造，可根据客户提供的原厂料号、工程图纸或样品进行兼容开发与生产，我们公司可提供：I-PEX 82911-100B-02-D兼容替代线束方案，满足客户样品验证、国产替代、第二供应商导入及批量采购需求。

-------------------------------------------------------------------------------------------------

从线材到端接，保证高速连接稳定性
I-PEX 82911-100B-02-D是一款50Pin、AWG#40、50Ω Micro-Coaxial Cable、300MM级长度的CABLINE®-VS极细同轴线束，线材端采用20454-250T系列连接器，项目应用中需要重点确认1-N线位定义。极细同轴线束要实现高速稳定传输，需要线材结构、阻抗控制、屏蔽设计、连接器匹配、端接工艺及线序控制共同配合。对于工程师而言，应重点验证信号完整性和接口兼容性；我是【联邦电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。对于采购人员而言，则应关注产品一致性、替代能力、交付稳定性和供应链风险。通过专业的极细同轴线束制造能力，可以为高速显示、工业视觉、AI计算及其他高密度电子设备提供可靠的兼容替代与国产化连接方案。
