I-PEX 82450-100B-02-D CABLINE®-VS 0.5mm连接器极细同轴线束替代品

极细同轴线为什么成为高速连接领域的重要选择？
随着笔记本电脑、工业视觉、AI计算及高速显示设备不断向高带宽、小型化方向发展，设备内部信号连接不仅要求更高的传输速率，也越来越重视信号完整性、阻抗控制、EMI抑制以及布线空间。极细同轴线通过中心导体、绝缘层、屏蔽层等结构实现对高速信号的稳定传输，相比普通线材更适合高频、高速信号环境。对于工程师而言，在有限的内部空间中同时实现高速传输与可靠布线，是极细同轴线持续获得应用的重要原因；对于采购人员而言，标准化连接器、成熟的线束结构以及可进行兼容替代的供应方案，也有助于降低项目导入和供应链切换的难度。

-------------------------------------------------------------------------------------------------

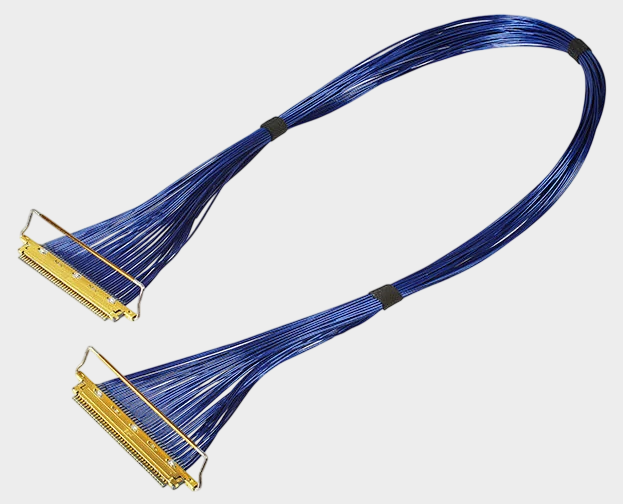

I-PEX 82450-100B-02-D：200MM长度的高速极细同轴线束方案

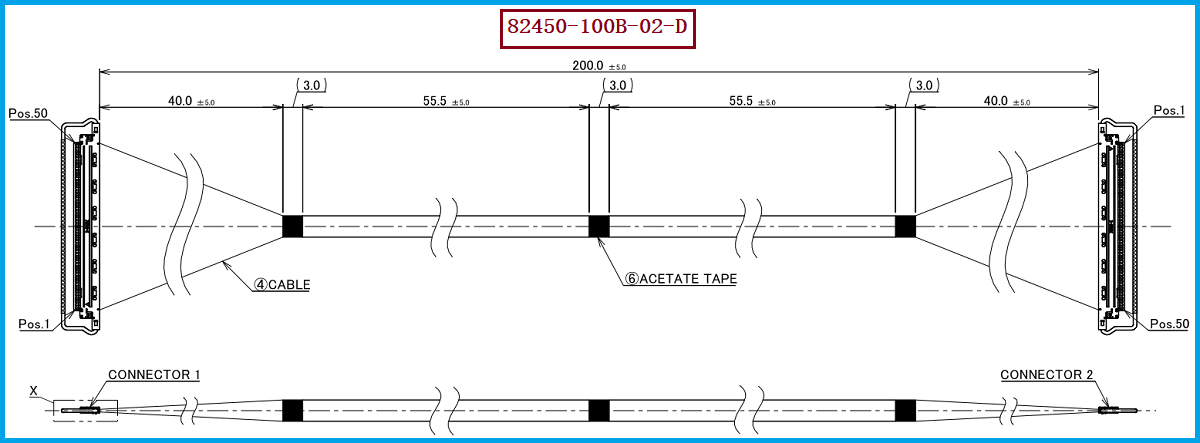

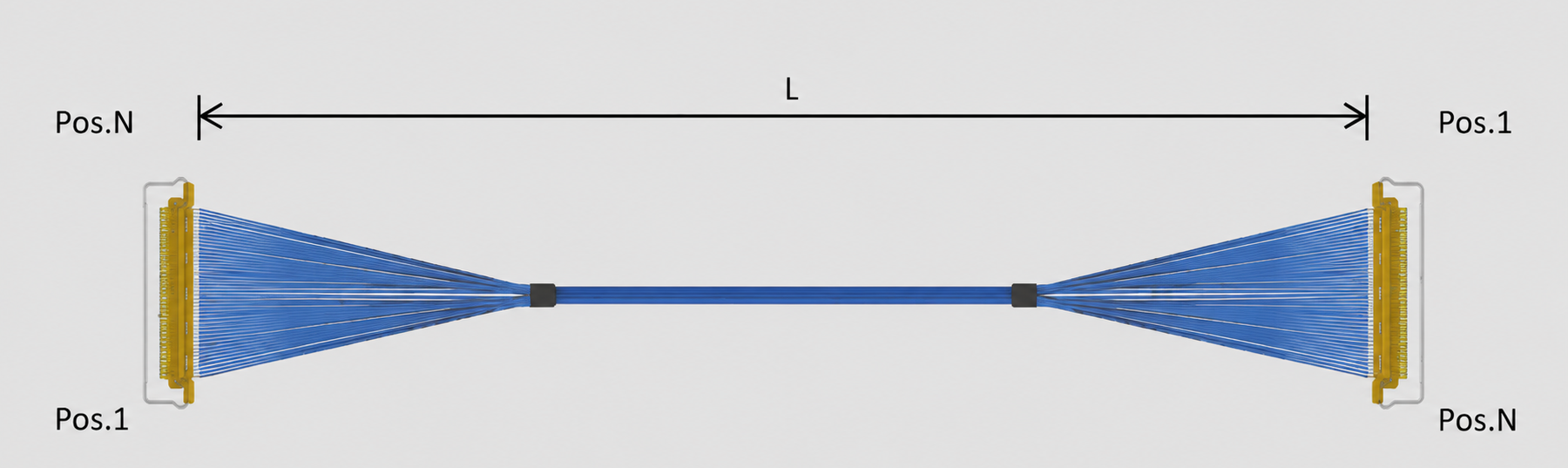

本次介绍的产品料号为 I-PEX 82450-100B-02-D，属于 CABLINE®-VS 50Pin极细同轴线束。根据对应产品图纸，该线束采用 Micro-Coaxial Cable AWG#40、50Ω线材，整体长度为 200±5mm，两端采用相应的CABLINE®-VS连接器组件结构，线材端连接器型号为 20454-250T系列。其线序采用两端反向1:1定义，即一端Pin 50对应另一端Pin 1，以此类推。对于工程师进行BOM核对、PCB接口匹配及线束替换时，Pin数量、线径、阻抗、长度、线序以及连接器型号都属于需要重点确认的参数，不能仅依据“50Pin”或“200mm”进行简单替换。

-------------------------------------------------------------------------------------------------

从工程应用看：高速、小间距与可靠连接需要同时满足
CABLINE®-VS采用 0.5mm Pitch水平对插结构，匹配高度约 1.0±0.1mm，并配置机械锁扣结构，在设备内部空间有限的情况下能够兼顾连接器小型化与连接可靠性。对应的极细同轴线束采用AWG#40线材，可用于高速显示、工业视觉、AI视觉及其他高速数据传输场景。对于工程师而言，实际设计时应重点关注连接器Pin数、线材阻抗、线束长度、线序以及设备内部走线空间，并结合实际高速信号进行SI验证；对于采购人员而言，则应进一步核对原厂料号、连接器组成、线材规格和尺寸公差，确保替代产品不仅“型号相似”，而是在机械、电气及装配层面真正满足原应用要求。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

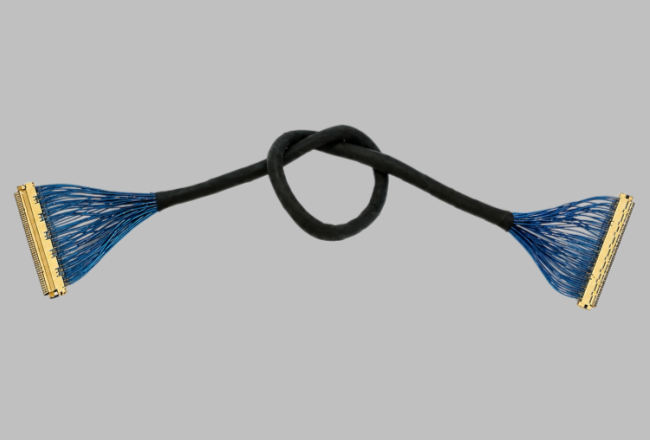

针对 I-PEX 82450-100B-02-D 的替代选型，建议优先按照“连接器型号＋50Pin数量＋AWG#40线材＋50Ω阻抗＋200mm长度＋线序定义”的方式进行参数匹配。尤其需要注意，原图纸中的连接器组件包含 20454-250T-01、2574-0502、2576-150-00等配套部件，因此在进行国产替代或第二供应商导入时，应同步确认插拔结构、锁扣方式、屏蔽结构及端部加工尺寸。我们公司专注于极细同轴线束生产制造，可依据客户样品、图纸或BOM要求进行线材、长度、Pin数、线序及连接器端配套方案匹配，我们公司可提供：I-PEX 82450-100B-02-D兼容替代线束方案，帮助工程师进行样品验证，并为采购人员提供稳定的国产化供应选择。

-------------------------------------------------------------------------------------------------

从高速信号传输到供应链替代，极细同轴线束的重要性持续提升
I-PEX 82450-100B-02-D以50Pin、AWG#40、50Ω Micro-Coaxial Cable及200MM长度为主要产品特征，并配套 20454-250T系列线材端连接器，适用于对高速传输、空间利用率和连接可靠性具有较高要求的电子设备。极细同轴线之所以成为高速连接领域的重要选择，本质上在于其能够在有限空间内兼顾高速信号传输与线束柔性布局。我是【联邦电子产品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：尹经理 18013280527（微信同号）。对于工程师，可以围绕阻抗、线序、长度及连接器结构进行精确选型；对于采购人员，则可以从兼容性、交期、成本和供应稳定性角度评估替代方案。通过专业的极细同轴线束制造与兼容替代能力，可进一步满足高速电子设备国产化、定制化及供应链多元化需求。
