I-PEX 82910-100B-02-D CABLINE®-VS 0.5mm连接器极细同轴线束替代品

I-PEX 82910-100B-02-D：面向高速设备内部连接的50P极细同轴线束

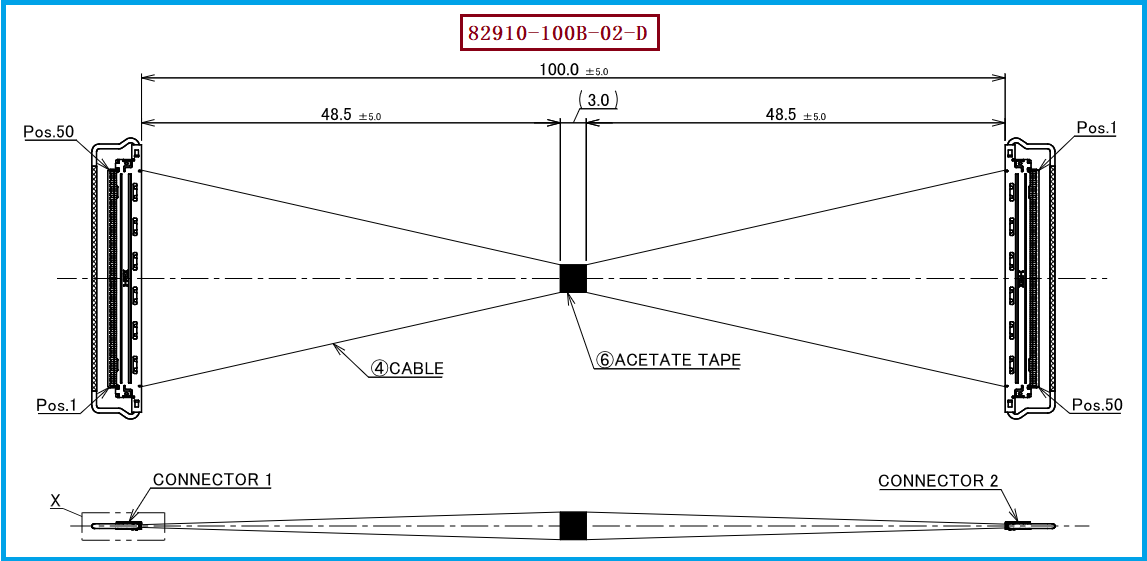

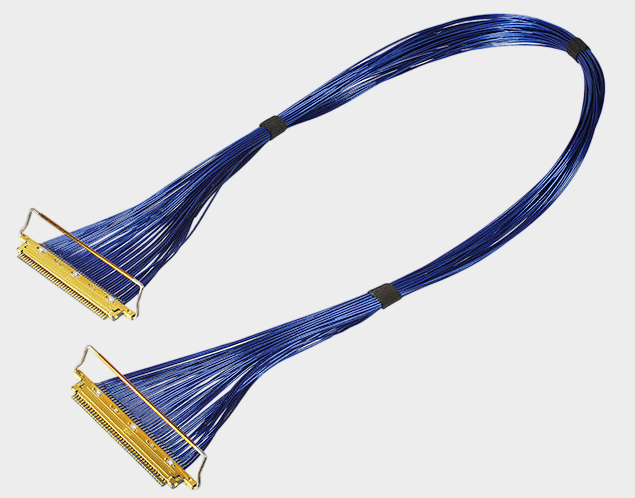

在笔记本电脑、工业视觉、AI计算设备及高速显示模组等产品中，随着数据速率不断提高，内部连接线束不仅需要满足小型化要求，还需要兼顾阻抗控制、信号完整性及抗干扰能力。I-PEX CABLINE®-VS系列采用0.5mm间距、水平对插及机械锁扣结构，可用于高速信号传输场景。本次介绍的极细同轴线束产品料号/型号为 I-PEX 82910-100B-02-D，属于50 Pin、AWG#40、50Ω Micro-Coaxial Cable结构，线束长度为100mm，并采用1-N线序。该线束两端使用CABLINE®-VS系列连接器结构，其中用户关注的线材端连接器型号为20454-250T，可适配AWG#40极细同轴线材。对于工程师而言，这种“连接器+极细同轴线+标准线序”的组合，有利于在有限空间内实现高速信号链路；对于采购人员而言，明确产品料号、连接器型号、Pin数、线规、阻抗及长度，则有助于快速进行规格确认和兼容替代。

-------------------------------------------------------------------------------------------------

极细同轴线的阻抗、屏蔽和传输性能如何影响应用？
高速信号传输中，阻抗、屏蔽和传输性能是决定极细同轴线束能否稳定工作的关键因素。以82910-100B-02-D为例，其采用AWG#40、50Ω Micro-Coaxial Cable，50Ω阻抗意味着线缆需要在结构设计和制造过程中保持相对稳定的高频传输特性。当信号速率提升后，如果线缆阻抗与收发端不匹配，就可能产生信号反射，进而造成波形失真、眼图恶化、误码率增加等问题，因此工程师在进行高速显示、摄像或数据传输设计时，需要将线缆阻抗与整个信号链路作为一个整体考虑。同时，极细同轴线自身具有中心导体、绝缘层、屏蔽层等结构，屏蔽层能够降低外部电磁干扰对高速信号的影响，也能够减少高速信号向周围电路产生的电磁辐射。对于多通道50P线束而言，随着通道数量增加，串扰、EMI以及信号完整性问题更加值得关注。只有在线材结构、屏蔽处理、端接工艺以及连接器匹配等环节保持一致，才能更好地发挥极细同轴线在高速传输中的优势。

-------------------------------------------------------------------------------------------------

从工程设计与采购角度看，82910-100B-02-D应重点确认哪些参数？

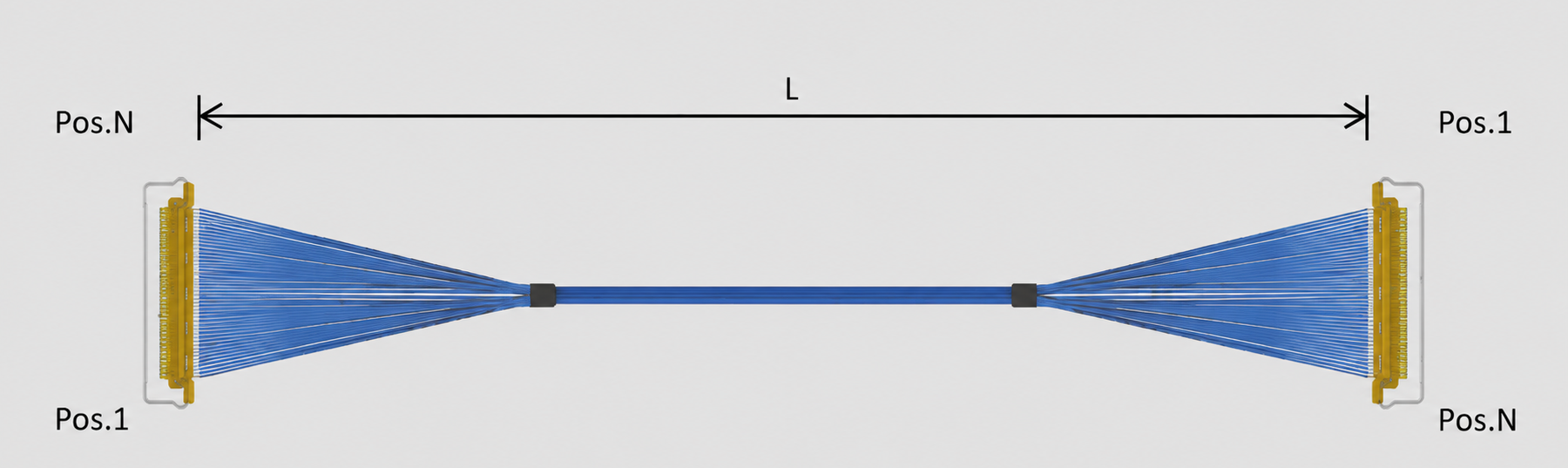

对于工程师进行BOM替代、结构设计或高速信号验证时，不能只根据“50 Pin极细同轴线束”进行简单替换，而应重点核对连接器、线规、阻抗、长度和线序等关键参数。I-PEX 82910-100B-02-D对应50 Pin CABLINE®-VS线束方案，采用AWG#40、50Ω Micro-Coaxial Cable，标准长度为100mm，并采用1-N线序，即两端Pin位并非简单的1-1直通关系；同时，连接器端采用CABLINE®-VS结构，用户指定的线材端连接器型号为20454-250T，其适配线材规格为AWG#40。在采购替代品时，还应特别注意连接器外形尺寸、对插方向、机械锁扣、线缆出线方向以及实际设备安装空间，避免出现电气规格相符但机械结构无法装配的问题。对于高速应用，则建议进一步结合实际工作速率、线束长度、阻抗要求以及设备EMI环境进行样品验证，而不能仅依据外观或Pin数判断兼容性。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

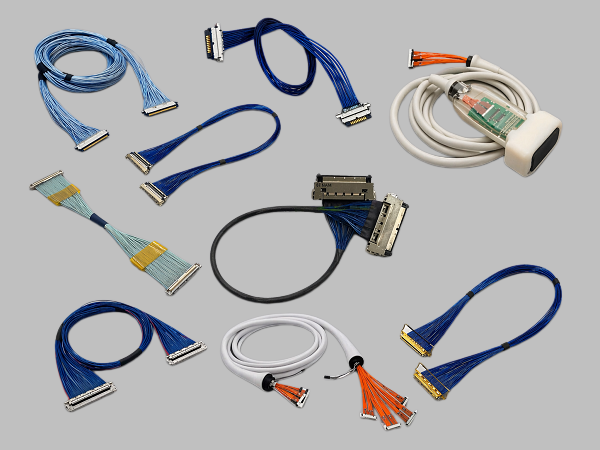

如果项目需要对I-PEX CABLINE®-VS 50P线束进行国产化、成本优化或第二供应商导入，建议以**“连接器型号+线规+阻抗+Pin数+长度+线序”作为基础选型条件。对于82910-100B-02-D，应优先确认50P结构、AWG#40线材、50Ω阻抗、100mm长度以及1-N线序，同时核对20454-250T**线材端连接器与设备端连接器的匹配关系。对于工程验证，可从机械尺寸、对插可靠性、导通、绝缘、耐压、阻抗以及高速传输性能等方面进行逐项确认；对于采购导入，则建议要求供应商提供与原型号对应的规格确认资料及样品进行验证。在此基础上，我们公司可提供：I-PEX 82910-100B-02-D兼容替代线束方案，可根据项目需求进行50P极细同轴线束的生产制造，并围绕AWG#40线材、连接器匹配、线束长度及线序等关键规格进行替代方案设计，为工程师和采购人员提供国产化极细同轴线束选型参考。

-------------------------------------------------------------------------------------------------

高速传输时代，极细同轴线束需要综合性能匹配
I-PEX 82910-100B-02-D的核心特点可以概括为50 Pin、AWG#40、50Ω、100mm、1-N线序以及CABLINE®-VS连接器结构。在高速电子设备内部，极细同轴线束的价值并不仅仅体现在“线径细、体积小”，更重要的是能够在有限空间内兼顾高速信号传输、阻抗控制和电磁屏蔽。对于工程师，选择线束时需要关注完整信号链路及机械、电气兼容性；对于采购人员，则需要从产品料号、连接器型号、线材AWG、长度、Pin数及替代验证等维度进行综合评估。我是【联邦电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。针对I-PEX 82910-100B-02-D这类标准极细同轴线束，我们公司可提供相应的兼容替代制造方案，帮助客户在高速、小型化电子设备中实现更灵活的线束选型与供应保障。
