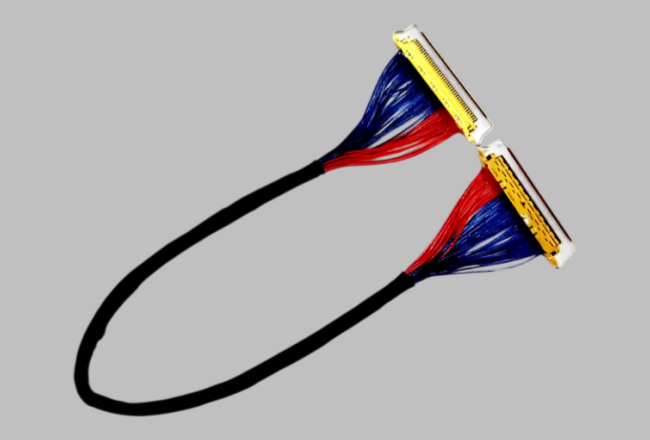

I-PEX 82692-100B-01-D CABLINE®-VS 0.5mm连接器极细同轴线束替代品

40PIN、0.5mm间距，面向高密度高速连接

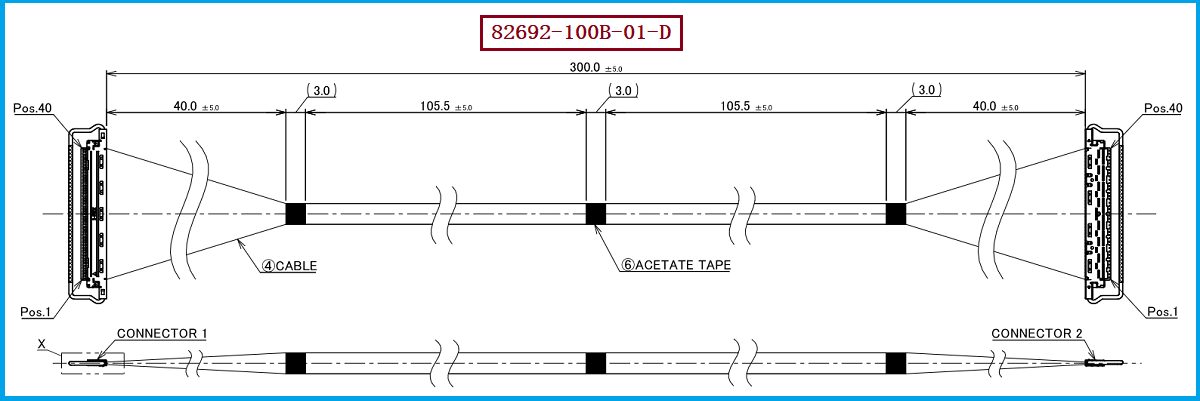

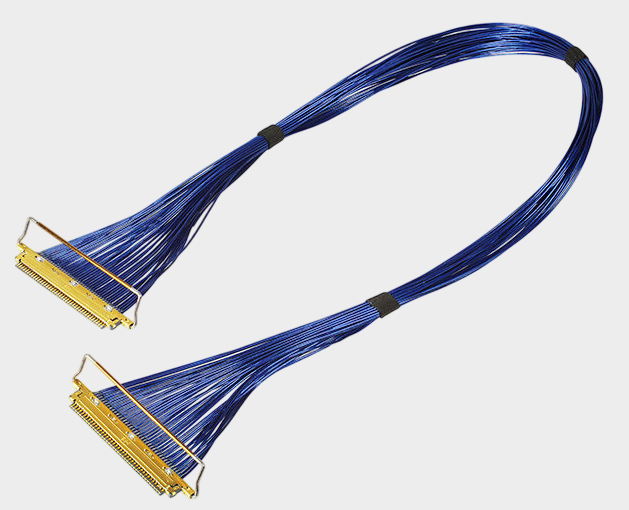

随着笔记本电脑、显示模组、工业视觉、AI设备及高性能电子产品不断向轻薄化、高速化发展，设备内部连接空间越来越有限，同时高速信号对线束的信号完整性提出了更高要求。I-PEX 82692-100B-01-D 是一款CABLINE®-VS 40Pin极细同轴线束，PDF工程图显示其采用 40根AWG40、50Ω Micro-Coaxial Cable，成品长度为 300±5mm，两端采用1-1直通线序；线材端配套 I-PEX 20454-240T，连接器为 40PIN、0.5mm间距。I-PEX官方资料显示，CABLINE-VS采用0.5mm Pitch、水平对插结构，并支持20、30、40、50Pin规格，适用于高速率内部信号连接。

-------------------------------------------------------------------------------------------------

极细同轴线有哪些优势？高速、抗干扰与小型化是核心价值
极细同轴线的优势并不只是“线径更细”，其价值在于能够在有限空间内兼顾高速信号传输与电磁兼容需求。极细同轴线通过中心导体、绝缘层和屏蔽结构形成相对完整的信号传输通道，可以降低外部电磁环境对信号的影响，并有利于控制阻抗、串扰和信号衰减。在设备内部空间越来越紧凑的情况下，AWG40等极细规格还能够减少线束占用空间，使线束更容易沿显示模组、摄像模组或设备内部结构进行布线。I-PEX官方资料显示，CABLINE-VS面向最高32Gbps/lane高速传输应用，支持Micro-Coaxial、Twinaxial及Discrete等不同线缆方案，这也体现了极细同轴连接技术在高速、小型化内部互连中的应用价值。

-------------------------------------------------------------------------------------------------

工程师和采购人员选择替代线束，不能只看连接器是否能够插合
对于 I-PEX 82692-100B-01-D 的国产兼容替代，工程师首先需要确认 20454-240T、40PIN、0.5mm Pitch 等关键接口条件，同时还应关注AWG40线材、50Ω阻抗、300±5mm长度、1-1线序以及端部加工结构。尤其对于高速信号应用，如果仅做到连接器外形和PIN数一致，而极细同轴线的导体尺寸、绝缘结构、屏蔽方式或阻抗特性存在明显差异，就可能造成信号衰减、反射、串扰等问题。因此，真正可靠的国产替代应该从“连接器兼容”进一步延伸到“线材结构、电气性能、端部加工及批量一致性”的整体匹配。我们公司可提供：I-PEX 82692-100B-01-D兼容替代线束方案，可依据客户设备实际结构和技术要求，对极细同轴线束进行生产制造及兼容方案开发，为工程验证、样品测试和批量采购提供国产替代选择。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于采用CABLINE®-VS 40PIN接口的项目，建议工程师在选型时先确认PCB端对插连接器及线材端 20454-240T 的配套关系，再进一步确认PIN定义、线束长度、线径、阻抗以及实际走线空间。如果项目对应的就是 82692-100B-01-D，则其核心参考规格可以锁定为40Pin、0.5mm Pitch、AWG40、50Ω、300±5mm和1-1直通线序。采购人员在评估国产替代供应商时，则应重点考察连接器装配精度、极细同轴线材稳定性、端部焊接及绝缘处理、UV胶固定、屏蔽连续性和批次一致性，而不能单纯按照采购价格判断方案优劣。对于已经有原厂样品的项目，还可以通过样品实物、工程图纸及测试要求进行尺寸和电气参数匹配，从而降低替代导入风险。

-------------------------------------------------------------------------------------------------

极细同轴线束正在成为高速设备内部连接的重要方案

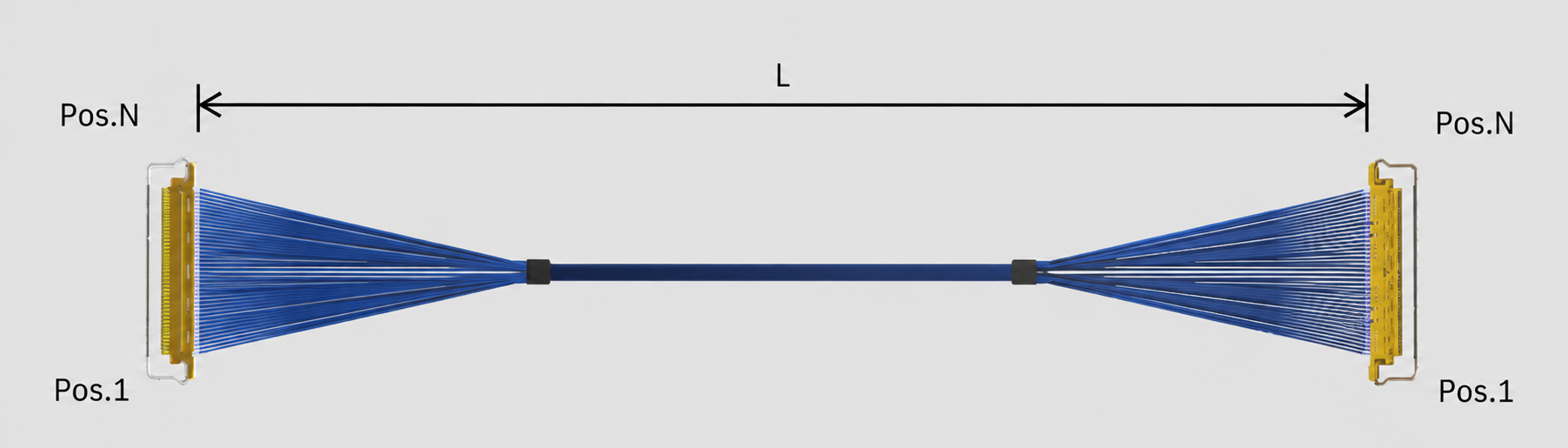

极细同轴线具有线径小、空间占用低、高速信号传输能力强、阻抗更易控制、抗干扰及串扰控制能力较好、布线灵活等优势，特别适合对体积、速度和信号完整性同时提出要求的电子设备。I-PEX 82692-100B-01-D 采用40Pin、0.5mm间距的CABLINE®-VS连接方案，配套 20454-240T，使用AWG40、50Ω极细同轴线，长度为300±5mm，并采用1-1直通线序，适合作为高速设备内部极细同轴线束方案的参考。我是【联邦电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。我们持续专注于极细同轴线束的生产制造、国产替代研究与市场应用方案开发，如果你对 I-PEX 82692-100B-01-D 兼容替代线束产品感兴趣、有采购需求，或正在关注极细同轴线束国产替代方向，欢迎联系我们进一步沟通具体规格及替代方案。
