I-PEX 82998-100B-01-D CABLINE®-CAL 0.4mm连接器极细同轴线束替代品

30Pin超薄连接方案，满足紧凑型设备内部高速连接需求
I-PEX CABLINE®-CAL是一款0.4mm Pitch、水平对插的极细同轴线连接器，嵌合高度为0.73±0.07mm，适用于薄型屏幕、窄边框等对连接空间要求较高的设备。其官方评估线束覆盖30Pin和40Pin，其中 I-PEX 82998-100B-01-D属于30Pin、40AWG Micro-Coax、100mm长度、1-1线序的极细同轴线束产品。该型号线材端使用的连接器Housing型号为 20777-030T-01，两端采用CABLINE®-CAL 30Pin结构。对于工程师而言，低高度连接器能够帮助优化设备内部空间；对于采购人员而言，则需要同时确认连接器、线材、长度和线序，不能只依据“CABLINE-CAL 30Pin”进行替代。

-------------------------------------------------------------------------------------------------

极细同轴线束连接器替代时需要确认哪些参数？
在进行极细同轴线束连接器替代时，首先需要确认 Pitch、Pin数量、连接方向、嵌合高度以及具体连接器料号，其次还要核对线材规格、阻抗、线束长度和Pin Assignment。以 82998-100B-01-D为例，其对应的是30Pin、40AWG Micro-Coax、100mm、1-1结构，因此替代产品不仅要做到0.4mm Pitch和30Pin匹配，还要保证两端Pin 1对应Pin 1、Pin 2对应Pin 2的1-1线序。与此同时，连接器机械尺寸、锁扣结构、出线位置以及端部固定方式也会直接影响最终装配兼容性。CABLINE®-CAL官方资料还显示，其支持AWG38、AWG40、AWG42、AWG44 Micro-Coax，并采用机械锁扣，因此替代设计必须结合具体线束图纸逐项确认，而不能仅凭外观或Pin数判断兼容。

-------------------------------------------------------------------------------------------------

从高速信号与机械结构两个维度验证替代线束
对于工程师来说，连接器替代的重点不仅是“能不能插上”，还包括高速信号能否稳定传输。CABLINE®-CAL官方产品详情给出的高速测试条件为30Pin连接器、AWG#40 Micro-Coax、45Ω、100mm，Pin Assignment为GSSGSSG，并将40Gbps/lane PAM3作为参考传输能力；同时，该系列采用机械锁扣，只有公座与母座完全嵌合后锁扣才能锁定，有助于降低半嵌合和连接器弹出的风险。需要特别注意的是，官方高速测试中的45Ω/100mm属于连接器系列的参考测试条件，而 82998-100B-01-D具体线束图纸采用50Ω AWG#40 Micro-Coax、100±5mm、1-1线序，实际替代开发应以目标线束图纸要求为准，并进一步验证插损、回损、串扰及阻抗一致性。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于需要采购国产替代线束的企业，建议按照“连接器型号→Pin数/Pitch→线材AWG及阻抗→线长→线序→端部结构→高速性能”的顺序进行确认。针对本型号，重点核对 I-PEX 82998-100B-01-D、20777-030T-01、30Pin、0.4mm Pitch、AWG#40、50Ω、100±5mm以及1-1线序等关键参数。I-PEX官方型号页面也明确将82998-100B-01-D列为“30pin micro-coaxial 40AWG L=100mm 1-1”评估线束。我们公司可提供：I-PEX 82998-100B-01-D兼容替代线束方案，可根据客户原有BOM、连接器型号、线材规格、长度及线序要求进行极细同轴线束开发与生产，为工程导入、样品验证及批量采购提供对应的兼容替代方案。

-------------------------------------------------------------------------------------------------

替代极细同轴线束，关键是规格完整匹配

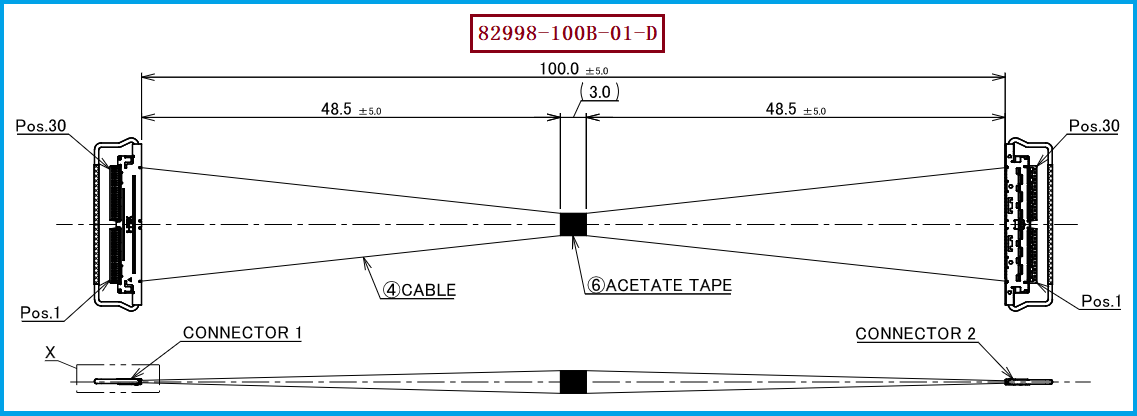

I-PEX 82998-100B-01-D是一款以CABLINE®-CAL为基础的30Pin极细同轴线束，核心规格为 20777-030T-01连接器、AWG#40 Micro-Coax、50Ω、100±5mm、1-1线序。我是【联邦电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。对于工程师，替代设计需要重点关注机械尺寸、高速信号完整性和线序一致性；对于采购人员，则应避免只比较料号或单价，而应确认连接器、线材、长度和电气性能是否真正对应。只有完成这些关键参数的逐项匹配，才能提高替代线束导入后的装配兼容性和批量使用稳定性。
