I-PEX 82290-100B-02-D CABLINE®-VS 0.5mm连接器极细同轴线束替代品

为什么高速信号线不一定“非双屏蔽不可”？
在高速显示、高速摄像、工业视觉、AI视觉以及高速计算设备内部连接中，工程师经常会遇到一个实际问题：高速信号线是不是必须采用“双屏蔽”极细同轴线？实际上，答案并不是简单的“是”或“否”。高速链路是否需要双屏蔽，应根据传输速率、工作频率、线束长度、信号幅度、周围噪声环境、相邻线束密度以及系统EMI要求综合判断。极细同轴线本身已经通过中心导体、绝缘层、屏蔽层等结构形成受控传输通道，能够较好地控制信号传播过程中的电磁耦合和阻抗变化；如果设备内部空间紧凑、线束较短且系统EMI环境可控，单屏蔽极细同轴线就可能满足设计要求。反过来，如果高速差分信号需要经过更复杂的电磁环境，或者附近存在高功率DC/DC、电机、无线模块等干扰源，则可以根据实际SI/EMI测试结果进一步考虑更高等级的屏蔽结构，而不是简单因为“高速”两个字就直接选择双屏蔽。

-------------------------------------------------------------------------------------------------

I-PEX 82290-100B-02-D体现了怎样的高速线束设计？

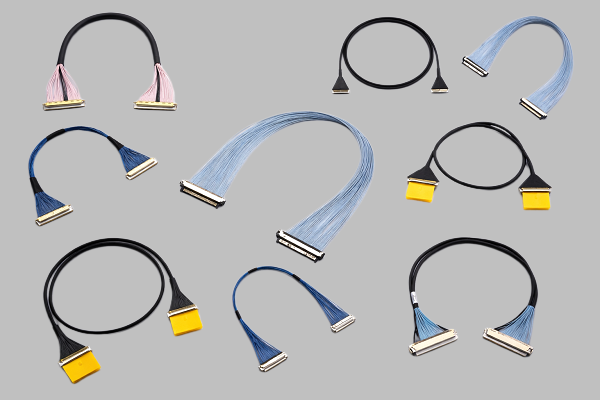

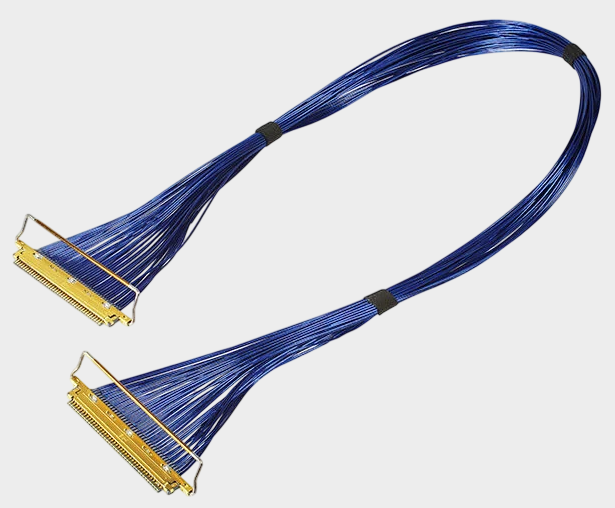

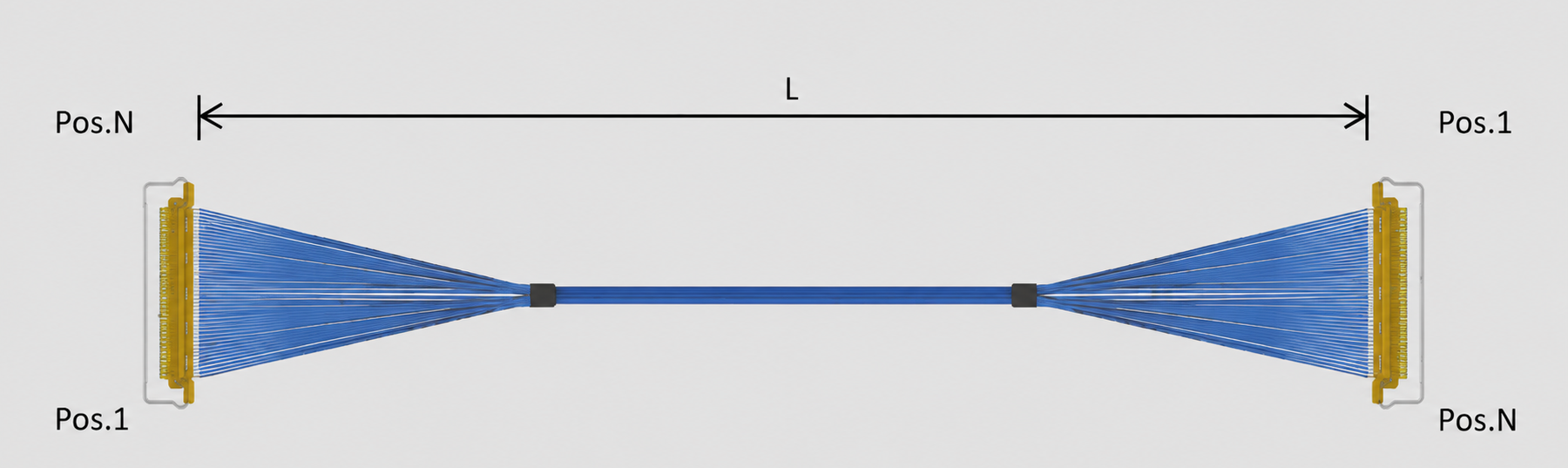

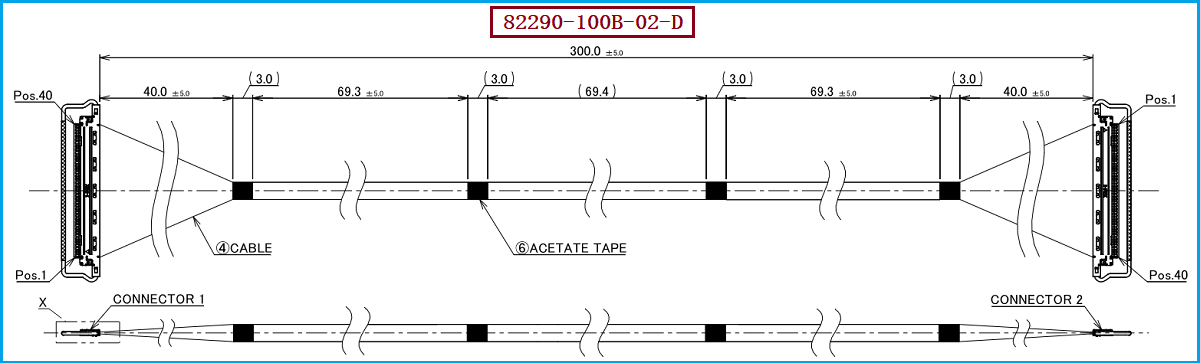

以 I-PEX 82290-100B-02-D 为例，这是一款CABLINE®-VS 40Pin极细同轴线束，采用 AWG#40、50Ω Micro-Coaxial Cable，线束长度为 300±5mm，结构为1-N。线材端使用的连接器主体型号为 20454-240T，对应CABLINE®-VS 40Pin结构；I-PEX官方资料显示，该系列采用0.5mm Pitch、水平对插、1.0±0.1mm安装高度，并支持AWG36～AWG44 Micro-Coaxial Cable，其中AWG40的额定电流为0.3A/contact。官方页面还列出了40Pin、AWG40、100mm、45Ω Micro-Coaxial Cable条件下的32Gbps/lane NRZ参考测试结果。需要注意的是，这些是系列的参考测试条件，并不能直接等同于82290-100B-02-D在所有系统中的实际最高传输速率；具体应用仍应结合实际线材、长度、PCB、连接器及系统进行SI验证。

-------------------------------------------------------------------------------------------------

双屏蔽不是判断高速线束性能的唯一标准
从工程设计角度看，判断极细同轴线是否需要双屏蔽，不能只看“有没有第二层屏蔽层”，更应该关注阻抗连续性、屏蔽层结构、接地方式、端接质量、线序设计、连接器结构以及PCB参考平面。尤其是AWG#40这样的极细线材，线径非常小，端接区域尺寸、剥线长度、屏蔽层处理和压接/焊接工艺都会对高速信号完整性产生影响。对于40Pin、0.5mm Pitch的高密度连接方案，如果单纯增加屏蔽层，却没有解决连接器端接、PCB回流路径或屏蔽接地问题，也不一定能够获得理想的EMI效果。因此，工程师在设计时更合理的方法是先明确目标速率和EMI指标，再通过TDR、VNA、串扰测试以及系统级EMI测试判断现有结构是否满足要求。I-PEX官方CABLINE®-VS页面同时明确标注该连接器系列的Full EMI Shielding（ZenShield®）为“No”，因此更应该从“线材+连接器+PCB+接地”的完整链路来进行EMI设计，而不能简单把高速性能归因于双屏蔽线材。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于工程师和采购人员而言，如果项目正在选用或替代 I-PEX 82290-100B-02-D，建议首先核对核心规格，包括40Pin、0.5mm Pitch、连接器主体20454-240T、AWG#40、50Ω、300±5mm、1-N结构以及具体PIN ASSIGNMENT，再根据目标应用的高速速率和EMI环境决定采用何种屏蔽结构。若原设计采用单屏蔽极细同轴线且经过系统验证能够满足信号完整性与EMI要求，并没有必要为了“高速”这一单一因素盲目升级为双屏蔽；如果产品处于强干扰环境，则可以通过增加屏蔽等级、优化接地、改善连接器端接以及调整高速信号与地线布局等方式进行综合优化。对于采购国产替代，建议重点考察供应商的AWG#40极细同轴线材一致性、50Ω阻抗控制、连接器端接精度、40Pin高密度加工能力以及批量稳定性。我们公司可提供：I-PEX 82290-100B-02-D兼容替代线束方案，可针对40Pin、0.5mm Pitch、20454-240T、AWG#40、300mm等关键规格进行兼容开发，并可根据客户实际高速信号和EMI需求匹配合适的屏蔽结构。

-------------------------------------------------------------------------------------------------

高速线束的核心是“合适的屏蔽”，而不是“屏蔽越多越好”
高速信号线并不是必须全部采用双屏蔽极细同轴线。是否采用双屏蔽，应由实际传输速率、工作环境、线束长度、EMI要求以及系统验证结果共同决定。对于 I-PEX 82290-100B-02-D 这一40Pin、AWG#40、50Ω、300mm的CABLINE®-VS极细同轴线束而言，其价值不仅在于极细线径和高密度连接，更在于线材、连接器和端接工艺共同形成稳定的高速传输通道。对于工程师，应该以SI/EMI测试结果作为屏蔽结构选择依据；我是【联邦电子产品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：尹经理 18013280527（微信同号）。对于采购人员，则应关注供应商能否稳定实现原规格的机械、电气和高速传输兼容。真正优秀的高速极细同轴线束，不是简单追求“屏蔽层越多越好”，而是在满足信号完整性和EMI指标的前提下，实现尺寸、性能、可靠性与成本之间的最佳平衡。
