I-PEX 81422-100B-02-D CABLINE®-VS 0.5mm连接器极细同轴线束替代品

极细同轴线更擅长高速传输，而不是单纯追求长距离
在笔记本电脑、高清显示、工业相机、机器视觉、AI视觉及高性能计算设备内部，工程师经常会遇到一个问题：极细同轴线到底更适合高速传输，还是更适合长距离传输？从产品定位和实际应用来看，极细同轴线的核心优势首先体现在高速、高密度、小型化以及信号完整性控制方面，而不是单纯追求超长距离传输。由于极细同轴线每根信号线都具有独立的同轴结构，可以在有限空间内实现高密度高速信号布线，并通过合理控制特性阻抗、插入损耗、回波损耗及串扰等参数来满足高速链路要求。尤其在4K/8K显示、高速摄像和高速数据传输场景中，真正决定线束能否稳定工作的并不是“线有多长”，而是在一定长度下能否保持足够的信号质量和链路裕量。因此，对于工程师来说，极细同轴线更准确的定位应该是“面向高速短距离内部互连的高性能线缆方案”。

-------------------------------------------------------------------------------------------------

I-PEX 81422-100B-02-D就是典型的高速内部互连极细同轴线束

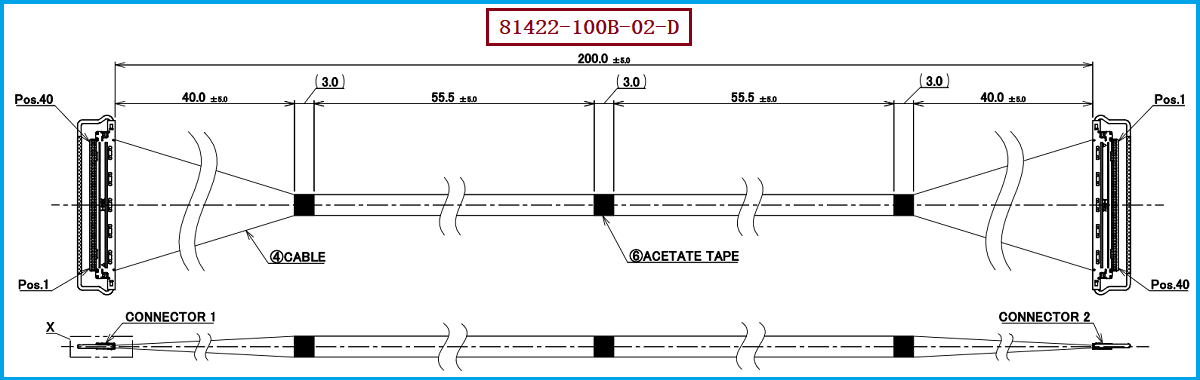

以本文对应的 I-PEX 81422-100B-02-D 为例，该产品属于I-PEX CABLINE®-VS 40Pin极细同轴线束，采用 40AWG Micro-Coaxial Cable，线束长度为 200mm，线位定义为 1-N，线材端连接器采用 20454-240T，连接器为40PIN、0.5mm Pitch的CABLINE-VS系列结构。该连接器采用水平对插方式，Mated Height约为1.0±0.1mm，适合空间受限的电子设备内部高速连接。I-PEX针对CABLINE-VS给出的高速参考测试条件包括40Pin连接器、AWG40 Micro-Coaxial Cable、45Ω阻抗和100mm线长，参考传输性能达到32Gbps/Lane NRZ。这说明该类产品的设计重点明显偏向于高速信号传输和高密度内部连接。需要特别说明的是，32Gbps/Lane属于CABLINE-VS系列的参考高速性能，并不能简单理解为81422-100B-02-D在任何设备、任何协议和任何线长下都必然达到该速率，实际项目仍需结合系统协议、线长、阻抗以及SI测试结果进行确认。

-------------------------------------------------------------------------------------------------

为什么极细同轴线并不等于“越长越好”？
对于采购人员和工程师而言，极细同轴线的长度选择实际上是一个高速性能与布线距离之间的平衡问题。随着传输距离增加，高速信号通常会面临更明显的插入损耗、信号衰减、反射、串扰以及眼图闭合等问题，因此在高速应用中，并不是简单增加线长就可以实现更远距离传输。以 81422-100B-02-D的200mm规格来看，它更适合作为设备内部主板与显示模组、摄像模组或其他高速模块之间的紧凑型互连方案。如果项目需要更长距离，工程师应重新确认目标数据速率、工作频率、阻抗、线径及整体链路损耗，并通过TDR、VNA、眼图、误码率等方式进行验证，而不能直接认为“同规格线材延长即可”。对于采购端，在询价时也建议明确提出40AWG、40Pin、200mm、1-N、20454-240T等完整要求，避免供应商仅按照“40Pin极细同轴线”进行模糊报价，导致实际到货产品在线长、线径或端接结构上与项目要求不一致。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果项目需要对I-PEX原装线束进行国产替代，建议工程师和采购人员重点从机械兼容、电气性能、线位定义、长度以及连接器匹配几个方面进行确认。对于 I-PEX 81422-100B-02-D，替代线束首先应对应其40Pin、40AWG、200mm、1-N等核心规格，并确认线材端连接器为20454-240T，40PIN、0.5mm Pitch，同时还要核对连接器装配尺寸、端部成型、Bonding固定以及高速信号性能。尤其对于4K/高速显示、工业视觉、高速摄像等应用，不能只通过万用表导通测试来判断替代产品是否合格，还需要根据实际应用开展阻抗、插损、回损、串扰和高速链路测试。我们公司可提供：I-PEX 81422-100B-02-D兼容替代线束方案，可根据客户设备结构和高速传输要求，对极细同轴线材、连接器、线长、线位定义及端接工艺进行匹配，为I-PEX CABLINE-VS系列线束提供国产化兼容替代选择。

-------------------------------------------------------------------------------------------------

极细同轴线的优势是“高速＋小型化”，距离需要根据性能合理选择
极细同轴线更适合高速传输，而不是以超长距离传输作为主要优势。在设备内部空间越来越紧凑、数据速率越来越高的今天，40AWG等极细同轴线能够在有限空间内实现高密度布线，同时兼顾高速信号传输所需要的阻抗和串扰控制。I-PEX 81422-100B-02-D作为CABLINE®-VS 40Pin、40AWG、200mm、1-N极细同轴线束，配套20454-240T 40PIN、0.5mm Pitch连接器，是典型的高速、小型化内部互连方案。对于工程师，应根据实际速率和链路长度确定合适的线束规格；我是【联邦电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。对于采购人员，则应同时关注料号、线径、长度、Pin数、Pitch、线位定义以及供应商的高速性能验证能力。换句话说，极细同轴线并不是单纯追求“传得远”，而是在合理传输距离内实现更高速、更稳定、更高密度的信号连接。
