I-PEX 82190-100B-02-D CABLINE®-VS 0.5mm连接器极细同轴线束替代品

从工程师视角理解：极细同轴线束到底适用于哪些“频率”？

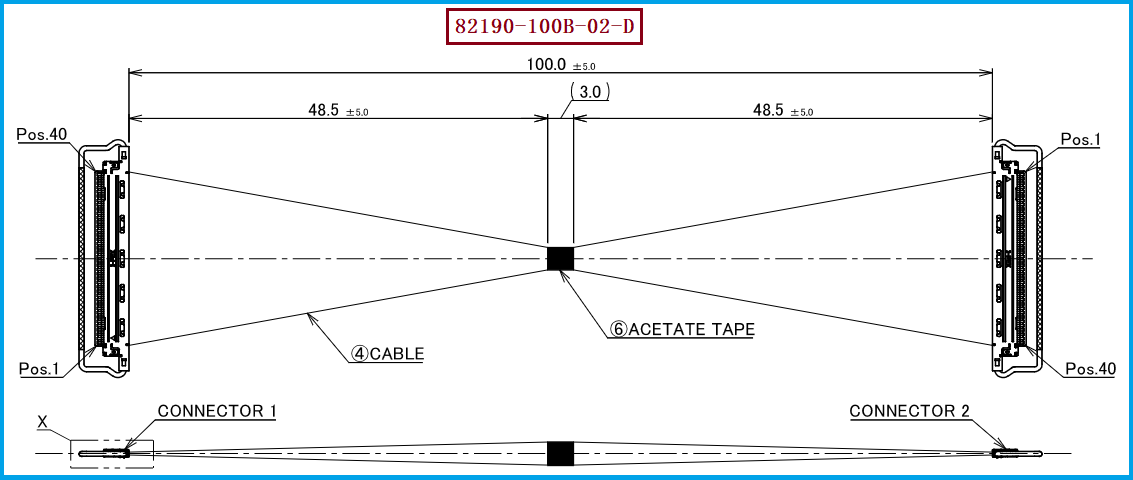

在高速电子设备设计中，工程师经常会问：“极细同轴线束到底适用于多少GHz？”实际上，对于高速数字信号线束而言，不能简单用一个固定的GHz数值定义其适用范围，更应该综合考虑传输速率、信号上升沿、特性阻抗、插入损耗、回波损耗、串扰以及线缆长度等因素。以本次分析的 I-PEX CABLINE®-VS 40P线束为例，其对应产品料号为 I-PEX 82190-100B-02-D，采用40根 AWG#40、50Ω Micro-Coaxial Cable，工程图规定线束长度约100mm；I-PEX针对CABLINE-VS 40Pin、AWG40极细同轴线、100mm长度的测试资料，给出了最高 32Gbps/Lane NRZ 的高速传输性能。 因此，从工程应用角度看，这类极细同轴线束主要服务于GHz级高速数字信号及其高频谐波成分明显的应用环境，而不是传统低速电源或普通控制信号。尤其当系统进入高分辨率显示、高速摄像、AI视觉、高性能计算等场景后，信号边沿越来越快，即使基础时钟频率并不等于32GHz，信号中的高频频谱成分依然会延伸到GHz甚至更高频段，这也是工程师越来越重视极细同轴结构、阻抗匹配和信号完整性的原因。

-------------------------------------------------------------------------------------------------

为什么高速信号不能只看“传输速率”，而必须关注线束频率特性？
对于采购人员而言，“32Gbps/Lane”容易理解为速度指标，但对于硬件、SI/PI及连接器工程师而言，更重要的是这条线束在高速链路中的信号完整性表现。极细同轴线内部具有中心导体、绝缘介质、屏蔽层等结构，可以形成相对稳定的传输环境，并通过特性阻抗设计降低高速信号反射；本款 82190-100B-02-D 使用的是AWG40、50Ω极细同轴线，而 I-PEX CABLINE-VS产品资料中还给出了40Pin、AWG40 Micro-Coax、100mm、45Ω条件下的32Gbps/Lane NRZ测试数据，因此实际项目选型时，不能只问“能不能跑高速”，还应该确认线径、阻抗、长度、连接器、端接方式以及整条链路的阻抗连续性是否匹配。 对于100mm左右的短距离高速互连，极细同轴线能够在有限设备空间内实现多通道高速信号传输，同时比普通多芯线更适合需要控制串扰和电磁干扰的高密度设计。对于采购工程师来说，如果供应商只提供“高速”“50Ω”等宣传参数，却无法进一步提供线材规格、端接结构、阻抗及电气测试能力，那么就需要谨慎评估其是否真正具备同规格替代能力。

-------------------------------------------------------------------------------------------------

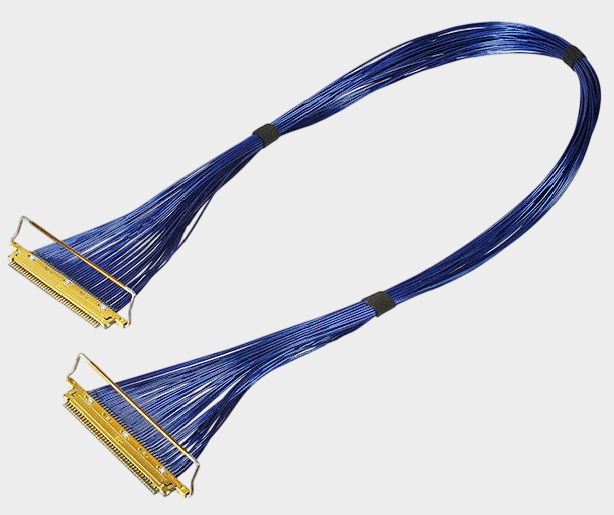

I-PEX 82190-100B-02-D：40P、AWG40、100mm极细同轴线束的工程特征

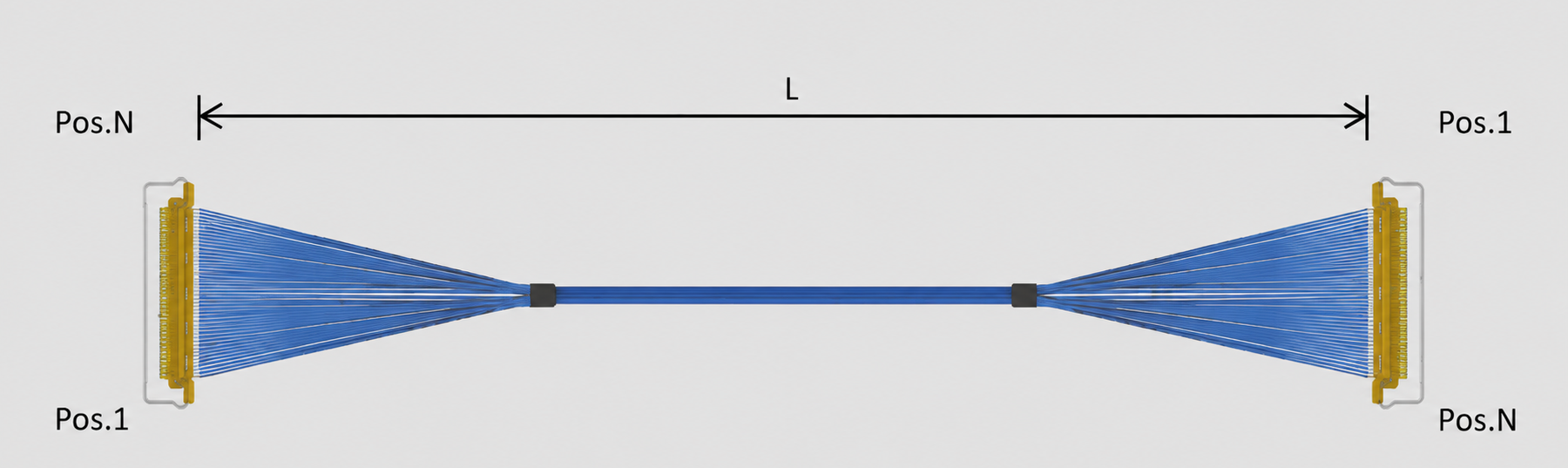

该线束两端使用的连接器Housing型号为 20454-240T，而本次产品定义中的线位方式为 1-N，也就是工程选型及替代时应按照1-N线位定义进行对应设计，而不能仅依据外观或Pin数量判断是否兼容。资料显示，CABLINE-VS本身采用0.5mm Pitch、水平对插结构，并支持20/30/40/50Pin等规格；对于本款40P方案，其高速应用测试采用AWG40 Micro-Coax和100mm线长。 从制造角度来看，这类线束的难点并不只是连接器装配，而在于极细同轴线的定长、剥线、线序排列、精密端接、焊接区域控制、绝缘处理及整体固定等多个环节，因此真正意义上的国产替代，应当是对线材＋连接器＋线位＋长度＋端接工艺＋电气性能进行整体匹配，而不是简单采购一个相同Pin数的连接器。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

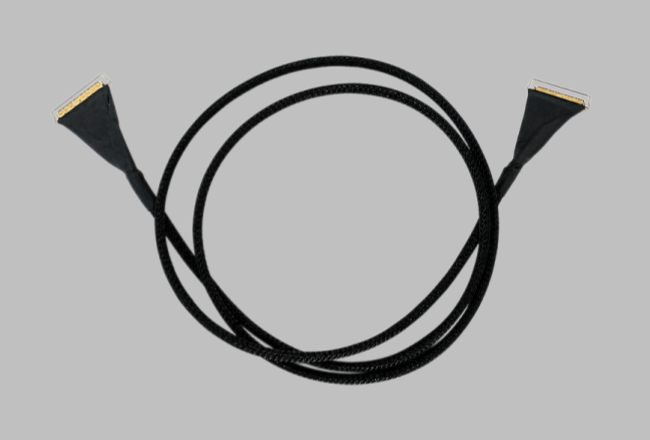

对于正在寻找 I-PEX 82190-100B-02-D 替代方案的工程师和采购人员，建议首先确认设备端实际使用的连接器结构及PCB端配套座，再核对40Pin、0.5mm Pitch、水平对插、AWG40极细同轴、阻抗要求、100mm级线长以及1-N线位定义等关键参数；其中，线材端使用的连接器型号为 20454-240T，这些信息应作为供应商询价和样品验证的基础条件。 在高速应用中，还建议重点验证插入损耗、回波损耗、串扰、阻抗一致性及实际高速链路误码表现，而不能只进行导通测试。对于有国产化、成本优化、供应链备份需求的客户，我们公司可提供：I-PEX 82190-100B-02-D 兼容替代线束方案，可围绕40P极细同轴结构、AWG40线材、配套连接器20454-240T以及1-N线位定义进行产品开发与生产制造，并根据客户设备实际需求进一步匹配线长、端接形式及相关电气性能要求。对于批量采购项目，建议先进行样品打样、尺寸及Pin位确认，再进行导通/绝缘测试及高速信号完整性验证，最终根据验证结果导入量产。

-------------------------------------------------------------------------------------------------

极细同轴线束的“频率能力”最终取决于完整链路设计
极细同轴线束并不存在一个可以脱离具体结构而简单定义的固定“适用GHz范围”；对于高速数字信号，更科学的判断方式是结合数据速率、信号边沿、阻抗和频谱特征进行综合评估。I-PEX CABLINE-VS资料已经证明，在40Pin、AWG40 Micro-Coax、100mm、45Ω测试条件下可实现 32Gbps/Lane NRZ 的高速传输能力，因此以 I-PEX 82190-100B-02-D 为代表的40P极细同轴线束，更适合应用于高密度、高速率、短距离的设备内部信号互连。 对工程师而言，重点是保证从芯线、屏蔽结构、连接器到PCB的阻抗连续性和信号完整性；对采购人员而言，重点则是确认替代产品能否真正做到型号对应、40P匹配、AWG40线材匹配、20454-240T连接器匹配、1-N线位匹配以及高速性能可验证。我是【联邦电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。因此，选择具备极细同轴线束研发、生产及高速电气验证能力的供应商，比单纯比较连接器或线材采购价格更加重要。
