极细同轴线越细，EMI性能是不是一定越好？

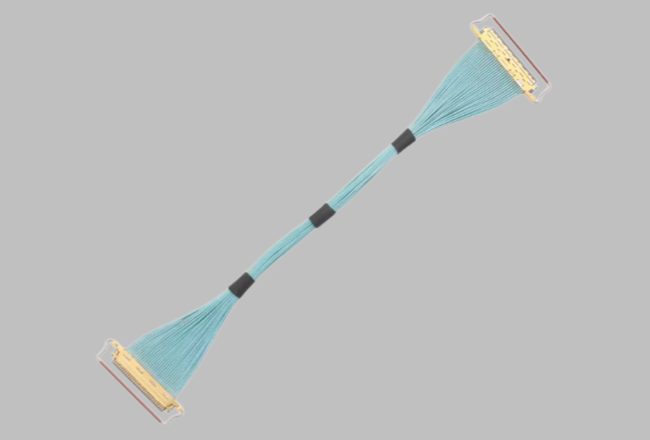

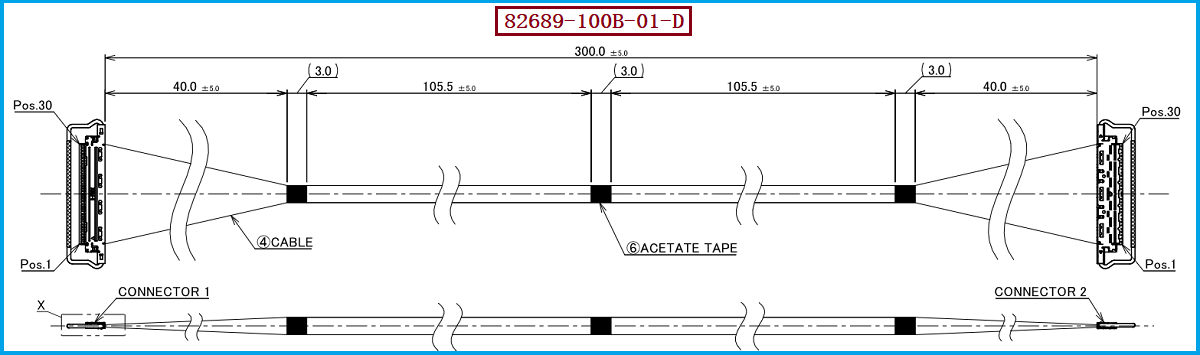

在高速摄像、工业相机、AI视觉、显示设备、机器人及高密度电子设备内部，极细同轴线束既要满足高速信号传输，又要适应有限的安装空间，因此“线缆直径”与“EMI性能”经常成为工程师选型时重点关注的两个指标。需要注意的是，电缆直径越小，并不代表EMI性能一定越好。极细同轴线的EMI表现与同轴结构、屏蔽层覆盖、介质材料、导体结构、特性阻抗以及端接工艺等因素共同相关。以 I-PEX 82689-100B-01-D 为例，该型号属于CABLINE®-VS 30Pin极细同轴线束，采用30根AWG#40、50Ω Micro-Coaxial Cable，线束长度为300±5mm，线材端使用的连接器型号为20454-230T。对于工程师来说，评价这类产品不能单纯追求“更细”，而应该在设备空间、信号速率、EMI要求、机械强度和加工可靠性之间找到合理平衡。

-------------------------------------------------------------------------------------------------

为什么电缆直径会影响EMI和高速信号表现？
从结构上看，极细同轴线通常由中心导体、绝缘介质和外部屏蔽结构组成，其屏蔽结构能够为高速信号提供相对稳定的传输环境。当线缆进一步微型化时，内部各层尺寸都会受到限制，因此工程师需要重点关注屏蔽层结构和阻抗控制是否仍然满足系统要求。如果设备内部存在高速数字信号、时钟信号或多个差分通道同时工作，那么线束不仅需要降低外部干扰耦合，也需要控制相邻通道之间的串扰。I-PEX 82689-100B-01-D采用AWG#40、50Ω极细同轴线，30根线缆集中组成300mm长度的高密度线束，这种结构体现了极细同轴线在“高密度+高速传输”场景中的应用价值。实际选型时，工程师更应该关注供应商提供的阻抗、衰减、串扰、屏蔽效果及高速信号测试数据，而不能仅通过外径大小判断EMI性能。

-------------------------------------------------------------------------------------------------

工程师和采购人员应该怎样评估“线径+EMI”？
对于工程师而言，首先需要根据接口速率和信号类型确定线缆结构，再结合设备内部空间确定合适的外径和AWG规格。如果采用高速差分信号，应重点验证差分阻抗、插入损耗、回波损耗、串扰以及不同长度下的信号完整性；如果设备对EMI要求较高，则还需要关注屏蔽层连续性以及连接器端屏蔽结构是否可靠。对于采购人员来说，则不能只以“线径更细、价格更低”作为判断标准，而应将连接器型号、线材规格、阻抗、长度、Pin数量、线序及测试要求作为完整采购条件。针对I-PEX 82689-100B-01-D，其核心规格可以理解为30Pin + AWG#40 + 50Ω + 300MM + 1-1线位定义 + 20454-230T这一整套组合。尤其是300MM长度已经明显关系到实际布线和高速信号传输条件，因此在替代采购时建议进行样品插配、线序核对及高速信号完整性验证。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

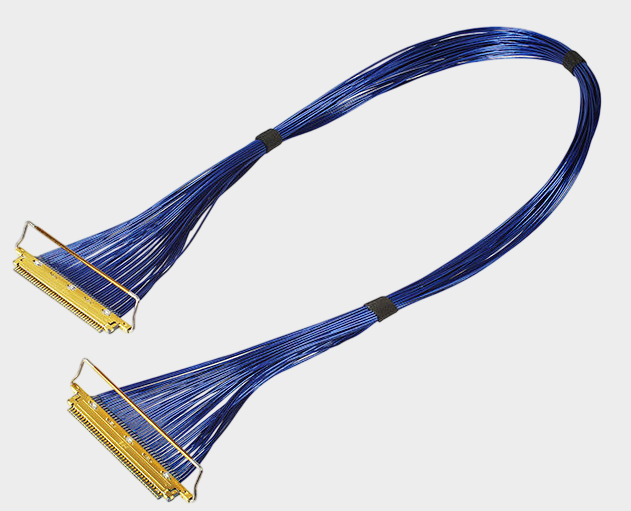

如果客户原设计采用I-PEX 82689-100B-01-D，进行兼容替代时建议优先确认PCB端配对连接器、线材端20454-230T、30Pin结构、AWG#40线材、50Ω阻抗、300±5mm长度以及1-1线位定义。在EMI方面，应重点验证替代线束的屏蔽结构和连接器端屏蔽连续性，而不是仅比较线缆外径；在高速性能方面，则建议结合实际接口速率进行插入损耗、回波损耗、串扰及眼图等项目验证。对于采购人员，最好要求供应商按照原产品料号建立完整的BOM和规格对应关系，确保“连接器、线材、长度、线序、端接工艺”均能够对应。我们公司可提供 I-PEX 82689-100B-01-D兼容替代线束方案，可围绕20454-230T连接器、AWG#40极细同轴线、300MM线束长度及30Pin结构进行兼容开发，并可根据客户设备实际空间、信号传输和EMI要求，对线束结构及生产工艺进行针对性匹配，为工业相机、AI视觉、显示设备及其他高速电子设备提供极细同轴线束替代方案。

-------------------------------------------------------------------------------------------------

线径不是唯一指标，系统级EMI评估才是关键
极细同轴线选型时，电缆直径与EMI性能之间并不是简单的“越细越好”关系。线径决定了线束的小型化程度和布线灵活性，但真正影响高速信号和EMI表现的，是导体、介质、屏蔽结构、阻抗控制、连接器以及端接工艺等多个因素共同作用的结果。以I-PEX 82689-100B-01-D为参考，其采用30Pin、AWG#40、50Ω极细同轴线，长度300±5mm，线材端连接器20454-230T，适合高密度内部高速连接应用。我是【联邦电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。工程师应从信号完整性和EMI实际测试结果出发进行选型，采购人员则应从完整规格匹配和替代验证角度进行供应商评估，只有实现线材、连接器、长度和工艺的整体匹配，才能真正兼顾“小型化、高速传输与抗干扰性能”。
