I-PEX 82688-100B-01-D CABLINE®-VS 0.5mm连接器极细同轴线束替代品

极细同轴线束为什么不能只看线径？

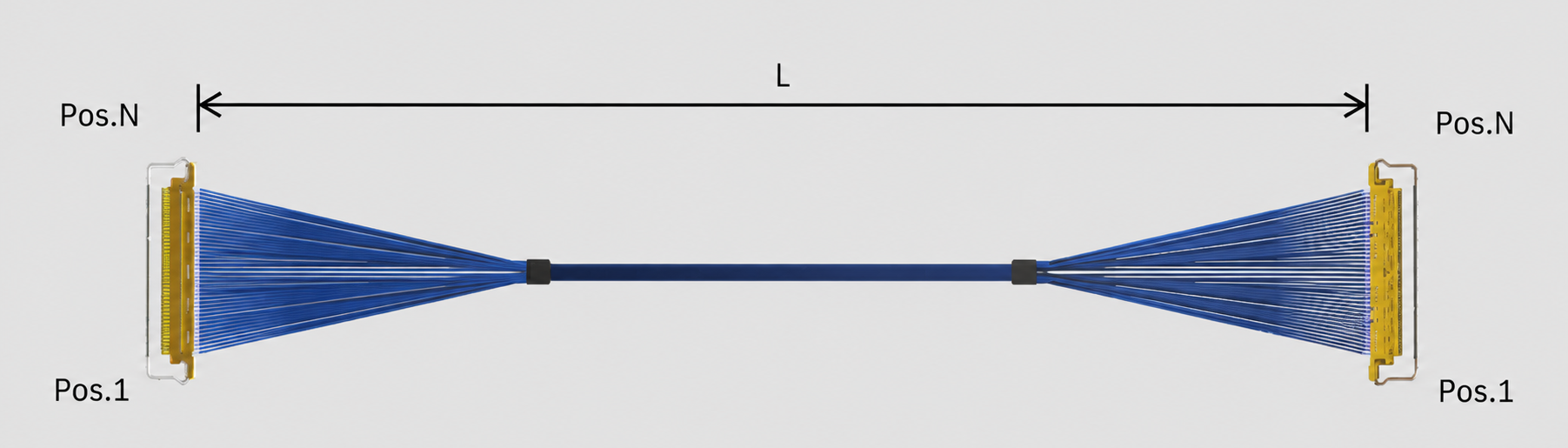

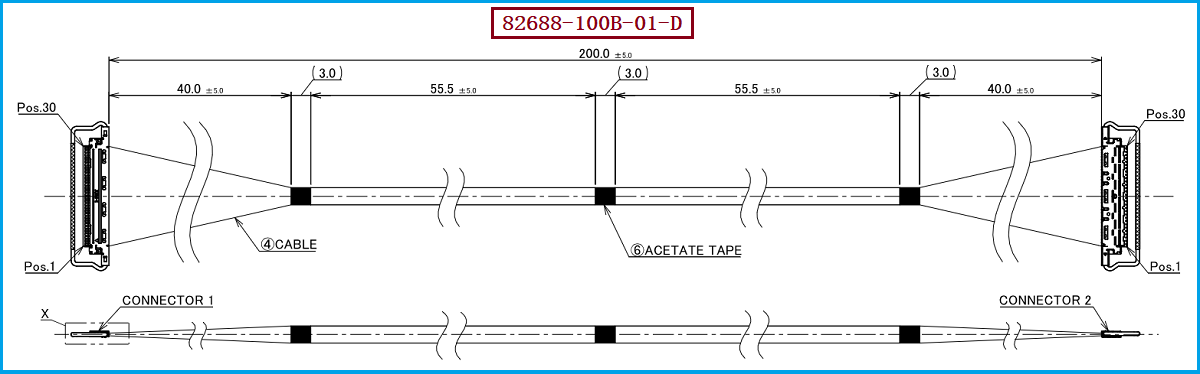

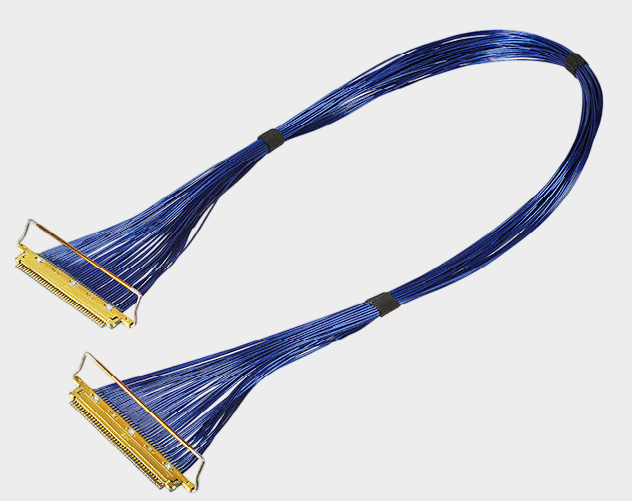

在高速摄像头、工业相机、机器视觉、显示设备、AI计算设备以及其他高密度电子产品中，极细同轴线束承担着高速信号传输和内部空间连接的重要作用。工程师在选型时经常会关注AWG、Pin数和线束长度，但真正决定一条线束能否稳定应用的，还有与之配套的连接器结构、Pitch、匹配方式、线位定义以及高速信号性能。因此，极细同轴线束选型时如何正确匹配连接器？首先要避免“只看线径”的思路，而应该把线材与连接器作为一个完整的高速互连系统进行考虑。以本次介绍的 I-PEX 82688-100B-01-D 为例，其采用CABLINE®-VS系列30Pin极细同轴线束结构，线材为AWG#40、50Ω Micro-Coaxial Cable，线束长度为200.0±5.0mm，两端采用对应Pin直通的1-1线位定义，这些参数必须与连接器及设备端接口共同匹配。

-------------------------------------------------------------------------------------------------

连接器型号匹配，首先要确认Pin数、Pitch与结构
对于工程师而言，连接器匹配并不是简单确认“能不能插进去”，而是要同时确认Pin数量、接触间距、连接方向、结构尺寸以及对应的连接器型号。I-PEX 82688-100B-01-D 在线材端使用的连接器组件型号为20454-230T，对应30Pin结构，CABLINE®-VS系列采用0.5mm Pitch，属于高密度水平对插型Micro-Coax连接方案。与此同时，PDF中还标注了对应的Plug P/N 20453-230T-03以及待配连接器 20455-030E-66。因此，在开发替代线束时，应首先根据设备PCB端实际连接器确认匹配关系，再确定线材端连接器，而不能看到同样是30Pin就直接替换。特别是CABLINE系列不同产品之间可能存在结构、Pitch、对插方式和适配线材差异，即使Pin数相同，也不意味着可以直接互换。

-------------------------------------------------------------------------------------------------

AWG#40与连接器的适配关系，是高速线束选型的重要环节
连接器与极细同轴线之间还必须满足线材规格的适配要求。本款 I-PEX 82688-100B-01-D 使用的是AWG#40 Micro-Coaxial Cable，其线材端连接器型号为20454-230T，适配线材规格包含AWG#40。对于采购人员而言，这意味着在寻找替代供应商时，不能只提出“30Pin极细同轴线束”这一条件，而应该明确到20454-230T、AWG#40、30Pin、0.5mm Pitch、50Ω、200±5mm、1-1线位等关键规格。对于工程师而言，还需要进一步关注线材端接工艺、屏蔽连续性、阻抗一致性以及连接器端接区域的机械可靠性，因为高速信号的实际表现并不是由单独一项参数决定，而是由线材、连接器、端接工艺和PCB共同形成的完整传输链路决定。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

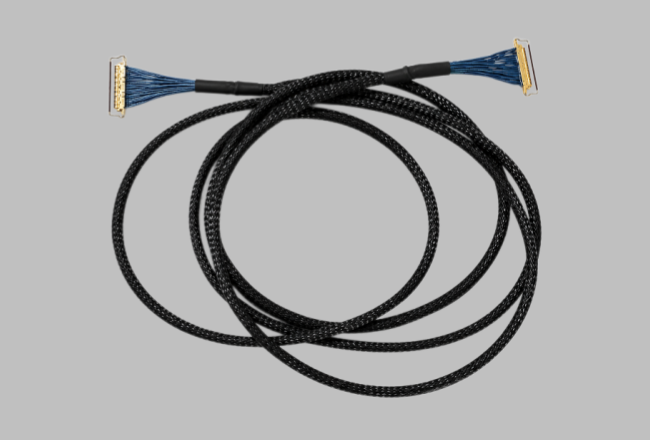

在进行 I-PEX 82688-100B-01-D 国产替代或第二供应商导入时，建议工程师先确认设备端连接器型号及PCB焊盘布局，再核对线束端的20454-230T连接器结构、30Pin/0.5mm Pitch规格以及AWG#40线材适配关系，同时确认线束长度、50Ω阻抗和1-1线位定义。如果产品应用于MIPI、显示、摄像头或其他高速信号场景，还应结合实际传输速率对插入损耗、回波损耗、串扰和信号完整性进行验证。采购人员则可以依据完整规格进行供应商筛选，避免因单纯追求低价而出现连接器不匹配、线序错误或高速性能下降等问题。我们公司可提供 I-PEX 82688-100B-01-D兼容替代线束方案，可根据客户提供的原装样品、产品料号、连接器型号及工程规格进行极细同轴线束兼容开发，为工业相机、机器视觉、显示设备、AI设备等应用提供相应的国产替代线束产品。

-------------------------------------------------------------------------------------------------

正确匹配连接器，才能真正实现极细同轴线束稳定替代
极细同轴线束选型的核心，并不是单独比较线径或Pin数，而是确认线材、连接器、Pin数量、Pitch、长度、阻抗、线位定义以及设备端接口之间的整体匹配关系。以 I-PEX 82688-100B-01-D 为例，其关键组合可以概括为CABLINE®-VS 30Pin、20454-230T、0.5mm Pitch、AWG#40、50Ω、200±5mm、1-1线位。对于工程师，这些参数是进行结构设计、高速信号验证和替代认证的重要依据；对于采购人员，则是确保不同供应商产品能够真正实现兼容替代的基础。我是【联邦电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理 18013280527（微信同号）。选择正确的连接器并进行完整的线束匹配，才能在满足设备小型化要求的同时兼顾高速传输稳定性与长期可靠性。
