I-PEX 82690-100B-01-D CABLINE®-VS 0.5mm连接器极细同轴线束替代品

高速信号越来越快，为什么普通线材越来越难满足要求？
随着笔记本电脑、高速显示、工业视觉、AI视觉及高性能电子设备不断提升数据传输速率，设备内部的高速信号链路对线材提出了更高要求。高速信号传输并不是简单地让数据“跑得更快”，而是要在更高频率下尽可能保持信号波形完整，同时控制阻抗变化、信号损耗、串扰以及外部电磁干扰。尤其是在多通道高速信号集中布线的设备内部，传统普通排线或普通导线容易受到空间、串扰和信号完整性等因素限制。极细同轴线采用中心导体、绝缘层、屏蔽结构等同轴传输形式，在有限空间内能够提供更加适合高速信号传输的电气结构，因此逐渐成为高速电子设备内部连接的重要线材方案。I-PEX CABLINE®-VS本身就是面向高速数据传输设计的0.5mm Pitch水平对插型极细同轴线连接器，官方给出的参考传输性能为32Gbps/lane NRZ。

-------------------------------------------------------------------------------------------------

极细同轴线的核心价值：在“高速”和“小型化”之间取得平衡
从工程师的角度来看，高速信号传输为什么越来越需要极细同轴线？核心原因在于高速链路同时面对“电气性能”和“机械空间”两方面的挑战。极细同轴线通过相对完整的同轴传输结构，有利于进行阻抗控制并降低相邻信号通道之间的耦合影响，同时AWG#40等超细规格又可以满足高密度、小空间布线需求。以本次目标产品 I-PEX 82690-100B-01-D 为例，它属于CABLINE-VS 40P HARNESS，采用40Pin、Micro-Coaxial Cable、AWG#40、100mm长度以及1-1双端连接结构；与之配套的线材端连接器型号为 20454-240T。I-PEX官方高速测试参考条件同样采用40Pin CABLINE-VS、AWG#40 Micro-Coaxial Cable、45Ω、100mm线长，并测得32Gbps/lane NRZ参考结果，这说明极细同轴线与高速连接器组合后，可以针对高速信号链路进行完整的系统级设计。需要强调的是，32Gbps/lane属于官方参考测试结果，实际产品性能仍需结合具体线材、阻抗、PCB、端接工艺及系统SI测试进行确认。

-------------------------------------------------------------------------------------------------

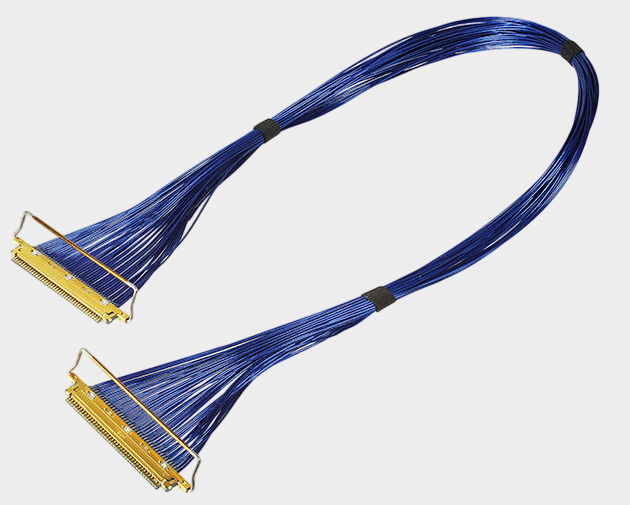

I-PEX 82690-100B-01-D：40Pin、AWG#40、100mm的高速极细同轴线束

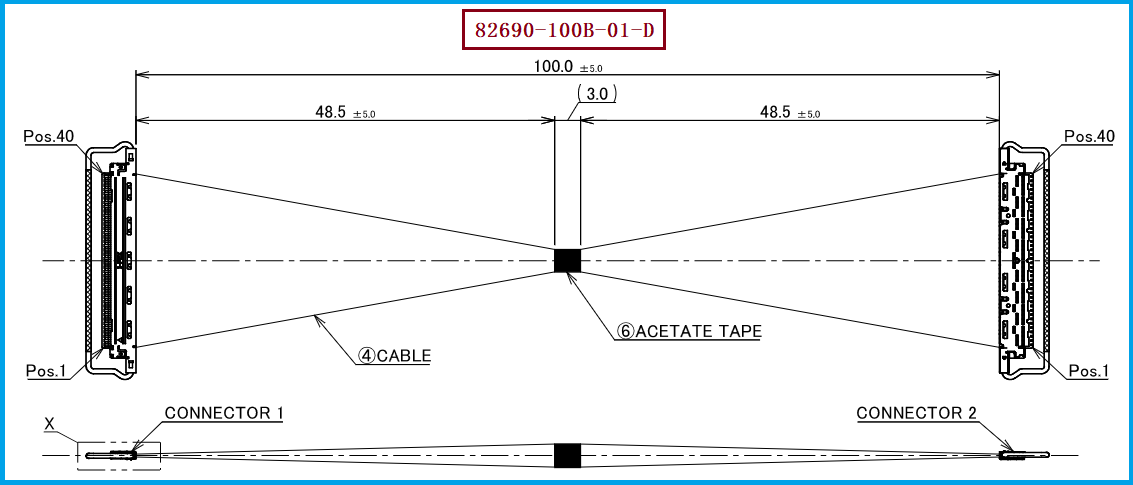

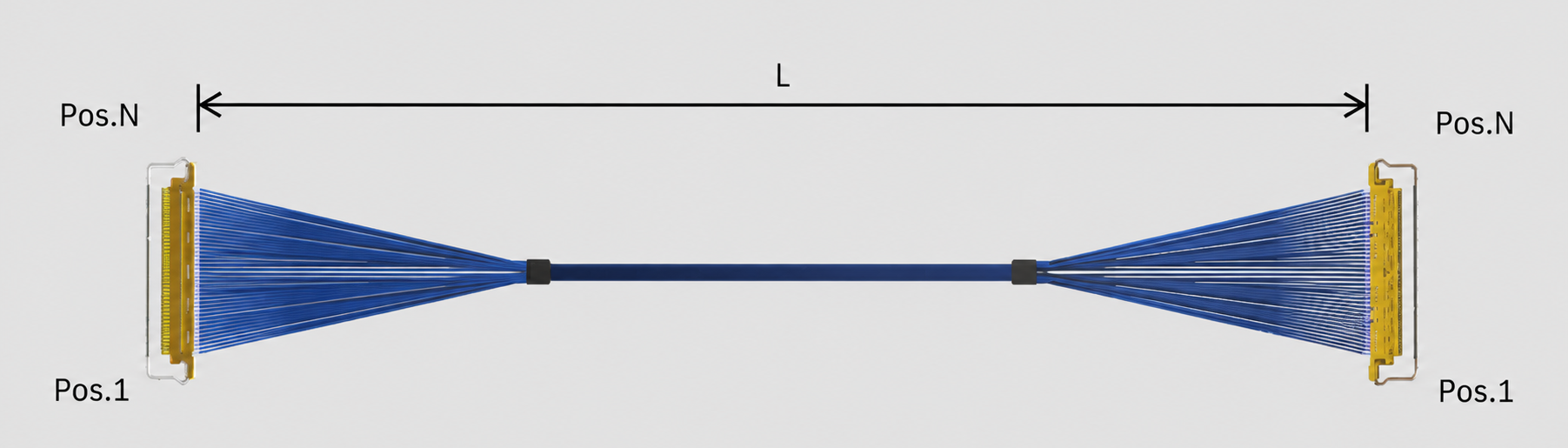

对于工程师和采购人员而言，选型时不能只关注“极细同轴线”这个名称，而应准确对应完整产品参数。I-PEX 82690-100B-01-D的关键规格包括40Pin、40AWG Micro-Coaxial Cable、100mm以及1-1结构，即线束两端均完成连接器端接，形成完整的双端极细同轴线束。其线材端连接器型号为20454-240T，属于CABLINE-VS 40Pin Plug Housing。CABLINE-VS连接器采用0.5mm接触间距、水平对插结构，配合机械锁扣，官方标准Pin数包括20、30、40和50Pin；对于40Pin产品，其连接器宽度按照官方公式计算为7.55＋0.5×40，即约27.55mm。对于需要在显示模组、工业视觉设备或高速计算设备内部进行高密度信号连接的项目，这种“40Pin＋AWG#40＋100mm”的极细同轴方案能够兼顾多通道连接与紧凑空间布局需求。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

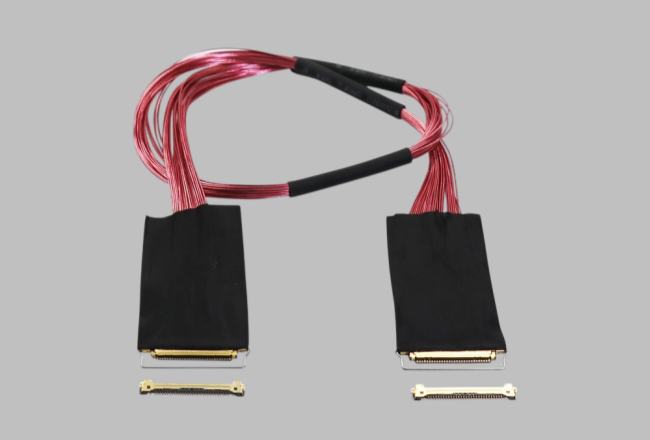

在进行 I-PEX 82690-100B-01-D兼容替代时，建议工程师和采购人员重点确认Pin数、线材类型、AWG规格、线长、阻抗、线序、端接方式以及连接器型号，而不能仅根据外观或尺寸判断是否能够直接替代。尤其需要注意，82690-100B-01-D属于1-1结构、100mm长度；同为CABLINE-VS 40Pin、40AWG的产品中，还有82190-100B-02-D这一类1-N结构，以及82691-100B-01-D、82692-100B-01-D等不同长度的1-1结构，因此不同料号之间并非简单的“同Pin数即可互换”。I-PEX官方当前资料明确将82690-100B-01-D列为“40pin micro-coaxial 40AWG L=100mm 1-1”评估线束，并将20454-240T列为40Pin Plug Housing推荐型号。 我们公司可提供：I-PEX 82690-100B-01-D兼容替代线束方案，可围绕40Pin、AWG#40、100mm、1-1结构及20454-240T连接器进行极细同轴线束的开发、打样和批量制造，并可根据客户实际设备的安装空间、线序、长度及高速信号传输要求进行针对性匹配，为工程验证、国产替代和批量采购提供线束解决方案。

-------------------------------------------------------------------------------------------------

高速信号传输需要的不只是“更快”，更需要稳定的信号通道
高速电子设备的发展正在推动内部连接从传统“能够导通”向“高速、稳定、低串扰、小型化”方向发展，而极细同轴线正是在这种需求下逐渐成为重要的高速线束方案。I-PEX 82690-100B-01-D以40Pin、AWG#40 Micro-Coaxial Cable、100mm及1-1双端连接结构为核心配置，配套20454-240T连接器，适用于对高速信号传输和内部空间布局具有较高要求的电子设备。对于工程师而言，选择极细同轴线的关键在于信号完整性、阻抗匹配、连接器端接及系统级验证；对于采购人员而言，则需要进一步确认产品料号、结构、规格一致性、供应能力及批量制造稳定性。我是【联邦电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。我们公司专注于极细同轴线束的研发与制造，可针对I-PEX CABLINE®-VS系列相关产品提供兼容替代方案，帮助客户在保证产品连接及应用需求的基础上，实现更灵活的供应链选择。
