I-PEX 83061-100B-01-D CABLINE®-VS 0.5mm连接器极细同轴线束替代品

极细同轴线可以抗高温吗？关键要看具体线材和连接器规格
极细同轴线虽然直径小、结构精密，但并不意味着耐温能力弱。不过，“极细同轴线可以抗高温吗”不能简单用一个固定温度来回答，因为实际耐温能力取决于导体、绝缘介质、屏蔽层、外被材料、连接器以及整个线束结构。对于工程师而言，判断一款极细同轴线能否用于高温环境，首先应确认产品规定的工作温度范围，再结合设备内部实际温度、持续工作时间以及温度循环条件进行验证。尤其是在工业相机、AI视觉设备、显示设备、机器人及高性能电子设备中，线束往往靠近处理器、光源、电源模块等发热区域，因此不能只关注“线径很细”这一点，而需要综合考虑线材绝缘性能、连接器耐温能力和长期可靠性。对于采购人员而言，也应避免仅凭供应商宣传中的“耐高温”判断产品是否适用，而应以具体型号的工程规格和实际测试结果作为采购依据。

-------------------------------------------------------------------------------------------------

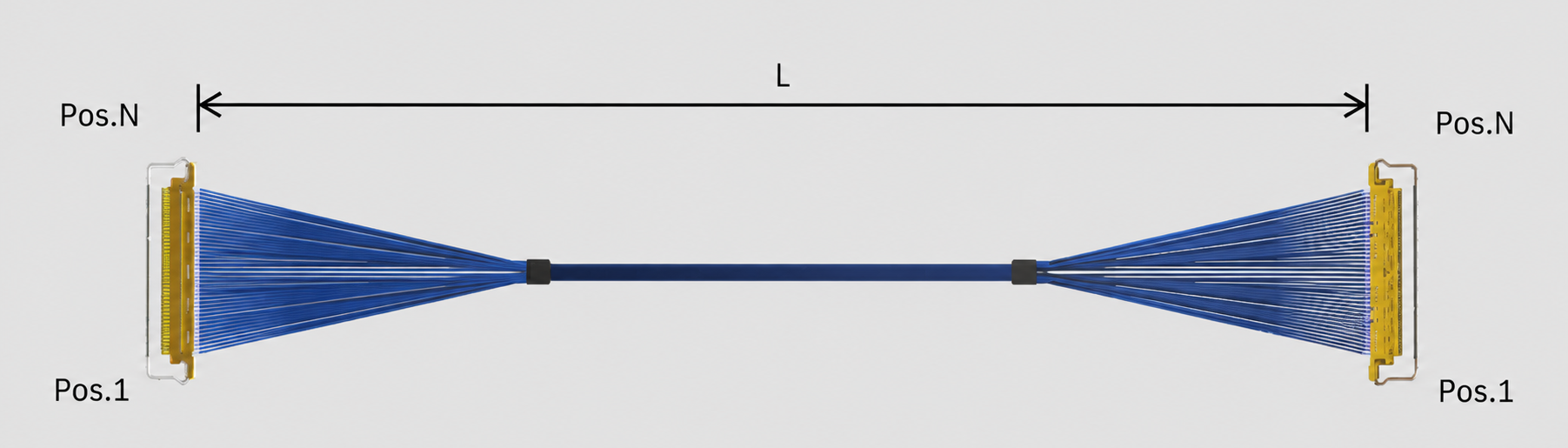

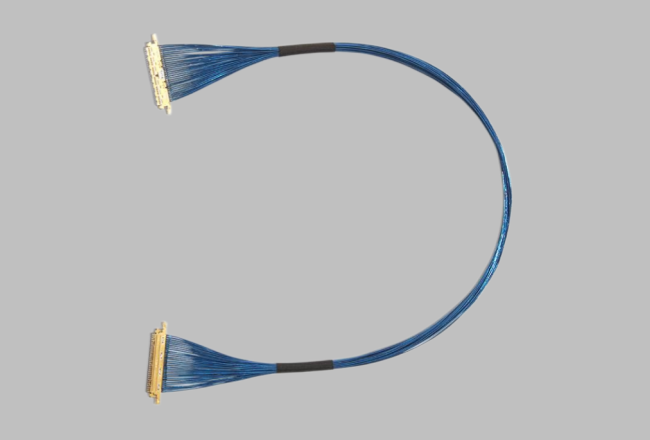

I-PEX 83061-100B-01-D：AWG#40、100MM极细同轴线束

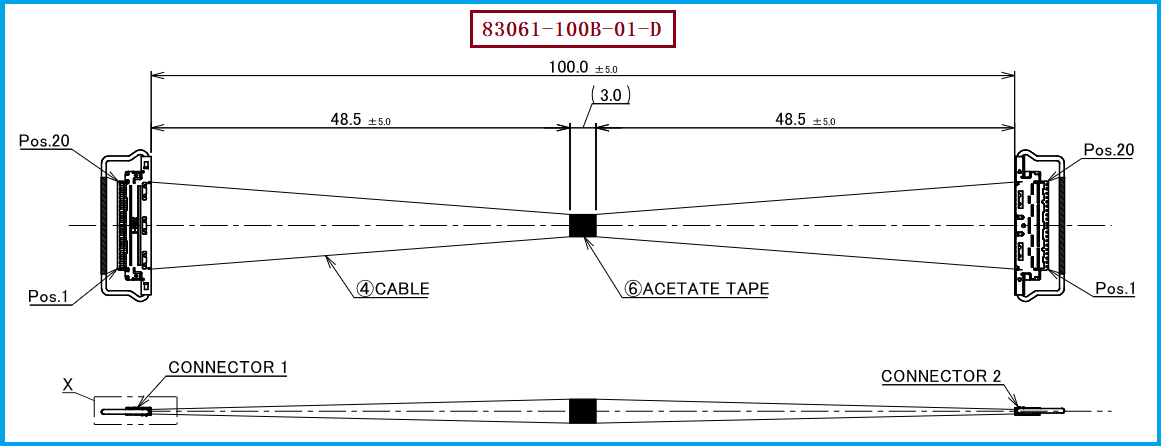

本次介绍的极细同轴线束产品料号/型号为I-PEX 83061-100B-01-D，属于CABLINE®-VS 20P HARNESS方案。根据对应工程图，该产品采用20根Micro-Coaxial Cable极细同轴线，线材规格为AWG#40，特性阻抗为50Ω，线束长度为100.0±5.0mm，两端采用相应的CABLINE-VS连接结构，线序为1-1。此款极细同轴线束上使用的线材端连接器型号为20454-220T。从工程设计角度来看，AWG#40极细同轴线能够在有限空间内完成多通道高速信号连接，而100MM的线束长度也适合设备内部短距离、高密度布线。需要特别指出的是，该具体83061-100B-01-D工程图标注的工作温度为80℃ Max.，因此如果客户项目需要长期处于较高温度环境，应以该具体线束规格为基础进行温度评估，而不能直接将其他系列或其他线材的耐温参数套用到该产品上。

-------------------------------------------------------------------------------------------------

极细同轴线耐高温，为什么还要关注连接器？
极细同轴线束的耐温性能是一个系统问题。即使线材本身能够承受一定温度，如果连接器、端子固定结构、胶材或其他辅助材料的耐温性能不足，整条线束仍可能成为系统可靠性的薄弱环节。以83061-100B-01-D + 20454-220T这一组合为例，工程师在进行高温应用评估时，不仅需要确认AWG#40极细同轴线的温度适应能力，还应关注连接器区域的固定、端部尺寸、接触可靠性以及温度变化后的电气性能。对于高速信号而言，温度变化还可能引起材料尺寸和电气特性的变化，因此在实际项目中可以结合高低温循环、绝缘电阻、耐电压、接触状态以及高速信号完整性等测试进行综合判断。换句话说，极细同轴线可以用于一定温度环境，但“耐高温”必须建立在具体线材、连接器和线束结构共同满足规格要求的基础上。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果工程师或采购人员需要寻找I-PEX 83061-100B-01-D的兼容替代方案，建议首先确认核心参数，包括20PIN、AWG#40、50Ω Micro-Coaxial Cable、100±5mm、1-1线序以及20454-220T连接器方案，同时确认设备内部实际工作温度是否满足线束的温度要求。如果应用环境温度较高，则应进一步向供应商确认线材绝缘材料、连接器材料及端部固定工艺，并根据实际工况开展高温老化和温度循环验证。我们公司可提供：I-PEX 83061-100B-01-D兼容替代线束方案，可围绕20454-220T连接器、AWG#40极细同轴线、100MM长度、50Ω阻抗、20PIN及1-1线序进行线束生产制造与兼容替代开发。对于有国产替代需求的工程师和采购人员，建议在导入批量采购前进行样品验证，重点确认连接器匹配、线序、尺寸、温度适应性以及高速信号传输性能，从而降低替代过程中出现装配或信号问题的风险。

-------------------------------------------------------------------------------------------------

耐温能力要看完整线束，而不是只看“极细”
极细同轴线并非不能耐高温，其实际耐温能力取决于具体线材结构、绝缘材料、连接器以及整条线束的设计和制造工艺。对于本次的I-PEX 83061-100B-01-D，其工程图明确采用AWG#40、50Ω、20根Micro-Coaxial Cable、100.0±5.0mm长度、1-1线序，并使用20454-220T连接器，具体工程图规定的工作温度为80℃ Max.。因此，在进行国产替代时，应以这些参数为基础进行针对性开发和验证，而不是单纯追求更高的耐温宣传指标。我是【联邦电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：尹经理 18013280527（微信同号）。对于工业相机、AI视觉、高速显示及其他紧凑型电子设备而言，真正可靠的极细同轴线束方案，应同时兼顾高速信号、空间尺寸、连接器匹配、阻抗控制、温度适应性和长期可靠性。
