极细同轴线为什么要关注介电材料？
对于工程师而言，极细同轴线并不是简单地把导体做细，而是由中心导体、介电层、屏蔽层和外部绝缘结构共同构成的高速传输单元，其中介电材料会直接影响特性阻抗、介电损耗、信号传播速度以及高速信号完整性。在实际极细同轴线产品中，介电层通常会采用具有较好绝缘性能和高频特性的聚合物材料，例如FEP（氟化乙烯丙烯）、PTFE（聚四氟乙烯）、PFA（全氟烷氧基树脂）以及部分PE/发泡聚合物材料，具体材料需要根据线径、阻抗、耐温、柔韧性及高速传输要求进行设计。需要特别说明的是，本次I-PEX 82909-100B-02-D的公开2D图纸明确了其采用Micro-Coaxial Cable、AWG#40、50Ω等规格，但并未在该图纸中明确指定介电层的具体化学材料，因此在国产替代开发时，不应仅凭型号推断原线材一定采用某一种介电材料，而应通过阻抗、损耗、结构尺寸及实际高速测试进行验证。

-------------------------------------------------------------------------------------------------

I-PEX 82909-100B-02-D：20PIN、AWG#40的极细同轴线束方案

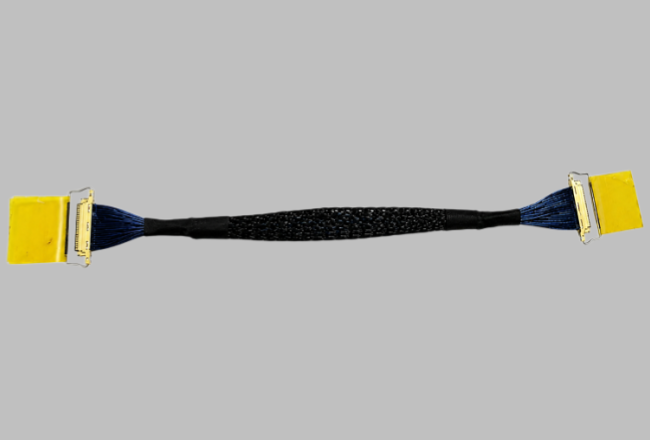

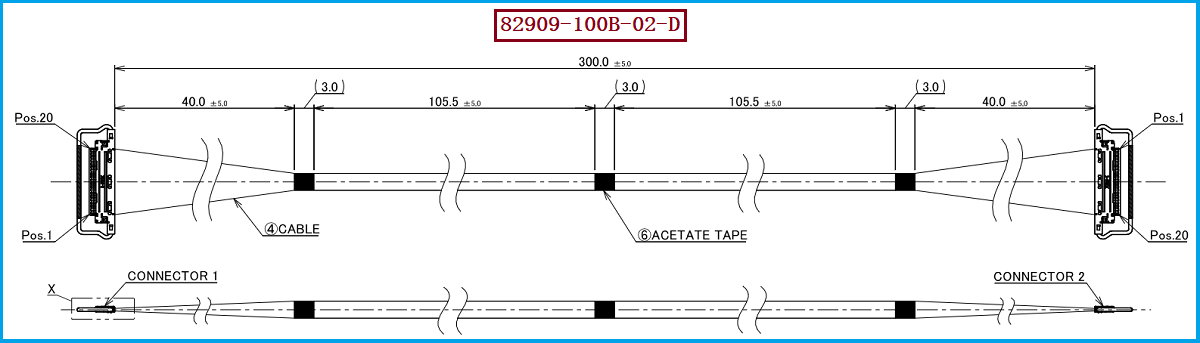

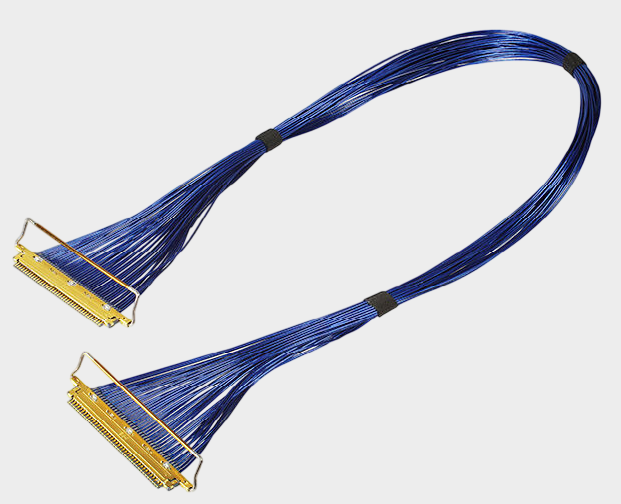

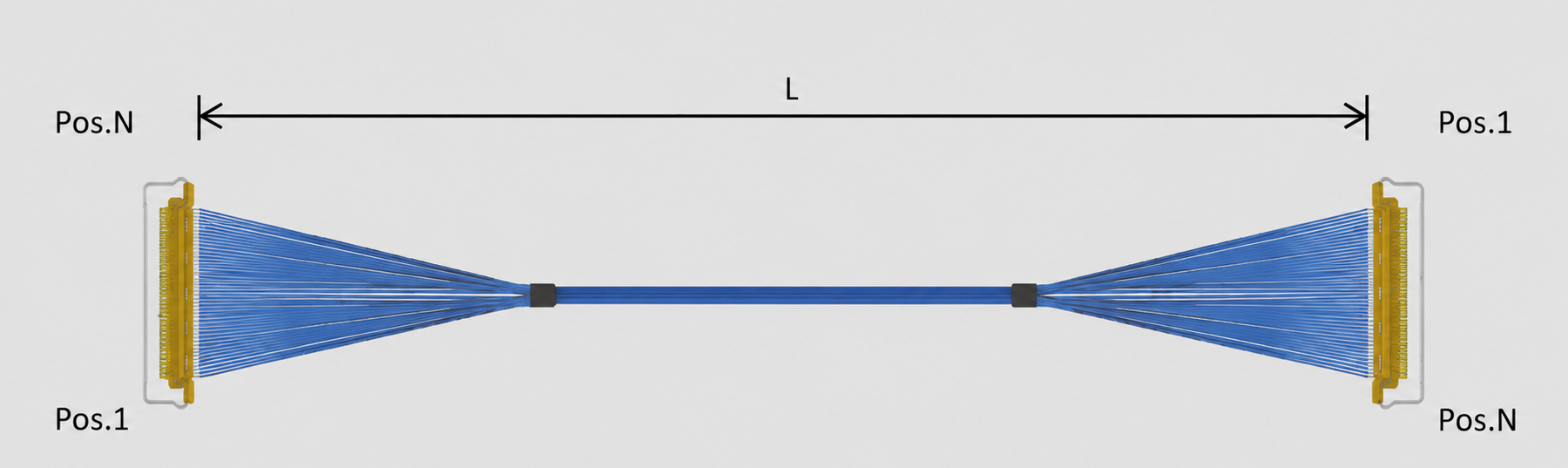

本次介绍的产品料号/型号为I-PEX 82909-100B-02-D，属于CABLINE®-VS 20P Harness方案，采用20根Micro-Coaxial Cable极细同轴线、AWG#40、50Ω、300±5mm长度、1-N线序。其线材端使用的连接器型号为20454-220T，对应20PIN、0.5mm间距的CABLINE-VS连接结构。I-PEX官方资料显示，CABLINE-VS采用0.5mm Pitch、水平对插结构，20PIN/30PIN/40PIN/50PIN均有对应方案；其中82909就是20PIN、40AWG、300mm、1-N的标准Harness型号。 对工程师来说，这款线束的关键并不只是“20芯”，而是20PIN连接器+0.5mm间距+AWG#40极细同轴线+50Ω阻抗+指定线序+300mm长度形成的完整组合；对采购人员来说，这些参数也是判断替代产品能否真正兼容的重要依据。

-------------------------------------------------------------------------------------------------

从介电材料到高速信号：为什么极细同轴线的材料选择不能随意？
极细同轴线中的介电层位于中心导体与屏蔽结构之间，其介电常数和介质损耗会参与决定整个传输结构的电气特性。对于高速信号而言，如果介电材料、厚度或同轴结构发生较大变化，就可能导致特性阻抗偏移、插入损耗增加、信号边沿劣化以及串扰表现变化。因此，在复制或替代I-PEX 82909-100B-02-D时，不能简单认为“只要使用AWG#40线材就可以”，而应围绕50Ω目标对导体尺寸、介电层结构、屏蔽层结构和整体外径进行协同控制。与此同时，CABLINE-VS连接器本身采用0.5mm Pitch、水平对插及机械锁扣设计，官方定位为适用于高速数据传输的Micro-Coaxial连接器，系列参考传输能力可达32Gbps/lane。 因此，从连接器到线材，再到端部加工，每一个环节都需要保持匹配，才能使极细同轴线束真正发挥高速传输优势。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于正在进行I-PEX线束国产替代的工程师和采购人员，建议首先锁定原产品I-PEX 82909-100B-02-D，然后逐项确认20454-220T连接器、20PIN、0.5mm间距、AWG#40、50Ω、300±5mm长度、1-N线序以及端部结构尺寸。其中，20454-220T是CABLINE-VS 20PIN Plug Housing，I-PEX官方推荐料号中也明确列出了该型号。 同时，替代线材不能只关注导体线径，还应验证介电层材料及结构、阻抗一致性、高速损耗、屏蔽效果、端部加工精度和连接器装配可靠性。我们公司可提供：I-PEX 82909-100B-02-D兼容替代线束方案，可围绕20454-220T、AWG#40、20PIN、0.5mm间距、50Ω及300mm规格进行极细同轴线束的生产制造和兼容替代开发，为工程师提供从线材、连接器到成品Harness的匹配方案，也为采购人员提供稳定的国产替代供应选择。需要特别强调的是，具体替代项目仍应根据客户设备的PCB端连接器、实际安装尺寸及高速信号测试结果进行最终确认。

-------------------------------------------------------------------------------------------------

极细同轴线的竞争力来自“材料+结构+连接器”的整体匹配
对于高速电子设备而言，极细同轴线的性能并不是由某一个参数单独决定的。介电材料决定高频传输结构的重要电气基础，AWG#40决定导体尺寸与电流能力，而同轴结构、屏蔽方式、50Ω阻抗、连接器间距、端部加工以及线序则共同决定最终线束能否稳定工作。本次介绍的I-PEX 82909-100B-02-D采用20454-220T连接器、20PIN、0.5mm间距、AWG#40、50Ω、300±5mm、1-N线序，是一款具有明确工程规格的CABLINE-VS极细同轴线束。I-PEX官方资料同时显示，CABLINE-VS支持多种Micro-Coaxial Cable规格，并提供20～50PIN等不同配置。 我是【联邦电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：尹经理 18013280527（微信同号）。对于正在寻找国产替代、第二供应商或定制极细同轴线束的企业而言，真正可靠的替代方案不是单纯复制外观，而是实现连接器匹配、线材结构匹配、电气性能匹配、尺寸匹配和批量制造一致性的综合替代。
