I-PEX 82067-100B-02-D CABLINE®-VS 0.5mm连接器极细同轴线束替代品

20PIN极细同轴线束，小型化与高速信号传输兼顾

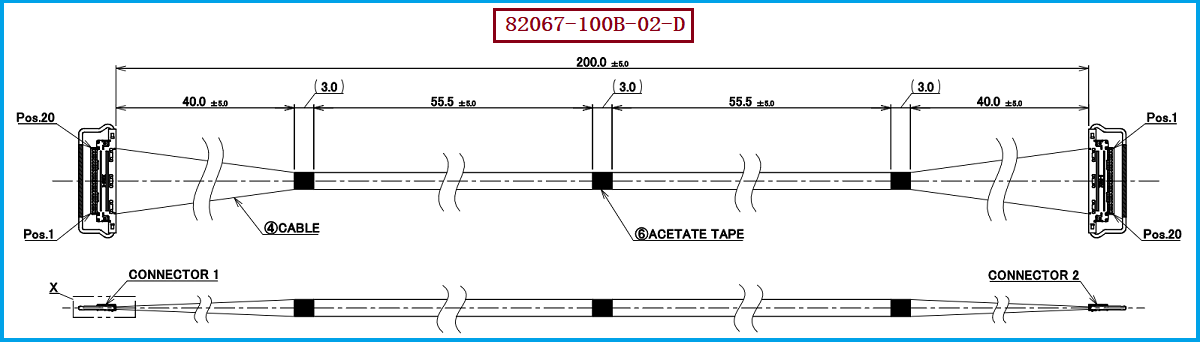

在AI设备、工业相机、机器视觉、高速显示及高性能电子设备内部，PCB空间越来越紧凑，同时高速信号通道数量不断增加，传统线束在高密度布线和EMI控制方面面临更大的设计压力。极细同轴线束通过单通道独立同轴结构，将信号导体、绝缘介质和屏蔽结构集成在极细线材内部，可以在有限空间内实现多路高速信号连接。本次介绍的产品为I-PEX 82067-100B-02-D，属于CABLINE®-VS 20Pin极细同轴线束，采用AWG#40、50Ω Micro-Coaxial Cable，线束长度为200±5mm，线材端使用的连接器型号为20454-220T，连接器为20PIN、0.5MM间距。对于工程师来说，这些参数直接关系到PCB接口匹配、布线空间和高速信号完整性；对于采购人员来说，则是进行同规格产品识别、供应商询价以及国产兼容替代的重要依据。

-------------------------------------------------------------------------------------------------

为什么极细同轴线能抗EMI？关键在于独立屏蔽结构
极细同轴线之所以具有较好的EMI抑制能力，核心原因在于它采用了同轴结构和屏蔽层设计。普通信号线在传输高速信号时，电场和磁场容易向周围空间扩散，也容易受到附近高速线路、电源模块以及其他电子器件产生的电磁噪声影响；而极细同轴线在中心导体外围设置屏蔽结构，可以对信号传输区域形成相对独立的电磁环境。这样既能够降低外部电磁干扰进入信号通道的影响，也有助于减少高速信号向相邻通道产生的电磁耦合。当20根极细同轴线在狭小空间内并行布置时，每根线都有相对独立的屏蔽结构，因此相比没有独立屏蔽的普通多芯线，更有利于控制通道之间的串扰和EMI问题。同时，合理的屏蔽结构还需要与连接器端的接地和金属屏蔽结构形成良好配合，才能让线材的屏蔽能力真正延伸到完整的高速信号链路中。因此，工程师评价极细同轴线的抗EMI能力时，不能只关注“有没有屏蔽层”，还需要关注屏蔽结构、端部加工、连接器结构以及整体高速信号设计是否匹配。

-------------------------------------------------------------------------------------------------

I-PEX 82067-100B-02-D，工程选型不能只看20PIN
对于I-PEX 82067-100B-02-D这样的20PIN极细同轴线束，工程师在设计选型时需要同时确认多个关键参数。该产品采用20根AWG#40、50Ω Micro-Coaxial Cable，长度为200±5mm，两端线位采用1-N定义；线材端连接器型号为20454-220T，其连接器规格为20PIN、0.5MM间距。其中，20PIN决定信号通道数量，0.5MM间距关系到PCB端的高密度安装布局，AWG#40决定线材尺寸及载流能力，而50Ω则是高速信号链路进行阻抗设计时需要重点关注的参数。尤其是1-N线位定义，其两端并不是简单的1-1、2-2直通关系，如果替代线束的线序发生变化，即使连接器、Pin数和线材长度完全一致，也可能导致信号通道对应错误。对于采购人员而言，询价时建议直接以完整的产品料号/型号、连接器型号、Pin数量与Pitch、线材规格、长度以及线位定义作为采购确认条件，而不是仅以“20Pin极细同轴线”作为采购描述。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果项目需要对I-PEX 82067-100B-02-D进行国产兼容替代，建议工程师首先确认设备PCB端的连接器匹配关系，再进一步确认线材规格、屏蔽结构、阻抗、长度、线位以及端部加工方式。尤其需要重点匹配20454-220T、20PIN、0.5MM间距、AWG#40、50Ω、200±5mm、1-N等核心参数，同时关注线材端部Bonding、固定及屏蔽连续性等加工要求。对于采购人员而言，兼容替代供应商的评估也不应只比较单价，还需要综合考察样品尺寸一致性、线序准确性、连接器装配可靠性、高速信号性能以及批量生产一致性。我们公司可提供：I-PEX 82067-100B-02-D兼容替代线束方案，可围绕该产品的20PIN、0.5MM间距20454-220T连接器、AWG#40 50Ω极细同轴线、200±5mm长度及1-N线位定义进行兼容替代开发，为客户提供极细同轴线束打样、规格匹配及批量制造服务，帮助工程师降低替代开发难度，同时为采购人员提供国产化供应方案。

-------------------------------------------------------------------------------------------------

从线材屏蔽到连接器匹配，完整线束才能真正实现EMI控制
极细同轴线的抗EMI能力并不是单纯依靠某一个零部件实现，而是由线材同轴结构、屏蔽层、阻抗控制、连接器结构、接地方式以及端部加工工艺共同决定。对于I-PEX 82067-100B-02-D这款20PIN极细同轴线束而言，AWG#40、50Ω Micro-Coaxial Cable提供了独立的高速信号传输通道，而20PIN、0.5MM间距的20454-220T连接器则满足高密度设备内部连接需求；200±5mm的线束长度和1-N线位定义，又进一步决定了具体设备中的安装和信号通道对应关系。因此，在进行国产替代时，真正有价值的方案不是简单做到“外形一样、Pin数一样”，而是要在机械、电气、高速信号和生产工艺多个维度实现综合匹配。只有这样，极细同轴线束才能在高密度、高速率以及复杂电磁环境下，为设备内部信号传输提供更加可靠的连接基础。I-PEX 82067-100B-02-D的核心特点可以概括为：20PIN、0.5MM间距、AWG#40、50Ω、200±5mm、1-N线位定义，并采用20454-220T连接器。极细同轴线能够抗EMI，关键在于其独立同轴屏蔽结构能够帮助降低外部电磁干扰和通道间串扰，而最终的EMI与高速信号表现还取决于线材、连接器、接地及加工工艺的整体匹配。我是【联邦电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：尹经理 18013280527（微信同号）。对于正在进行国产替代、供应链优化或新项目选型的工程师和采购人员而言，应以完整产品规格作为判断依据，而不是只关注线束的Pin数量或外观尺寸。
