I-PEX 82908-100B-02-D CABLINE®-VS 0.4mm连接器极细同轴线束替代品

AI相机不断“变小”，高速连接却不能跟着缩水

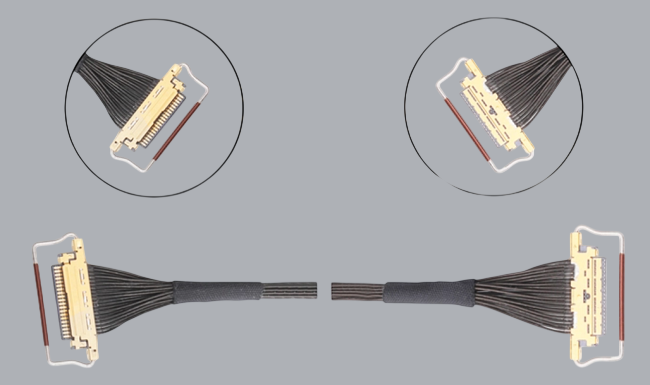

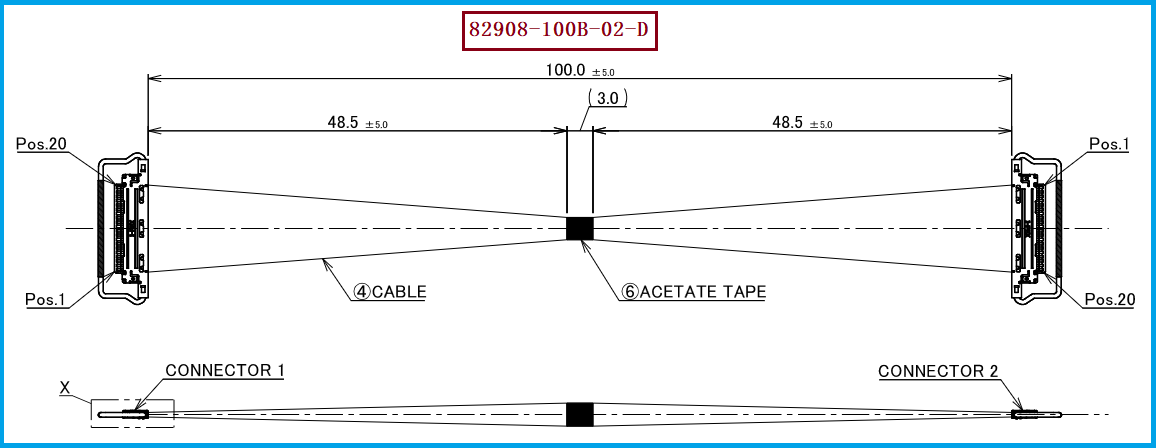

随着AI视觉、机器视觉、智能检测和边缘计算设备快速发展，AI相机正在向更高分辨率、更高帧率、更小体积方向发展。对于工程师而言，相机内部空间越来越有限，但图像传感器与主控芯片之间的数据量却持续增加，这使得传统排线和较大尺寸线缆越来越难以同时满足高速传输、高密度布线和小型化设计要求。极细同轴线的价值正在于此：通过更加紧凑的单通道同轴结构，在有限空间内实现多路高速信号连接，同时利用屏蔽结构改善高速信号传输过程中的串扰与EMI问题。以本次对标的I-PEX 82908-100B-02-D为例，该产品属于CABLINE®-VS 20Pin极细同轴线束，采用Micro-Coaxial Cable、AWG#40、50Ω线材，标准线束长度为100mm，配套线材端连接器型号为20454-220T，线位定义为1-N。对于AI相机这类“空间越来越小、数据越来越多”的设备来说，极细同轴线能够帮助设计人员把高速连接链路做得更加紧凑，从而为传感器、ISP、处理器及散热结构释放更多内部空间。

-------------------------------------------------------------------------------------------------

极细同轴线为什么能够帮助AI相机实现高密度高速布线？
AI相机小型化并不只是缩小外壳，更重要的是在有限体积中完成更多高速信号通道的布局。传统连接方案如果线缆尺寸较大、通道之间缺少独立屏蔽，就可能在高速传输过程中产生较明显的串扰和信号完整性问题，而极细同轴线每根线都具有相对独立的传输结构，更适合多通道高速信号密集布线。I-PEX 82908-100B-02-D采用20根AWG#40、50Ω Micro-Coaxial Cable，并搭配CABLINE®-VS系列连接方案，能够在较小连接区域内实现20Pin高速信号连接。其配套的20454-220T连接器主体与相应屏蔽、锁扣结构共同构成完整的线束端连接方案。对于工程师来说，这意味着可以在相机内部减少不必要的布线占用，并让高速信号通道更加集中；对于采购人员来说，则意味着在寻找替代产品时不能只看“20Pin”这一参数，还必须同时关注AWG线径、50Ω阻抗、连接器型号、线序、长度以及整体加工结构。只有这些关键参数形成匹配，才能真正实现小型化与高速性能之间的平衡。

-------------------------------------------------------------------------------------------------

AI相机小型化之后，工程师和采购更应该关注线束的“细节匹配”
AI相机内部空间越紧凑，对极细同轴线束的加工一致性要求反而越高。I-PEX 82908-100B-02-D的一个重要特征是采用1-N线位定义，20Pin并不是简单按照1-1方式对应，因此在进行国产替代或二次开发时，线序必须按照原产品进行准确核对，否则即使连接器能够正常插合，也可能导致信号通道对应错误。与此同时，100mm线束长度、AWG#40线材、50Ω特性阻抗以及连接器端的装配尺寸，都需要作为完整的高速链路进行验证。对于工程师而言，应结合实际AI相机的Sensor、主控PHY、传输速率、PCB走线以及连接器接口进行SI测试，重点关注阻抗连续性、插损、回损、串扰和实际图像传输稳定性；对于采购人员而言，则建议在供应商评估阶段明确要求提供产品料号/型号、连接器型号、Pin数量、线位定义、线径、阻抗、长度及样品测试资料，避免出现“机械上可以装配，但高速性能无法满足”的替代风险。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果原设备采用的是I-PEX 82908-100B-02-D，那么兼容替代时建议以“整套线束参数一致性”作为核心判断依据，而不是单纯寻找一个外观相似的20Pin线束。首先需要确认PCB端实际使用的CABLINE®-VS配套连接器，再核对线材端20454-220T的结构匹配关系，同时确认20Pin、AWG#40、50Ω、100mm以及1-N线位定义等关键参数；在样品阶段，还应通过导通测试、线序测试、绝缘测试及高速SI验证确认替代方案的实际性能。如果AI相机采用高速MIPI等图像接口，更应该结合具体Sensor和主控平台进行实际联调，而不能仅凭连接器或线束型号直接判断高速接口兼容性。针对原厂极细同轴线束存在采购成本、交期、供应链稳定性以及国产化替代需求的客户，我们公司可提供：I-PEX 82908-100B-02-D兼容替代线束方案，可根据客户实际设备结构和技术要求，对20Pin、AWG#40、50Ω、100mm、1-N线位及对应连接器结构进行匹配开发，为AI相机、工业视觉、机器视觉等设备提供极细同轴线束国产替代解决方案。

-------------------------------------------------------------------------------------------------

极细同轴线让AI相机“小型化”与“高速化”可以同时实现
AI相机的发展趋势并不是简单地追求更小体积，而是在有限空间内实现更高像素、更高帧率、更强AI算力以及更多高速数据通道，因此内部连接方案必须同时满足小型化、高密度、高速传输和可靠连接等要求。极细同轴线凭借细小线径、独立屏蔽传输结构以及高密度连接能力，为AI相机内部高速信号布线提供了更加灵活的解决思路。本文介绍的I-PEX 82908-100B-02-D采用20Pin、AWG#40、50Ω Micro-Coaxial Cable，线束长度100mm，线材端连接器型号为20454-220T，并采用1-N线位定义，可以作为AI相机、工业相机及机器视觉设备高速线束设计和国产替代选型的重要参考。我是【联邦电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。对于希望进一步降低采购成本、提高供应链自主可控能力的客户，可围绕原厂产品规格进行一对一参数对标和样品验证，让极细同轴线不仅承担“连接”的功能，更成为推动AI相机持续向更小、更快、更高密度发展的关键连接部件。
