I-PEX 82988-100B-01-D CABLINE®-CA 0.4mm连接器极细同轴线束替代品

工业相机模组普遍采用极细同轴线的原因？
在工业相机、机器视觉、AI视觉检测等设备中，图像传感器需要将大量高速数据稳定传输至主控板或图像处理系统。随着工业相机向高分辨率、高帧率、小型化方向发展，内部连接不仅要求更高的数据传输能力，同时还受到模组空间、布线弯折、EMI干扰以及信号完整性等因素限制。极细同轴线束采用独立同轴传输结构，在有限空间内可以实现高密度信号连接，同时有利于高速信号的阻抗控制和抗干扰设计，因此非常适合工业相机模组、机器视觉设备等对高速信号完整性要求较高的应用场景。I-PEX CABLINE®-CA系列连接器采用0.4mm间距、水平对插结构，并支持Micro-Coaxial极细同轴线，官方资料显示该系列面向高速、小型化连接应用，最高支持32Gbps/Lane PAM4。

-------------------------------------------------------------------------------------------------

I-PEX 82988-100B-01-D：60PIN、AWG#40、50Ω极细同轴线束

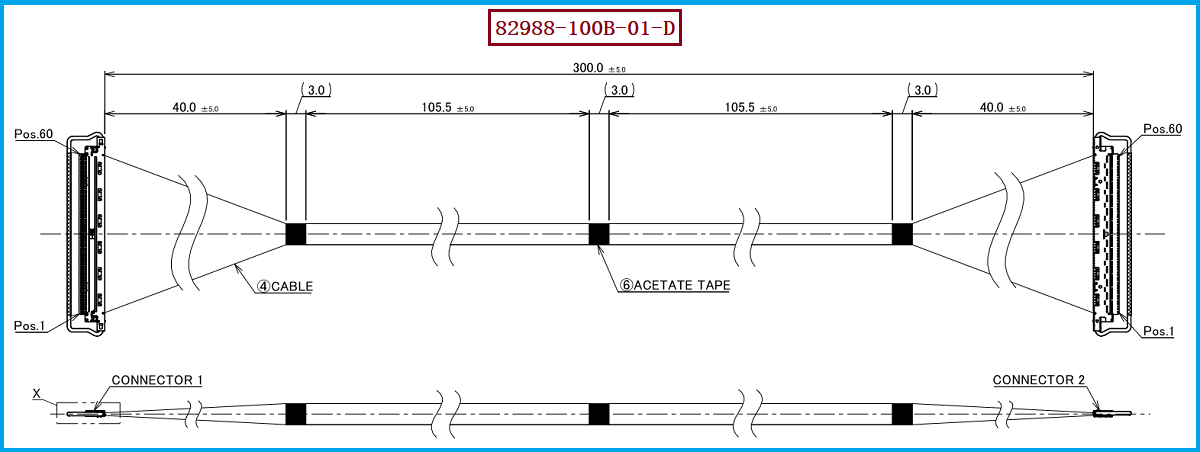

针对工业相机、机器视觉以及其他高密度高速设备内部连接需求，本方案对应的极细同轴线束产品料号/型号为I-PEX 82988-100B-01-D，采用CABLINE®-CA 60P HARNESS结构，线束长度为300MM，使用AWG#40、50Ω Micro-Coaxial极细同轴线，60PIN之间采用1-1直通线序设计，即对应Pin位进行连接。该方案两端线材连接器主体型号为20634-160T-02，适用于需要60路高密度信号连接的设备内部布线。对于工程师而言，选用此类线束时需要同时关注Pin数量、线径、阻抗、线序和长度，而采购人员则需要重点核对产品料号/型号、连接器型号、线束长度及具体应用规格，避免仅依据外观或Pin数量进行替代。

-------------------------------------------------------------------------------------------------

为什么工业相机更关注极细同轴线束的信号完整性？
工业相机内部空间通常比较紧凑，而图像数据传输又具有高速、多通道的特点。如果线束在阻抗、结构、屏蔽、线序或连接器匹配方面存在偏差，就可能对高速信号传输稳定性产生影响。CABLINE®-CA连接器采用0.4mm Pitch、水平对插、机械锁扣、屏蔽及多点接地等设计，能够兼顾高密度安装与高速信号连接需求；同时支持AWG36、AWG38、AWG40、AWG42、AWG44等Micro-Coaxial线材规格。对于工程师进行工业相机模组设计时，不能只看“线够不够细”，更需要综合考虑连接器匹配、特性阻抗、线束长度、Pin Assignment、屏蔽结构及装配工艺，这样才能让极细同轴线束真正发挥高速传输优势。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于正在寻找I-PEX 82988-100B-01-D兼容替代方案的研发工程师和采购人员，建议首先确认原设计的60PIN配置及1-1线序，再核对20634-160T-02连接器主体、AWG#40极细同轴线、50Ω特性阻抗以及300MM线束长度等关键条件。如果设备空间、PCB接口及装配方式保持不变，还应进一步确认连接器外形、插接方向、锁扣结构、线缆出线状态以及端部固定工艺，从而确保替代线束能够满足实际装配和使用要求。我们公司可提供：I-PEX 82988-100B-01-D兼容替代线束方案，可围绕客户设备的连接器、Pin数量、线材规格、线束长度及线序要求进行极细同轴线束方案开发，为工业相机、机器视觉、AI视觉设备及其他高速电子设备提供国产替代线束支持。

-------------------------------------------------------------------------------------------------

以高密度极细同轴线束满足工业视觉高速连接需求
I-PEX 82988-100B-01-D是一款面向高密度高速连接应用的CABLINE®-CA 60P极细同轴线束方案，其核心规格包括60PIN、AWG#40、50Ω、1-1线序以及300MM长度，线材端连接器型号为20634-160T-02。对于工业相机和机器视觉设备而言，极细同轴线束能够在有限内部空间中实现高密度信号连接，因此特别适合高速图像数据传输场景。我是【联邦电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。对于需要降低供应链成本、寻找国产替代或进行第二供应商导入的企业，可重点从连接器匹配、线材规格、阻抗、线序、长度及整体装配兼容性几个方面进行评估，以获得更可靠的替代方案。
