什么是极细同轴线束的“插损”？

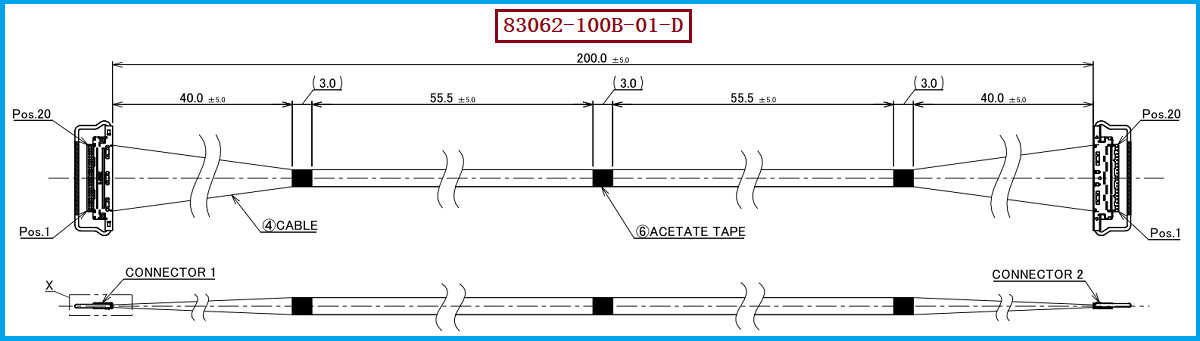

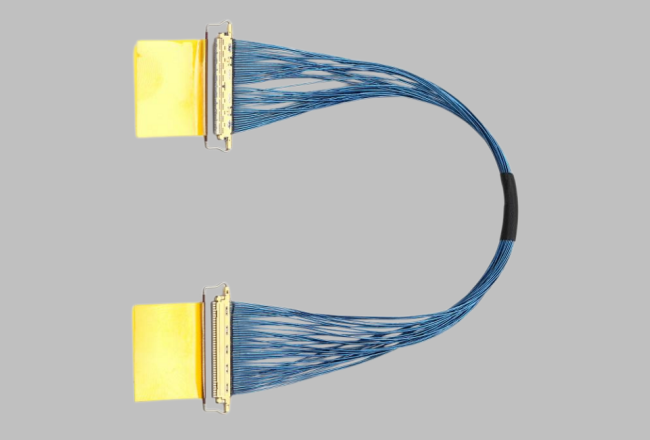

在高速信号传输领域，“插损”通常指 Insertion Loss，简称IL，即信号经过一段线缆、连接器或完整互连链路后产生的信号功率损耗。简单来说，发送端输出的高速信号经过极细同轴线束传输到接收端时，信号不可能完全保持原来的幅度，其中由于导体损耗、介质损耗、趋肤效应以及连接器和端接结构等因素，会产生一定程度的衰减，这就是工程师需要重点关注的插损问题。对于高速极细同轴线束而言，线材长度越长、工作频率越高，插损通常越需要重点评估，因此不能简单认为“线束只要导通就可以”。以本次介绍的 I-PEX 83062-100B-01-D 为例，该产品属于CABLINE®-VS 20P HARNESS，采用20根Micro-Coaxial Cable，线材规格为AWG#40，工程图标注特性阻抗为50Ω，长度为200.0±5.0mm。对于工程师而言，在进行高速链路设计时，需要将线材本身的损耗与连接器、PCB走线等部分综合起来评估整个通道的Signal Integrity。

-------------------------------------------------------------------------------------------------

为什么极细同轴线束需要特别关注插损？
极细同轴线束的优势之一是能够在有限空间内实现多通道高速信号传输，但“线径很细”并不意味着可以忽略高速信号损耗。随着信号频率不断提高，导体和介质材料对信号产生的影响会更加明显，同时连接器与线缆之间的阻抗变化也可能造成反射，最终表现为接收端信号质量下降。因此，工程师在设计高速显示、工业视觉、AI视觉、摄像设备等内部连接方案时，通常需要关注插损、回波损耗、串扰、阻抗一致性以及时域和频域信号完整性。I-PEX 83062-100B-01-D采用AWG#40、50Ω Micro-Coaxial Cable，并配置CABLINE®-VS相关端部结构，其设计思路正是通过明确的线材和连接器规格建立相对稳定的高速互连通道。不过需要强调，插损并不是由线材一个参数决定的，最终结果还与具体工作频率、线材结构、长度、连接器、PCB以及测试方法有关，因此实际项目不能仅凭产品型号或线长直接推断某一频率下的具体dB插损数值。

-------------------------------------------------------------------------------------------------

从工程师和采购人员角度，如何理解83062的插损控制？

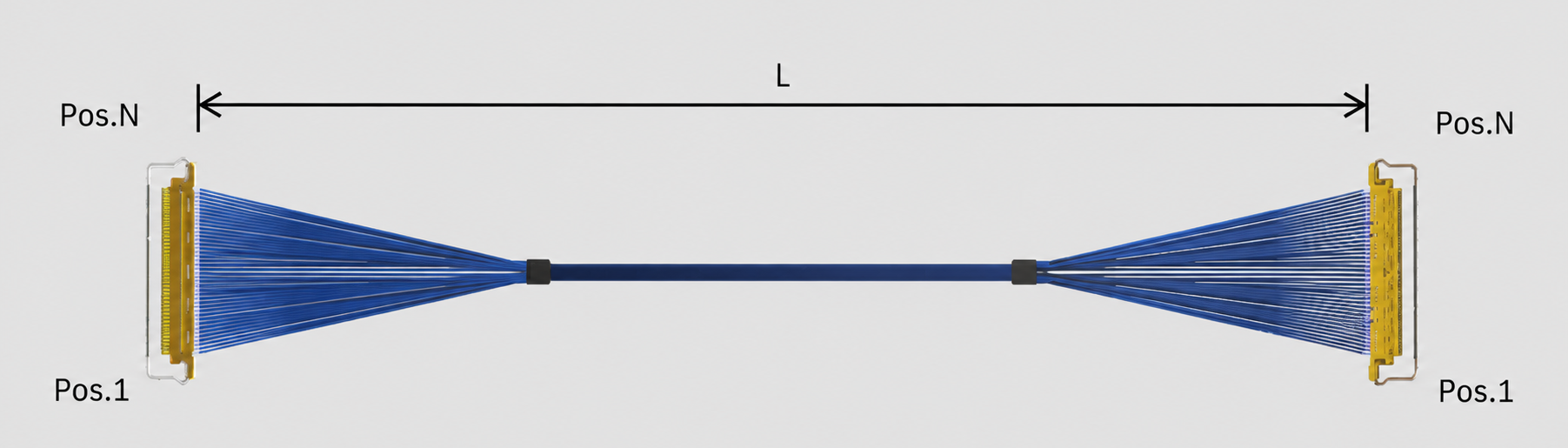

对于工程师来说，I-PEX 83062-100B-01-D最值得关注的是完整的高速互连参数组合：20PIN Micro-Coaxial Cable、AWG#40、50Ω、200.0±5.0mm，以及1-1线位定义。1-1意味着两端对应Pin进行同号连接，即Connector 1 Pin 1对应Connector 2 Pin 1，并依次对应到20PIN。与此同时，线材端采用的连接器型号为20454-220T，完整线束还涉及CABLINE®-VS Plug及相关端部组件。对于采购人员来说，这意味着寻找替代品时不能只提出“20PIN、200MM极细同轴线”这样的宽泛要求，而应把产品料号/型号、PIN数量、AWG线径、阻抗、长度、线位定义以及连接器型号作为基本匹配条件。尤其是插损属于高速电气性能，替代线束即使外形尺寸能够装配，也仍然需要通过实际高速信号测试确认其性能是否满足项目要求。因此，在国产替代过程中，应当同时进行机械尺寸、线序、电气性能及高速Signal Integrity验证，而不是只进行简单的导通测试。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
针对 I-PEX 83062-100B-01-D 的兼容替代，建议以原型号的关键规格建立一套完整的替代基准：20PIN、AWG#40、Micro-Coaxial Cable、50Ω、长度200.0±5.0mm、1-1线位定义，以及20454-220T相关连接器端部结构。其中，200mm长度对于高速信号链路具有实际意义，因为线束长度变化可能影响传输损耗和系统时序裕量；而1-1线位定义则直接关系到设备两端信号的正确对应。我们公司可提供：I-PEX 83062-100B-01-D兼容替代线束方案，可围绕客户实际使用的连接器、线材规格、长度、PIN数量和线位定义进行极细同轴线束生产制造及兼容替代开发。在具体项目中，还可以根据客户的高速接口及工作频率要求，对替代线束进行插损、阻抗、串扰等相关性能验证，从而帮助工程团队判断替代产品是否真正满足原设计要求。对于采购人员而言，这种以“规格匹配+样品验证+批量制造”为基础的替代方式，也更有利于建立稳定的第二供应来源。

-------------------------------------------------------------------------------------------------

插损是评价高速极细同轴线束的重要指标之一
“插损”并不是极细同轴线束是否导通的简单判断，而是高速信号经过线束传输后产生的信号衰减，是Signal Integrity设计中非常重要的指标之一。对于 I-PEX 83062-100B-01-D，其核心规格包括20PIN、AWG#40 Micro-Coaxial Cable、50Ω、200.0±5.0mm以及1-1线位定义，线材端连接器型号为20454-220T。工程师在进行高速设备设计时，应结合实际工作频率、线束长度、连接器及PCB通道综合评估插损和信号完整性；采购人员在进行国产替代时，则应避免只比较价格和外观，而应确认产品料号/型号、连接器、线材规格、长度、线序及高速电气性能是否真正匹配。我是【联邦电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：尹经理 18013280527（微信同号）。对于需要寻找国产兼容替代方案的客户，我们公司可围绕该型号开展极细同轴线束的兼容生产与替代开发，为高速电子设备内部连接提供相应的线束解决方案。
