I-PEX 82866-100B-02-D CABLINE®-CA 0.4mm连接器极细同轴线束替代品

极细同轴线越细，高速传输中的阻抗控制越不能忽视
对于工程师来说，极细同轴线束并不是简单地把普通线缆做得更细，而是在极小外径下依然需要保持稳定的高速信号传输能力。尤其在笔记本电脑、显示设备、工业相机、AI视觉设备及高密度电子设备内部，线束空间越来越有限，信号速率却不断提升，此时特性阻抗控制就成为评价极细同轴线束性能的重要指标之一。以本次介绍的 I-PEX 82866-100B-02-D 为例，其采用 60Pin、AWG40、50Ω Micro-Coaxial Cable、300mm 结构，配套线材端连接器型号为 20634-160T-02，线位定义为 1-N。其中“50Ω”并不是一个简单的参数标注，而是关系到高速信号从发送端经过线缆、连接器再到接收端时能否保持良好匹配的重要基础。

-------------------------------------------------------------------------------------------------

为什么极细同轴线必须控制阻抗？因为高速信号经不起阻抗突变
当信号频率和传输速率不断提高后，线缆已经不能简单按照传统“导线通电”的方式理解，而需要按照传输线进行分析。如果极细同轴线的特性阻抗与系统端接、连接器以及PCB传输结构之间存在明显不匹配，就可能产生信号反射，进而造成波形畸变、眼图恶化、串扰增加以及接收端误码率上升。对于采购人员而言，这也是为什么不能只按照“Pin数、长度、连接器型号”采购高速极细同轴线束；即使外观尺寸和接口能够装配，如果阻抗结构、同轴结构一致性以及制造工艺没有控制好，也可能出现“能装上但高速信号性能达不到要求”的情况。因此，极细同轴线的中心导体尺寸、绝缘层结构、屏蔽层结构以及各层同心度等，都需要在生产过程中进行稳定控制。对于 82866-100B-02-D 这种60路AWG40极细同轴线束来说，60根信号线需要保持较高的一致性，才能为后续高速系统调试和批量生产提供可靠基础。

-------------------------------------------------------------------------------------------------

I-PEX 82866-100B-02-D：60Pin、300mm、1-N的高密度线束参考

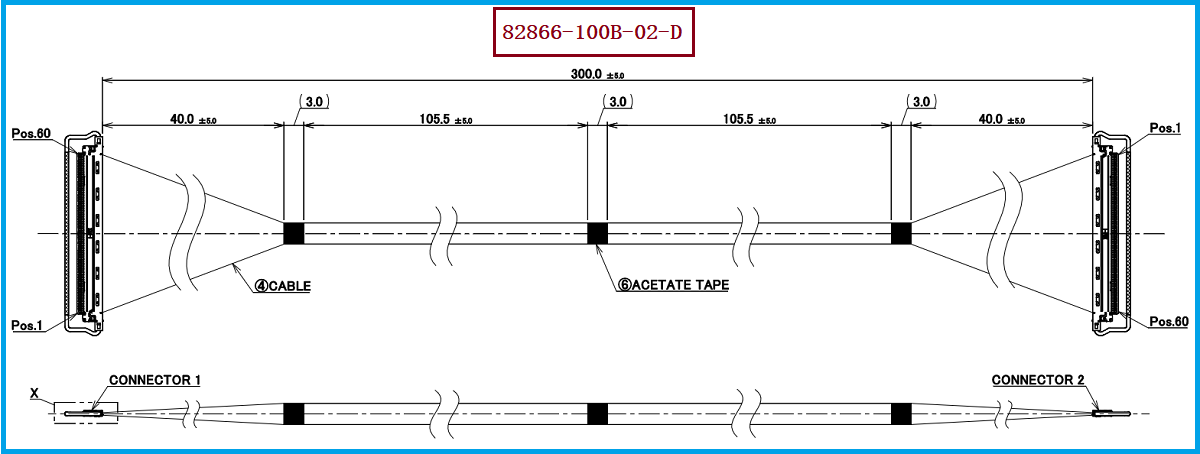

从具体产品结构来看，I-PEX 82866-100B-02-D 是CABLINE®-CA系列60Pin极细同轴线束，采用 AWG40、50Ω Micro-Coaxial Cable，线束长度为 300±5mm，线位定义为 1-N，线材端使用的连接器主体型号为 20634-160T-02。其配套的CABLINE-CA连接结构采用0.4mm Pitch高密度设计，适合在有限PCB及设备内部空间中完成多通道高速信号连接。对于工程师来说，这类产品的难点不仅在于60Pin高密度端接，更在于从线材、端子压接/焊接、屏蔽处理、连接器装配到成品检测的全过程一致性；对于采购人员来说，则需要重点确认Pin数、线位定义、线长、AWG规格、特性阻抗、连接器型号以及批次一致性。因此，在寻找国产兼容替代产品时，不能仅仅追求“型号相同或外观相似”，而应该以原产品的结构、尺寸、电气性能及实际应用要求进行综合匹配。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果项目需要寻找 I-PEX 82866-100B-02-D 的兼容替代线束，建议工程师首先确认设备端的60Pin接口及PCB布局是否与CABLINE-CA体系匹配，再进一步确认 20634-160T-02 连接器规格、300mm线长以及1-N线位定义；在线材方面，则重点关注AWG40 Micro-Coaxial结构及50Ω特性阻抗控制。对于高速应用，替代线束不能只做机械尺寸复制，还应结合阻抗、导通、绝缘、耐压以及高速信号完整性等项目进行验证。尤其是批量采购时，更应关注供应商是否具备稳定的极细同轴线端接、屏蔽处理、Bonding固定及自动化检测能力。我们公司可提供：I-PEX 82866-100B-02-D兼容替代线束方案，可根据客户设备实际结构，对60Pin、AWG40、300mm、1-N等关键规格进行对应开发，并围绕连接器匹配、线位定义、线长及高速传输需求进行兼容性设计，为工程验证、样品打样及后续批量采购提供国产替代选择。

-------------------------------------------------------------------------------------------------

阻抗控制是极细同轴线实现高速稳定传输的关键基础
对于极细同轴线束而言，“细”只是外在特征，真正决定其高速应用价值的，是在极小尺寸下仍能保持稳定的电气结构和制造一致性。以 I-PEX 82866-100B-02-D 为例，60Pin、AWG40、50Ω、300mm及1-N线位定义共同构成了其产品规格体系，而与之配套的 20634-160T-02 连接器则承担着高密度信号可靠连接的重要作用。我是【联邦电子产品网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时联系：尹经理 18013280527（微信同号）。对于工程师而言，阻抗控制直接关系到高速信号完整性；对于采购人员而言，则关系到替代产品能否真正实现稳定装配和批量应用。因此，在选择极细同轴线束供应商时，应从“结构兼容 + 阻抗控制 + 高速性能 + 制造一致性”多个维度综合评估，而不是单纯比较价格或外观。
