I-PEX 82986-100B-01-D CABLINE®-CA 0.4mm连接器极细同轴线束替代品

AI视觉时代，Jetson摄像头为什么越来越重视高速、小型化连接？
随着 NVIDIA Jetson 平台大量应用于机器人、机器视觉、无人机、智能驾驶辅助、边缘AI及工业视觉设备，摄像头模组需要向高分辨率、多摄像头和高速图像数据传输方向发展。NVIDIA官方资料显示，Jetson平台提供MIPI CSI-2等摄像头接口，新一代Jetson平台甚至可以提供多路MIPI CSI-2通道，以满足多摄像头并行采集需求。 对工程师来说，摄像头与主控板之间的连接已经不是简单的“把图像信号接过去”，而是需要同时解决高速差分信号完整性、有限空间内的高密度布线、EMI干扰以及线束柔性等问题。也正因为如此，在不少紧凑型Jetson视觉设备和摄像头模组设计中，极细同轴线成为值得重点考虑的高速内部连接方案。相比普通导线，Micro-Coaxial极细同轴线能够通过同轴传输结构为高速信号提供更加受控的电气环境，同时可以在较小空间内实现多通道密集布线，这与AI视觉设备“小型化+高速化”的发展方向高度契合。

-------------------------------------------------------------------------------------------------

为什么极细同轴线特别适合Jetson摄像头模组？高速MIPI信号更怕“传输路径失控”
摄像头模组输出的图像数据通常需要通过高速串行接口传输到处理器，NVIDIA Jetson生态中MIPI CSI-2就是重要的摄像头接口之一。对于工程师而言，高速信号在实际线束中传输时，需要关注的不仅是理论带宽，还包括阻抗连续性、插入损耗、回波损耗、串扰以及EMI等因素。NVIDIA也明确将传输长度、数据速率和工作环境列为摄像头接口选型的重要考虑因素，并指出MIPI CSI-2适用于较短距离的高速摄像头连接。 极细同轴线的优势就在于信号导体、绝缘介质和屏蔽结构形成相对稳定的传输路径，可以帮助降低外部干扰以及高速信号之间的耦合风险；而在摄像头模组内部空间非常有限的情况下，极细线径又能够满足高密度、多通道布线需求。因此，对于Jetson工业相机、AI视觉摄像头以及机器人视觉模组而言，极细同轴线并不是单纯为了“做得更细”，而是在高速信号传输、空间利用率和结构可靠性之间寻找平衡。

-------------------------------------------------------------------------------------------------

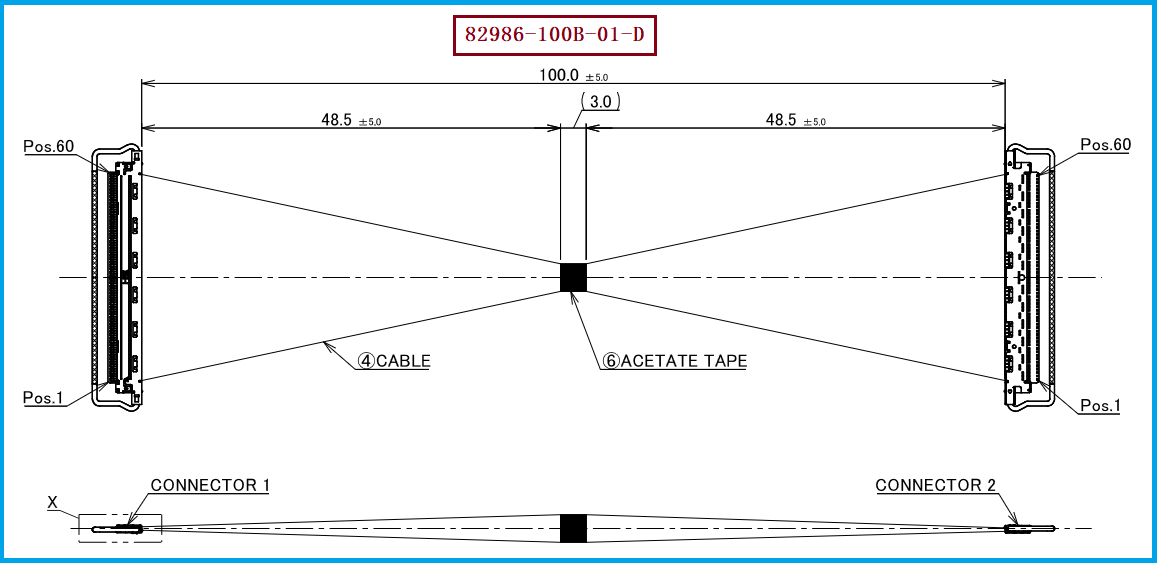

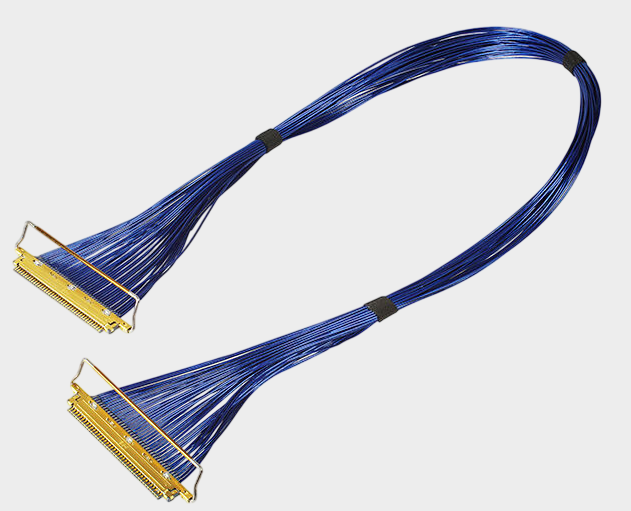

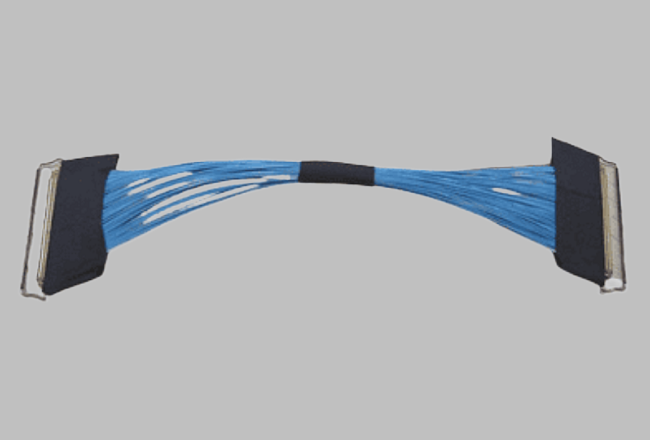

I-PEX 82986-100B-01-D：60Pin、0.4mm Pitch，为高密度摄像头连接提供参考
此次对应的产品型号为 I-PEX 82986-100B-01-D，属于CABLINE®-CA 60Pin极细同轴线束方案，采用40AWG Micro-Coaxial Cable，线束长度为100mm，线位定义为1-1；其线材端使用的连接器主体型号为 20634-160T-02，连接器为60Pin、0.4mm Pitch。I-PEX官方资料显示，CABLINE®-CA采用0.4mm间距、水平对插结构，支持10、12、20、30、40、50和60Pin，并面向高速数据传输应用，平台传输能力参考值可达到32 Gbps/Lane PAM4。 对Jetson摄像头模组设计人员而言，60Pin高密度连接意味着可以在有限空间内完成更多信号通道的集中连接，而0.4mm Pitch则有利于缩小连接区域占用面积。需要注意的是，CABLINE®-CA官方所述32 Gbps/Lane属于连接器平台的参考传输能力，并不代表82986-100B-01-D这条具体线束在任何Jetson系统中都自动达到该速率，实际性能仍需要结合线材、端接、PCB走线以及整机SI测试进行确认。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于正在开发Jetson摄像头模组、AI视觉设备或工业相机的工程师和采购人员，如果现有设计采用 I-PEX 82986-100B-01-D，进行国产替代时建议按照“机械兼容+电气兼容+线位兼容+高速性能验证”四个维度进行确认。首先需要确认60Pin、0.4mm Pitch以及20634-160T-02对应的连接器结构能够满足原设备安装要求；其次需要确认40AWG Micro-Coaxial线材、100mm长度及整体尺寸与原设计匹配；更重要的是，该型号采用1-1线位定义，即一端Pin 1对应另一端Pin 1，因此替代产品不能误用1-N线序。I-PEX官方CABLINE-CA资料也将82986-100B-01-D明确列为“60Pin、Micro-Coaxial、40AWG、L=100mm、1-1”的评估线束型号。 对采购人员而言，建议在价格比较之外同步关注批量一致性、端接可靠性、阻抗及高速信号验证能力。我们公司可提供：I-PEX 82986-100B-01-D兼容替代线束方案，可根据客户原有规格进行60Pin、0.4mm Pitch、40AWG、100mm、1-1线位定义以及连接器端结构匹配，并可针对Jetson摄像头、AI视觉及工业相机应用进行样品验证和批量配套。

-------------------------------------------------------------------------------------------------

Jetson摄像头选择极细同轴线，本质是为了兼顾高速、空间与信号完整性
从Jetson视觉系统的发展趋势来看，摄像头数量增加、图像分辨率提升以及AI实时处理需求增长，都在推动内部摄像头连接向高速化、轻量化和高密度化发展。NVIDIA官方资料显示，Jetson平台持续提供多路MIPI CSI-2摄像头能力，而摄像头接口的选择需要综合考虑数据速率、传输距离及应用环境。 在这样的应用背景下，极细同轴线能够凭借紧凑的同轴结构和较高的布线密度，为摄像头高速信号提供一种适合短距离内部连接的解决思路。对于 I-PEX 82986-100B-01-D 而言，其60Pin、0.4mm Pitch、40AWG、100mm、1-1线位定义以及20634-160T-02连接器，正体现了高密度摄像头线束对“小型连接器+多通道+高速传输”的综合要求。我是【联邦电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。对于需要进行国产替代、供应链优化或第二供应商开发的客户，我们持续专注于极细同轴线束兼容替代方案的研发与制造，可为Jetson摄像头模组、机器视觉、机器人视觉及AI视觉设备提供相应的极细同轴线束配套。
