I-PEX 82146-100B-02-D CABLINE®-CA 0.4mm连接器极细同轴线束替代品

60Pin高密度设计，满足精密设备高速信号连接需求

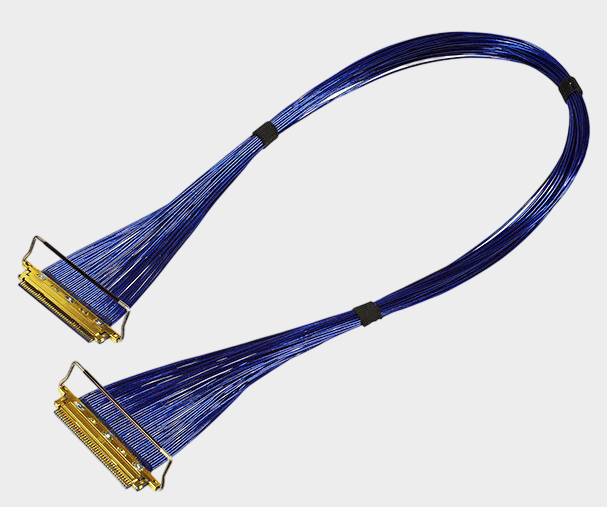

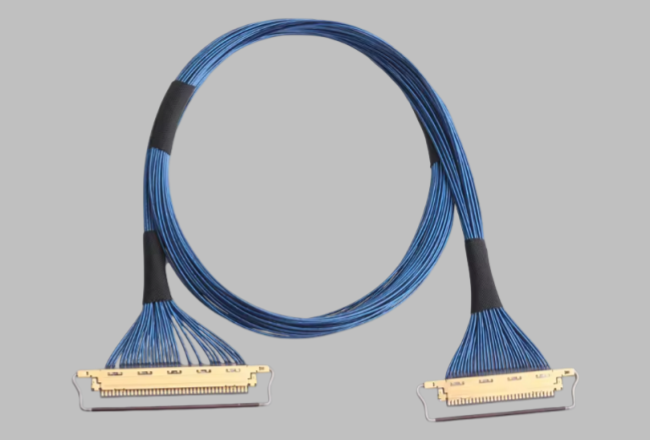

在笔记本电脑、显示设备、工业视觉、服务器及其他高密度电子设备中，内部空间越来越紧凑，同时对高速信号传输和多通道连接的要求不断提高。I-PEX 82146-100B-02-D属于CABLINE®-CA系列极细同轴线束产品，采用0.4mm Pitch高密度连接设计，产品为60Pin、40AWG极细同轴线、200MM长度、1-N结构。其配套线材端连接器型号为20634-160T-02，适用于对连接密度、线束尺寸及信号完整性具有较高要求的应用场景。对于工程师而言，这类极细同轴线束的价值并不仅仅在于“线径更细”，而在于通过极细同轴结构、精密端接工艺以及高密度连接器的组合，在有限设备空间内实现多路信号的可靠连接。

-------------------------------------------------------------------------------------------------

极细同轴线束线芯为什么重视铜材？常用铜材有哪些？
线芯是极细同轴线束实现电流与高速信号传输的核心导体，其铜材选择会影响导电性能、柔韧性、耐弯折能力、焊接及端接工艺表现。行业中常见的线芯导体主要包括裸铜、镀锡铜、镀银铜以及部分铜合金类材料。裸铜具有较好的导电性能，适合对电阻和信号传输性能要求较高的场景；镀锡铜是在铜导体表面增加锡层，可改善抗氧化和加工过程中的可靠性；镀银铜通常用于对高频性能、导电性能或特殊环境适应性要求更高的场景。对于极细同轴线而言，由于导体尺寸本身非常小，因此不能简单地认为“铜材越贵越好”，实际选型还需要综合考虑线径、阻抗、频率、弯折要求、端子压接/焊接工艺以及整机使用环境。工程师在进行替代设计时，应将线芯铜材与绝缘层、屏蔽层、外被以及连接器端接工艺作为一个完整系统进行评估。

-------------------------------------------------------------------------------------------------

40AWG极细同轴结构，对制造工艺提出更高要求
I-PEX 82146-100B-02-D采用40AWG极细同轴线材，并与20634-160T-02连接器配套使用。对于40AWG级别的极细同轴线束，生产难点往往集中在线芯处理、绝缘层剥离、屏蔽层处理、同轴结构保持以及连接器精密端接等环节。尤其在60Pin高密度结构下，每一路通道都需要保持稳定一致的加工质量，否则可能对阻抗一致性、串扰、信号衰减及长期连接可靠性造成影响。因此，替代此类进口品牌线束时，并不是简单按照“连接器+线材+长度”进行复制，而需要结合连接器规格、40AWG线材结构、端接方式和整体尺寸进行工艺匹配。对于采购人员来说，选择具备极细同轴线束自主生产和精密加工能力的供应商，也有助于降低供应链对单一进口品牌产品的依赖。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于需要寻找国产替代方案的工程师和采购人员，建议首先确认原产品的Pin数、连接器型号、线材AWG规格、线束长度、端接结构以及设备内部安装空间，再进行样品兼容验证。本方案对应的参考产品为I-PEX 82146-100B-02-D，60Pin、40AWG、200MM，配套连接器型号20634-160T-02。在替代设计中，可以围绕原产品的连接器接口、线材结构及机械尺寸进行匹配，并根据实际应用要求对线芯铜材、屏蔽结构及线束加工工艺进行优化。我们公司可提供：I-PEX 82146-100B-02-D兼容替代线束方案，可根据客户的设备结构、连接器要求、线材规格及长度需求进行极细同轴线束定制，为研发验证、样品测试以及批量采购提供国产化替代选择。

-------------------------------------------------------------------------------------------------

从“线材替代”走向完整极细同轴线束解决方案

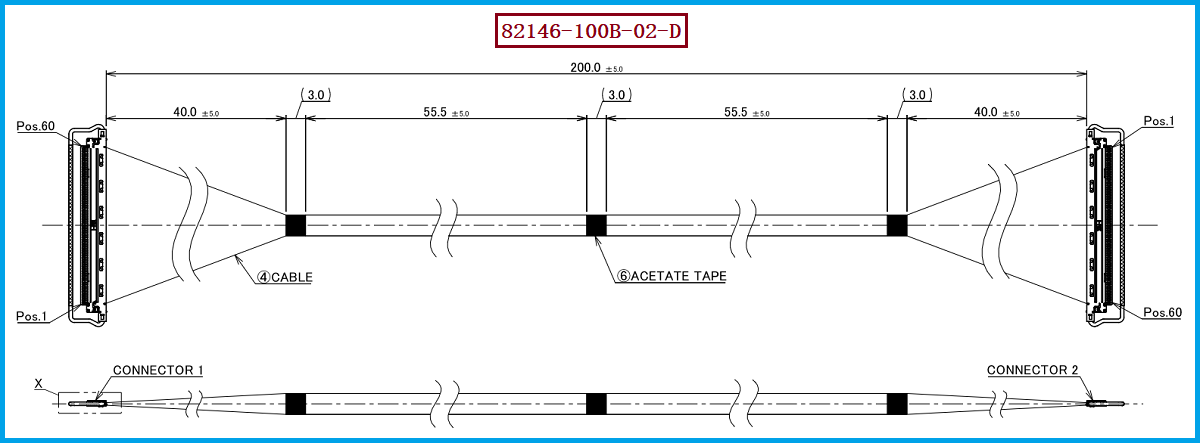

I-PEX 82146-100B-02-D的核心特点可以概括为60Pin高密度、40AWG极细同轴线、200MM长度以及20634-160T-02配套连接器。而在极细同轴线束的实际应用中，线芯铜材只是影响产品性能的一个环节，还需要综合考虑同轴结构、屏蔽效果、阻抗控制、端接精度、弯折可靠性及连接器匹配等因素。我们公司专注于极细同轴线束的生产制造，可针对类似I-PEX CABLINE®-CA系列产品开展国产兼容替代与定制开发，为工程师提供样品验证及技术方案支持，为采购人员提供更灵活的供应链选择。我是【联邦电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。如果您正在寻找I-PEX极细同轴线束国产替代方案，或对40AWG、60Pin、200MM等规格的极细同轴线束有采购及定制需求，欢迎联系我们进行产品选型与方案沟通。
