I-PEX 82865-100B-02-D CABLINE®-CA 0.4mm连接器极细同轴线束替代品

60Pin高密度连接：I-PEX 82865-100B-02-D极细同轴线束解析

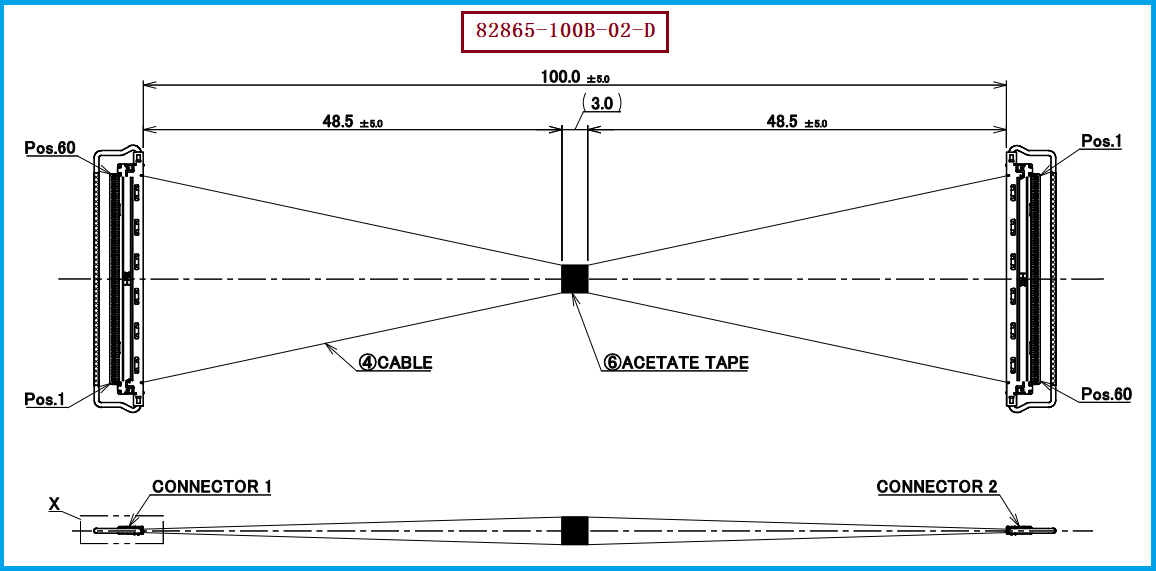

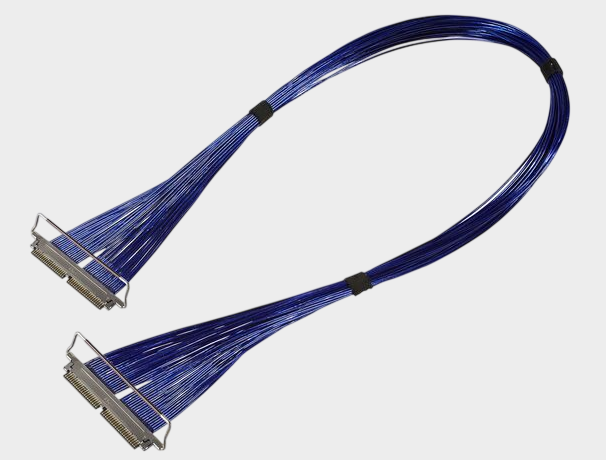

在笔记本电脑、高清显示设备、工业视觉、AI设备及其他高速电子产品中，设备内部连接正不断向高速化、小型化、高密度化发展。以本次介绍的 I-PEX 82865-100B-02-D 为例，这是一款CABLINE®-CA系列60Pin极细同轴线束，采用Micro-Coaxial极细同轴线材，线长为100mm，属于1-N连接形式。其配套线材端连接器型号为 20634-160T-02，对应可适配的线材规格为 AWG#40。对于工程师而言，这类产品的价值不仅在于完成60路信号连接，更在于利用极细同轴线在有限空间内实现高密度高速信号传输；对于采购人员而言，则需要同时关注型号、Pin数、线长、线材规格、连接器匹配关系及国产兼容替代能力。针对这一型号的应用需求，我们公司可提供 I-PEX 82865-100B-02-D 兼容替代线束方案，可根据客户实际设备结构、连接器及线材参数进行极细同轴线束开发与制造。

-------------------------------------------------------------------------------------------------

极细同轴线束行业中的“AWG”到底是什么？
在选购或设计极细同轴线束时，工程师和采购人员经常会看到 AWG#40、AWG#42、AWG#38 等标识，那么“AWG”到底是什么？AWG全称是 American Wire Gauge，即美国线规，它主要用于表示导线的粗细规格。AWG数字与导线直径之间呈现一个非常重要的规律：**AWG数字越大，导线越细；AWG数字越小，导线越粗。**因此，AWG#40属于非常细的导线规格，特别适合空间受限、高密度布线的电子设备。对于极细同轴线束来说，AWG并不只是一个简单的“线径参数”，它会进一步影响线材的电流承载能力、机械强度、柔韧性、线束整体尺寸以及高速信号传输设计。例如，I-PEX CABLINE®-CA系列支持多种Micro-Coaxial Cable规格，而本次 I-PEX 82865-100B-02-D所对应的线材端连接器 20634-160T-02，其适配的核心线材规格就是 AWG#40。因此，在进行国产替代选型时，如果原产品采用AWG#40极细同轴线，不能仅仅按照“外观相似”进行替换，还需要重点确认线径、同轴结构、阻抗特性、衰减、屏蔽性能以及端接工艺是否与原应用需求相匹配。

-------------------------------------------------------------------------------------------------

从工程师和采购视角看：AWG#40为什么适合高密度极细同轴线束？
对于工程师而言，AWG#40极细同轴线的优势首先体现在尺寸控制与布线灵活性上。导线更细，可以帮助降低线束空间占用，使多根信号线能够在较小的设备内部空间中进行高密度排列，这对于60Pin级别的连接方案尤其重要。同时，极细同轴线自身采用同轴结构，信号导体外围具有屏蔽层，在高速信号传输中能够帮助改善信号之间的隔离效果，并有利于进行阻抗控制和信号完整性设计。CABLINE®-CA连接器采用0.4mm Pitch水平对插结构，并支持最高32 Gbps/Lane PAM4的参考高速传输能力，因此其设计理念与高速、小型化、高密度内部连接需求高度契合。对于采购人员来说，则应避免单纯以“AWG#40越细越好”作为判断标准，因为线材规格需要与实际电流、信号频率、传输距离、机械环境和连接器端接能力综合匹配。AWG越大并不意味着整体性能一定越高，而是意味着导线更细，具体是否适合需要根据系统需求进行选型。因此，针对 82865-100B-02-D 这类60Pin极细同轴线束，在进行供应商替代时，应重点核对产品型号、60Pin数量、100mm长度、AWG#40线材、20634-160T-02连接器以及端接尺寸和高速信号性能，而不是只比较采购单价。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于需要替代 I-PEX 82865-100B-02-D 的客户，建议工程师首先确认原设备使用的连接器接口、Pin定义、线束长度及安装方向，再进一步确认线材规格。此次目标产品的关键组合可以理解为：60Pin + Micro-Coaxial极细同轴线 + AWG#40 + 100mm + 1-N + 20634-160T-02线材端连接器。其中，20634-160T-02是非常关键的配套连接器型号，替代线束在实际开发时需要重点确认连接器的机械尺寸、端子排列、插合关系及线材端加工方式。对于批量采购项目，还建议采购人员要求供应商提供样品进行装机验证，并重点验证插拔配合、保持力、线束尺寸、导通性能、高速信号完整性及批量一致性。如果客户设备已经按照I-PEX CABLINE®-CA系列接口进行设计，那么兼容替代的重点就应放在连接器匹配+AWG#40极细同轴线+端接工艺+线束尺寸+电气性能的整体一致性上。我们公司可提供 I-PEX 82865-100B-02-D 兼容替代线束方案，围绕60Pin、AWG#40及对应连接器应用进行线束制造，可根据客户的实际长度、Pin定义、走线方式及设备空间要求提供相应的极细同轴线束定制与替代方案。

-------------------------------------------------------------------------------------------------

从一个AWG#40，看懂极细同轴线束的选型逻辑
I-PEX 82865-100B-02-D是一款具有代表性的60Pin高密度极细同轴线束，其配套线材端连接器型号为 20634-160T-02，适配核心线材规格为 AWG#40。在极细同轴线束领域，AWG并不是一个可以忽略的小参数，它直接关系到线材粗细、空间占用、柔韧性、电流承载能力以及线束整体设计；其中AWG数字越大，导线通常越细。因此，当工程师进行高速设备内部连接设计，或采购人员寻找原厂产品的兼容替代供应商时，应从型号、Pin数、线长、AWG规格、连接器、端接工艺以及高速信号性能等多个维度进行综合判断。我是【联邦电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：尹经理 18013280527（微信同号）。对于需要国产替代的应用场景，我们可围绕 I-PEX 82865-100B-02-D 开展兼容替代极细同轴线束的设计与制造，为客户提供更加灵活的线束供应与定制选择。
