I-PEX 82985-100B-01-D CABLINE®-CA 0.4mm连接器极细同轴线束替代品

极细同轴线束能承载多高频率的信号？

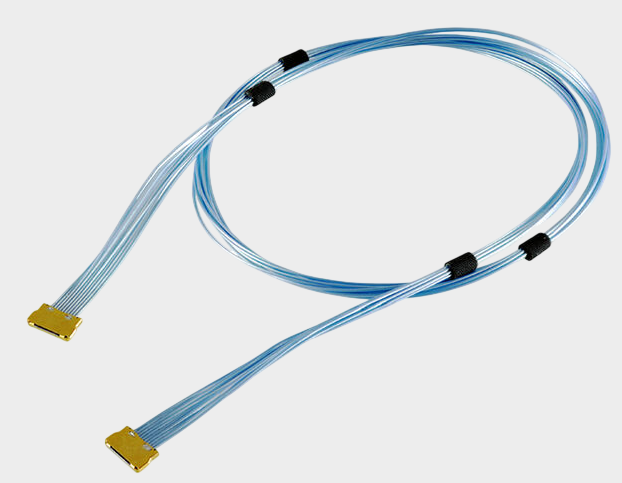

工程师在选择极细同轴线束时，经常会关注一个问题：极细同轴线束究竟能承载多高频率的信号？实际上，对于高速线束而言，不能简单用一个“最高多少GHz”的数字来判断其传输能力，更重要的是看线材结构、特性阻抗、连接器性能、传输速率、线束长度以及整个链路的信号完整性。以 I-PEX 82985-100B-01-D 为例，该产品属于CABLINE®-CA系列50Pin极细同轴线束，采用AWG#40、50Ω Micro-Coaxial Cable，线束长度为300.0±5.0mm，线位定义为1-1。其线材端使用的连接器型号为20634-150T-02，连接器为50PIN、0.4MM Pitch。CABLINE®-CA连接器平台官方资料标示最高可支持32 Gbps/Lane PAM4相关高速传输应用。因此，在工程设计中，与其单独追问“能承载多少GHz”，不如结合实际信号速率和系统链路进行评估。

-------------------------------------------------------------------------------------------------

为什么不能简单用“频率GHz”判断极细同轴线束的高速性能？
对于高速数字信号而言，数据速率和信号频率并不是完全相同的概念。例如PAM4采用多电平信号传输，同样的数据速率下，其实际频谱特性与传统NRZ信号存在差异。因此，32 Gbps/Lane并不能简单等同于32GHz。工程师在进行高速线束选型时，更应该关注特性阻抗是否稳定、插损是否满足系统要求、回损是否可控、串扰是否合理，以及连接器与线材之间是否保持良好的阻抗连续性。CABLINE®-CA采用0.4mm超细间距、水平对插、机械锁扣、屏蔽及多点接地设计，官方资料将其定位于高速、小型化连接应用。对于采购人员来说，这也意味着采购极细同轴线束时不能只比较单价和线径，而应该确认具体的连接器型号、Pin数量、Pitch、线材规格、长度和高速性能是否与原方案一致。

-------------------------------------------------------------------------------------------------

I-PEX 82985-100B-01-D的高速传输规格如何理解？

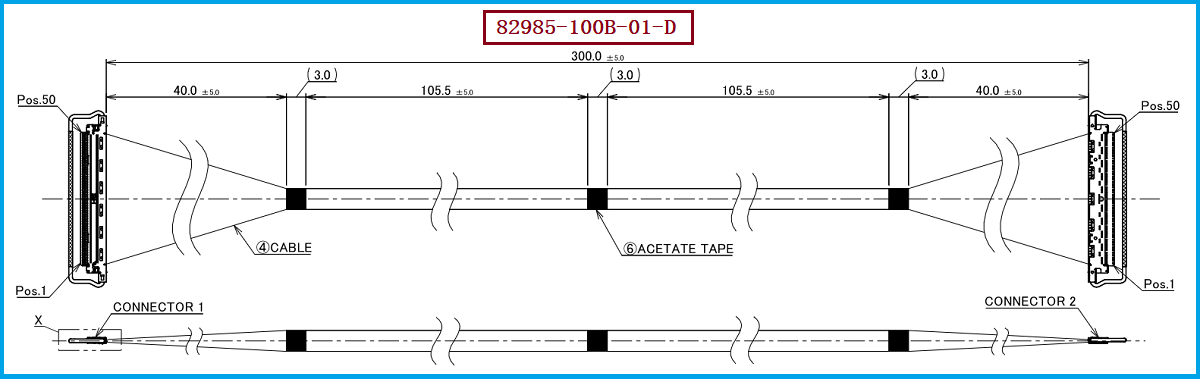

从具体产品来看，I-PEX 82985-100B-01-D是一款50Pin、0.4mm Pitch、AWG#40、50Ω、300mm、1-1线位定义的CABLINE®-CA极细同轴线束，其线材端连接器型号为20634-150T-02。其中，50PIN和0.4MM Pitch决定了它属于高密度连接方案，AWG#40和50Ω则是高速信号传输设计中的重要线材参数。CABLINE®-CA系列资料显示，其面向包括USB4、Thunderbolt、DisplayPort、HDMI、eDP、MIPI等高速接口在内的应用，并标示最高32 Gbps/Lane PAM4相关能力。需要强调的是，连接器系列的最高传输能力不等于任何采用该连接器的300mm线束都可以直接达到该速率。实际能够支持多高速率，需要结合具体线材结构、线束长度、端接工艺、连接器匹配以及整机PCB走线进行SI验证。因此，对于工程师而言，“32 Gbps/Lane”更适合作为连接器平台的高速应用能力参考，而不是脱离具体系统条件直接承诺某一条线束的最终工作频率。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果需要对I-PEX 82985-100B-01-D进行国产兼容替代，建议工程师和采购人员把产品规格作为一个完整组合进行确认：50Pin、0.4mm Pitch、AWG#40、50Ω、300.0±5.0mm、1-1线位定义以及20634-150T-02连接器结构都属于重要匹配条件。尤其是CABLINE®-CA 50Pin产品存在不同长度和不同线位配置，例如100mm、200mm、300mm以及1-N、1-1等不同方案，因此不能仅凭“CABLINE-CA 50Pin”判断可以直接替换。根据已提供的I-PEX资料，82983-100B-01-D、82984-100B-01-D和82985-100B-01-D分别对应100mm、200mm和300mm的50Pin、40AWG、1-1线束方案。 对于有国产化需求的客户，我们可以围绕原产品的连接器、线材、Pin数、Pitch、长度、线位定义以及实际应用要求进行兼容开发与样品验证，我们公司可提供：I-PEX 82985-100B-01-D兼容替代线束方案，帮助工程师降低重新设计连接结构的工作量，同时为采购人员提供更多供应链选择。

-------------------------------------------------------------------------------------------------

判断极细同轴线束高速能力，要看完整信号链路
极细同轴线束能承载多高频率的信号？并不能简单通过线材“够不够细”或者一个GHz数值进行判断。真正决定高速传输能力的是线材结构、特性阻抗、连接器、端接工艺、线束长度以及PCB链路共同形成的整体信号性能。I-PEX CABLINE®-CA平台具备0.4mm Pitch、高密度50Pin、机械锁扣、屏蔽及多点接地等特点，并面向最高32 Gbps/Lane PAM4相关高速应用；而 I-PEX 82985-100B-01-D则进一步明确到50Pin、AWG#40、50Ω、300mm和1-1线位定义，并配套20634-150T-02连接器。对于工程师，选型时应以实际信号完整性验证结果为依据；我是【联邦电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。对于采购人员，则应确保替代产品在机械、电气、线序及高速传输性能方面形成完整匹配，这样才能真正实现稳定可靠的国产兼容替代。
