I-PEX 82984-100B-01-D CABLINE®-CA 0.4mm连接器极细同轴线束替代品

内窥镜越来越小，为什么线束反而成为关键部件？
随着高清、超高清、智能成像以及微型化医疗设备的发展，医疗内窥镜需要在非常有限的内部空间中完成图像采集、信号传输和设备控制。尤其是摄像头端采集到的图像数据，需要通过内部高速线束稳定传输至后端处理电路，因此传统体积较大的线缆越来越难以满足内窥镜内部紧凑布线的需求。极细同轴线束将多路独立的同轴信号通道集成在很小的空间内，同时具备高速信号传输所需要的阻抗控制和屏蔽能力，因此非常适合空间受限、高速信号密集的医疗影像设备。I-PEX CABLINE®-CA系列采用0.4mm接触间距、水平对插结构，并支持Micro-Coaxial Cable等多种线缆方案，产品定位正是面向高速、小型化、高密度连接场景。

-------------------------------------------------------------------------------------------------

医疗内窥镜为什么必须用极细同轴线束？
对于工程师而言，内窥镜使用极细同轴线束并不仅仅是为了“线更细”，更重要的是在有限空间内同时解决高速信号传输、抗电磁干扰、信号完整性和高密度布线等问题。内窥镜摄像模块产生的图像数据量较大，如果线束的阻抗控制不稳定、屏蔽能力不足或者多路信号之间串扰严重，就可能影响后端图像处理系统接收到的数据质量。极细同轴结构通过独立的同轴传输通道实现信号与屏蔽结构的组合，有利于降低外部干扰及高速信号之间的相互影响；而CABLINE®-CA连接器进一步采用屏蔽和多点接地设计，并支持最高32Gbps/Lane PAM4的高速传输能力，因此对于工业相机、机器视觉以及高分辨率影像等高速数据应用具有较好的适配基础。

-------------------------------------------------------------------------------------------------

I-PEX 82984-100B-01-D极细同轴线束有哪些值得关注的参数？

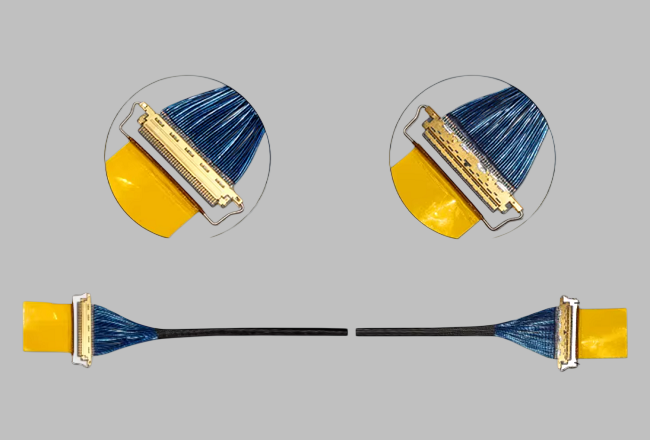

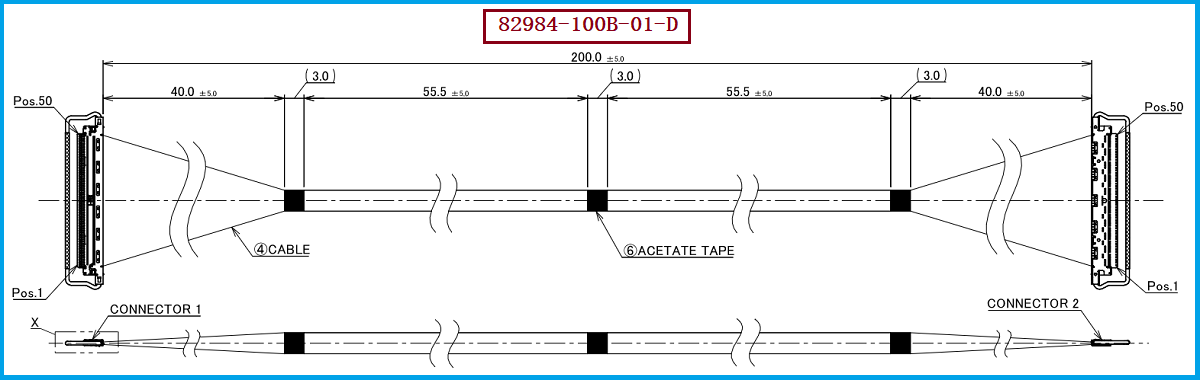

从工程选型角度来看，本方案对应的极细同轴线束产品料号/型号为I-PEX 82984-100B-01-D，采用50Pin、AWG#40 Micro-Coaxial Cable、50Ω特性阻抗结构，线束长度为200mm，两个端部采用对应的CABLINE®-CA连接器组件，线材端使用的连接器型号为20634-150T-02，同时该款线束的线位定义为1-1，也就是两端对应Pin位进行直通连接。对于需要进行国产替代的工程师和采购人员来说，这几个参数应作为基础匹配条件重点确认：不仅需要确认50Pin、200mm和AWG#40，还需要确认连接器机械尺寸、0.4mm Pitch、线位定义、阻抗以及端部结构是否与原设计一致。CABLINE®-CA本身支持AWG36、AWG38、AWG40、AWG42、AWG44等Micro-Coaxial Cable规格，并提供10Pin至60Pin等不同配置，可根据具体设备的信号通道数量进行选型。

-------------------------------------------------------------------------------------------------

工程师与采购人员如何选择兼容替代方案？
对于工程师而言，医疗内窥镜线束替代不能简单理解为“连接器能插上就可以”，更需要从机械兼容、电气兼容、线位兼容和高速信号兼容四个维度进行验证；对于采购人员，则需要重点确认产品料号、Pin数量、线径、长度、连接器型号、线位定义以及批量一致性。针对本款产品，建议将I-PEX 82984-100B-01-D、50Pin、AWG#40、50Ω、200mm、连接器20634-150T-02、线位定义1-1作为替代方案的基础规格进行核对，并进一步根据实际内窥镜设备的空间尺寸、弯折路径及高速信号要求进行样品验证。我们公司可提供：I-PEX 82984-100B-01-D兼容替代线束方案，可根据客户实际产品结构和应用需求，围绕极细同轴线、连接器端接、线长、Pin位定义及线束结构进行定制开发，帮助工程团队降低更换供应链时的设计调整成本，同时为采购人员提供更加灵活的国产替代供应方案。

-------------------------------------------------------------------------------------------------

极细同轴线束是医疗影像小型化与高速化的重要连接方案
医疗内窥镜对内部连接线束的要求，本质上是“更小的空间、更高的数据量、更稳定的信号和更可靠的连接”之间的综合平衡。极细同轴线束凭借小型化、高密度、多通道以及适合高速信号传输的结构特点，可以为内窥镜摄像及医疗影像设备的内部高速连接提供一种有效方案。以I-PEX 82984-100B-01-D为参考，其50Pin、AWG#40、50Ω、200mm、1-1线位定义以及20634-150T-02连接器配置，为工程师进行兼容设计和采购人员进行国产替代选型提供了明确的规格参考。我是【联邦电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。对于正在进行医疗内窥镜、工业内窥镜、微型摄像设备或其他高密度高速信号设备线束开发的企业，可根据实际接口和结构要求开展样品验证与兼容替代设计。
