I-PEX 82983-100B-01-D CABLINE®-CA 0.4mm连接器极细同轴线束替代品

极细同轴线束的优势在高速信号，而不是大功率供电

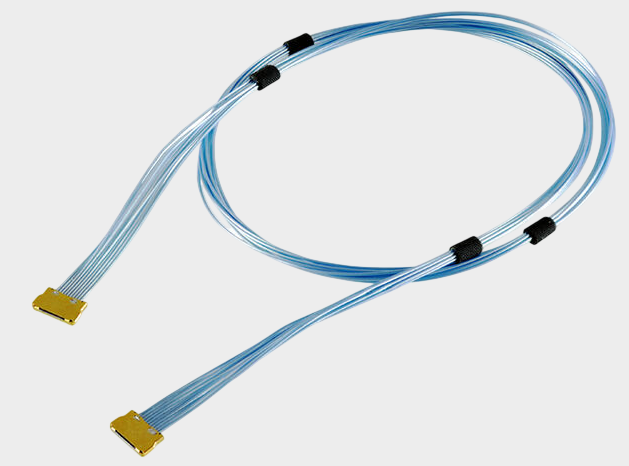

极细同轴线束最大的价值，并不是承担大电流，而是在有限的设备内部空间中实现高密度、高速、低干扰的信号传输。以 I-PEX 82983-100B-01-D 为例，该产品属于CABLINE®-CA 50P HARNESS，采用50根Micro-Coaxial Cable极细同轴线，线材规格为AWG#40、50Ω，整体长度为100.0±5.0mm，两端配套的线材端连接器型号为20634-150T-02。CABLINE®-CA采用0.4mm Pitch、水平对插结构，并支持多种极细同轴线规格，其设计重点是高速信号连接、小型化和高密度布线。因此，从产品定位来看，这类线束更适合显示、摄像、MIPI、eDP以及其他高速数据传输场景，而不是作为大功率设备中的主要电源线使用。

-------------------------------------------------------------------------------------------------

为什么极细同轴线束不能用于大功率设备？核心限制是电流承载能力

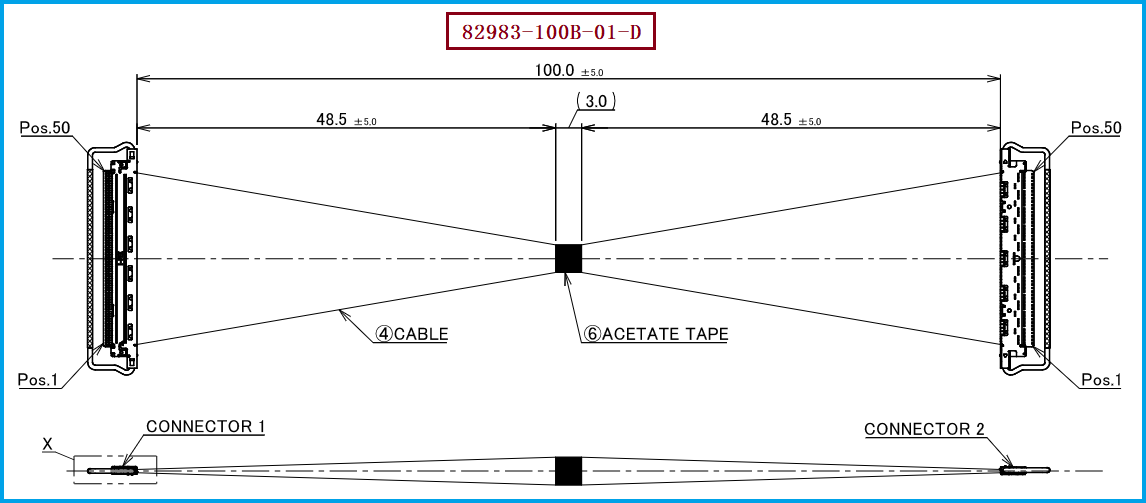

工程师在选线时首先需要区分“信号传输能力”和“电流承载能力”。82983-100B-01-D采用AWG#40极细同轴线，而CABLINE®-CA资料显示，AWG#40对应的额定电流为约0.3A/contact。当电流持续增大时，导体自身的电阻会产生明显的焦耳热，其发热功率可以理解为 P=I²R，电流越大，发热增长越快。由于AWG#40导体非常细，其允许的载流能力远低于用于大功率供电的粗规格电源线。如果让极细同轴线长期承担较大的电流，可能产生温升过高、线路压降增加、绝缘材料受热以及连接器端子可靠性下降等问题。与此同时，82983-100B-01-D具体线束图纸还标注了额定电压30V以及**Harness工作温度最高80℃**等要求，因此不能简单把它理解为可以用于大功率电源传输的通用线缆。

-------------------------------------------------------------------------------------------------

极细同轴线为什么更适合高速信号？“细”恰恰是它满足高密度连接需求的原因
从结构和应用角度看，极细同轴线束与普通电源线承担的是不同任务。极细同轴线通过中心导体传输信号，并利用外围屏蔽结构控制电磁耦合和干扰，同时通过受控阻抗结构改善高速信号传输过程中的反射与波形失真。82983-100B-01-D采用50Ω AWG#40 Micro-Coaxial Cable，并配置50Pin高密度连接结构，其优势在于能够在非常有限的设备内部空间中布置大量独立信号通道。对于工程师来说，这意味着它更应该被放在“高速信号链路”中评估，而不是按照“大功率线束”的思路选型。尤其是MIPI、eDP、高速摄像及显示等应用，关注重点通常是阻抗、插入损耗、回波损耗、串扰、时延一致性以及连接器端接质量；而对于电源路径，则应根据实际电流、电压、温升、压降和安全裕量选择更加合适的导体规格和连接方案。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议：不要只看Pin数和外观判断是否能够替代

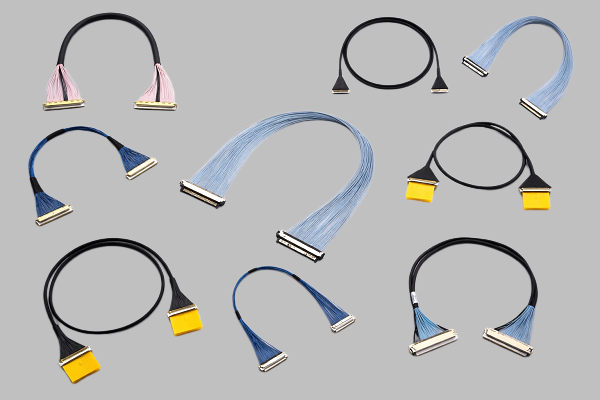

对于工程师进行设计替代、以及采购人员寻找国产兼容产品时，不能仅仅依据“50Pin、100mm、AWG#40”判断线束是否能够直接使用。I-PEX 82983-100B-01-D的完整关键条件包括50Pin、AWG#40、50Ω、100mm、1-1 Pin Assignment以及20634-150T-02连接器结构，其中1-1线序意味着一端Pin 1对应另一端Pin 1，替代产品必须确认Pin Assignment与原设备一致。如果应用是高速信号，还需要进一步验证阻抗连续性、信号完整性以及实际设备通信性能；如果应用涉及供电，则必须重新核算单Pin电流、总电流、温升、压降及连接器额定能力，而不能直接将极细同轴线束用于大功率负载。我们公司可提供：I-PEX 82983-100B-01-D兼容替代线束方案，可根据客户设备结构、连接器配置、Pin定义、线材规格及线束长度进行极细同轴线束兼容开发，为研发打样、国产替代和批量采购提供相应解决方案。

-------------------------------------------------------------------------------------------------

极细同轴线束不是“功率线”，而是高密度高速信号连接方案
I-PEX 82983-100B-01-D采用50根AWG#40、50Ω极细同轴线，长度为100mm，配套20634-150T-02连接器，其设计核心是利用极细同轴结构实现高密度、高速、低干扰的信号连接。由于AWG#40线材的载流能力有限，CABLINE®-CA资料给出的AWG#40额定电流约为0.3A/contact，因此它并不适合承担大功率设备所需要的持续大电流供电任务。对于工程师而言，正确的选型思路应该是“高速信号用极细同轴，功率传输选合适载流规格的电源线”；我是【联邦电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理 18013280527（微信同号）。对于采购人员而言，则应同时核对型号、Pin数、线序、长度、AWG、阻抗、连接器及电气性能，而不能仅以外观相似作为替代依据。选择匹配的极细同轴线束，才能在设备小型化的同时兼顾高速传输可靠性和长期使用稳定性。
