I-PEX 82864-100B-02-D CABLINE®-CA 0.4mm连接器极细同轴线束替代品

50PIN高密度结构，I-PEX 82864-100B-02-D适合高速设备内部连接

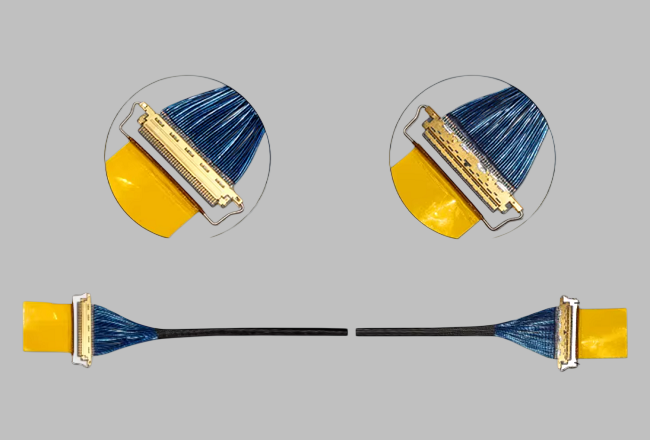

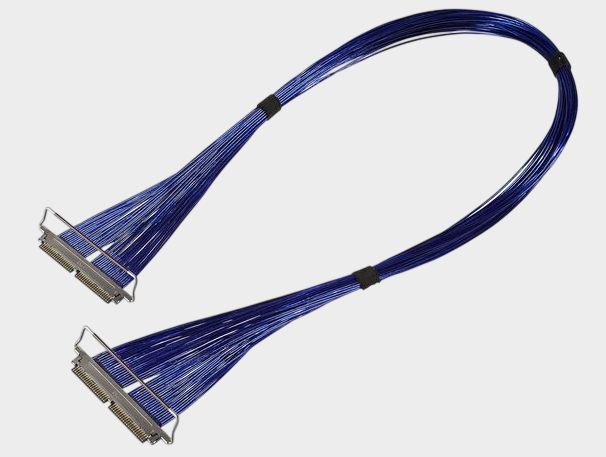

随着笔记本电脑、AI计算设备、工业相机、高分辨率显示设备等产品不断向轻薄化、高速化方向发展，设备内部线缆不仅需要占用更小空间，还必须具备良好的高速信号传输能力。I-PEX 82864-100B-02-D 是一款CABLINE®-CA系列50PIN极细同轴线束，采用AWG#40、50Ω Micro-Coaxial极细同轴线，标准线束长度为300±5mm，线材端配套使用 I-PEX 20634-150T-02 连接器，该连接器为50PIN、0.4mm超细间距结构，并可适配AWG#40极细同轴线。对于工程师而言，50PIN+0.4mm Pitch能够在有限PCB空间内实现高密度信号连接；对于采购人员而言，82864-100B-02-D的具体料号、连接器型号、线材AWG和长度均可作为国产替代供应商进行样品匹配和规格确认的重要依据。

-------------------------------------------------------------------------------------------------

极细同轴线是否支持USB 3.1 Gen 2传输？关键要看完整高速链路
答案是：极细同轴线可以应用于USB 3.1 Gen 2高速信号传输，但是否能够满足最终USB 3.1 Gen 2产品要求，不能仅根据“极细同轴线”三个字直接判断。 USB 3.1 Gen 2后来纳入USB 3.2规范体系，其对应的高速传输等级通常称为USB 3.2 Gen 2，最高10Gbps。I-PEX CABLINE®-CA官方资料将USB 3.2 Gen2列入其高速应用方向，因此，采用CABLINE-CA连接器和匹配的Micro-Coaxial线束，可以用于这一等级的高速内部互连。不过，工程师需要特别注意，USB接口最终性能取决于连接器、极细同轴线、端接工艺、PCB走线、阻抗控制、插损、回损、串扰以及整机系统设计等多个因素。因此，“连接器支持USB 3.2 Gen2”并不等于任意一条极细同轴线束都自动通过USB认证，实际项目仍需要根据系统要求进行高速信号完整性验证。

-------------------------------------------------------------------------------------------------

为什么AWG#40极细同轴线适合USB 3.1 Gen 2等高速应用？
USB 3.1 Gen 2属于10Gbps级高速接口，相比普通低速信号，对传输链路的阻抗一致性、信号衰减和串扰控制提出了更高要求。极细同轴线采用中心导体、绝缘层和屏蔽结构，可以为高速信号提供相对稳定的传输环境，同时兼顾线缆小型化和柔性布线需求。本次产品采用的AWG#40 50Ω Micro-Coaxial Cable，与 20634-150T-02 50PIN连接器方案结合，可用于高密度内部高速信号连接。CABLINE®-CA本身采用0.4mm Pitch、水平对插以及机械锁扣结构，并面向高速数据传输应用，官方资料给出的参考高速能力可达到32Gbps/Lane PAM4。因此，在USB 3.1 Gen 2、USB 3.2 Gen2、eDP、HDMI、DisplayPort、MIPI等高速应用中，工程师可以根据具体通道数量、阻抗要求和设备结构选择相应的极细同轴线束方案。需要强调的是，最终协议速率应以完整系统验证结果为准，而不能单独由线径AWG或连接器型号推导。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于需要替代I-PEX 82864-100B-02-D的工程项目，建议工程师和采购人员按照“连接器+线材+线序+长度+电气性能”进行整体确认，而不是单纯寻找一款外观相似的50PIN线束。首先应确认线材端连接器为I-PEX 20634-150T-02，连接器对应50PIN、0.4mm Pitch，并确认所配线材为AWG#40；其次应核对原产品的300±5mm长度、50Ω Micro-Coaxial线材以及具体Pin Assignment，确保替代产品能够满足原设备的机械和电气要求。如果产品用于USB 3.1 Gen 2/USB 3.2 Gen2等10Gbps高速传输，还应增加阻抗、插损、回损、串扰及信号完整性等验证。对于希望降低采购成本、缩短交期或建立第二供应商体系的企业，我们公司可提供 I-PEX 82864-100B-02-D 兼容替代线束方案，可依据原产品规格进行AWG#40极细同轴线、50PIN连接器及成品线束的兼容开发和批量生产，为客户提供国产化替代选择。

-------------------------------------------------------------------------------------------------

极细同轴线是10Gbps级内部高速连接的重要方案

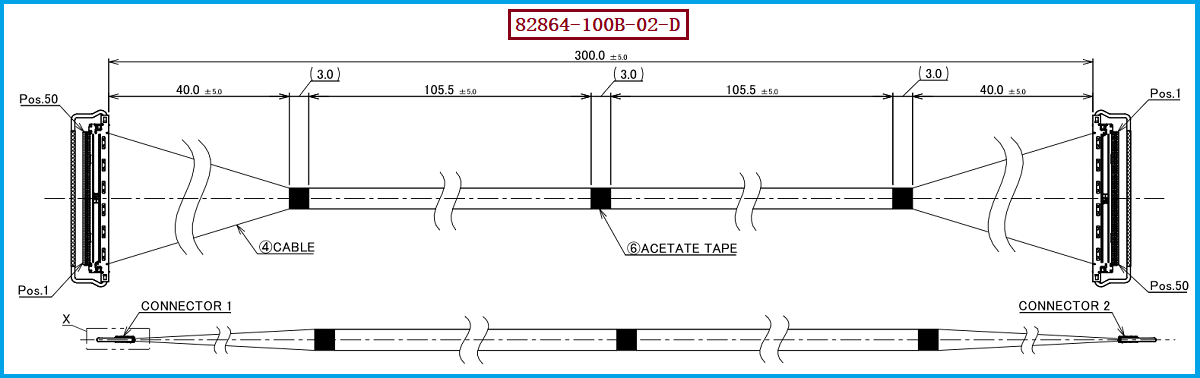

I-PEX 82864-100B-02-D是一款典型的高密度极细同轴线束方案，其核心配置为50PIN、0.4mm Pitch、AWG#40、50Ω Micro-Coaxial Cable、300±5mm，线材端使用I-PEX 20634-150T-02连接器。针对“极细同轴线是否支持USB 3.1 Gen 2传输”这一问题，更准确的理解是：CABLINE®-CA体系可面向USB 3.2 Gen2（即USB 3.1 Gen 2对应的10Gbps级应用）等高速接口进行设计应用，但最终能否达到目标速率，需要通过完整线束及整机链路的信号完整性验证。 对工程师来说，重点是确保阻抗、线序、端接和高速性能；对采购人员来说，则应重点考察供应商的规格匹配能力、样品验证能力、量产一致性和国产替代能力。我是【联邦电子产品网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：尹经理 18013280527（微信同号）。我们持续专注于极细同轴线束国产替代研究与市场应用方案开发，如果您对I-PEX 82864-100B-02-D兼容替代产品感兴趣或有采购需求，欢迎联系获取具体产品资料及替代方案。
