I-PEX 82145-100B-02-D CABLINE®-CA 0.4mm连接器极细同轴线束替代品

机器人关节内部为什么越来越需要极细同轴线束？
随着工业机器人、协作机器人、机器视觉机器人以及人形机器人向轻量化、精密化和智能化发展，机器人关节内部的线束设计正面临“空间越来越小、信号越来越快、运动越来越复杂”的多重挑战。传统线缆如果外径较大、弯曲刚度较高，不仅会占用宝贵的关节内部空间，而且在机器人长期旋转、摆动和往复运动过程中，还可能增加拖拽、摩擦和弯折负担。因此，极细同轴线是否适合机器人关节内布线？答案是：在满足线材结构、弯曲寿命、连接器固定及实际运动工况验证的前提下，极细同轴线非常适合用于机器人内部的高密度高速信号连接。 极细同轴线具有线径细、重量轻、柔性较好以及同轴屏蔽结构等特点，可以在有限空间内完成多通道信号传输，尤其适合机器人关节内部的摄像头、位置传感器、视觉模块、控制板及高速数据接口连接。但工程师需要特别注意，机器人关节属于动态弯折环境，不能仅凭“线很细”判断是否适用，还必须结合弯曲半径、弯折频率、运动角度、循环次数、固定方式以及实际线束结构进行可靠性验证。

-------------------------------------------------------------------------------------------------

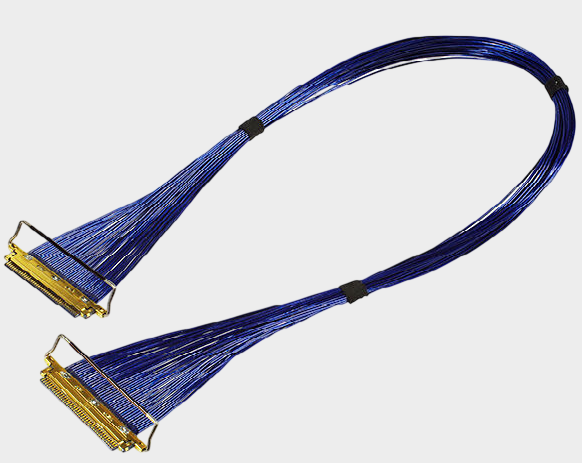

I-PEX 82145-100B-02-D：50PIN、0.4MM高密度极细同轴线束

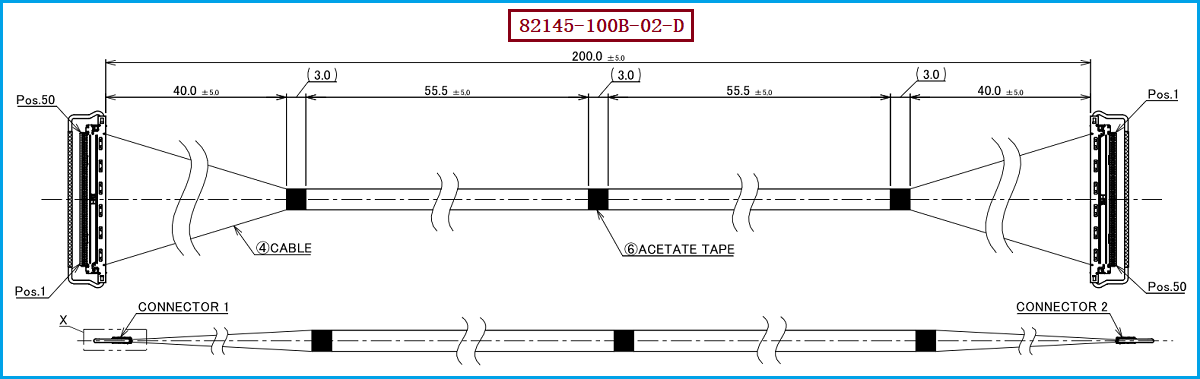

本次介绍的产品为 I-PEX 82145-100B-02-D，属于 I-PEX CABLINE®-CA 系列极细同轴线束方案。该产品采用 50PIN高密度配置，线材端配套连接器型号为 20634-150T-02，连接器采用 **0.4MM Pitch（触点间距）**设计。根据对应工程图纸，该线束采用 AWG#40、50Ω Micro-Coaxial 极细同轴线，长度为 200mm，线位定义为1-N。对于机器人及高密度智能设备而言，50PIN与0.4MM间距意味着可以在较小的空间内完成大量信号通道的集中连接，而极细同轴结构则能够兼顾高速信号传输与屏蔽需求。工程师在设计机器人关节内部布线时，可以重点关注连接器的安装空间、线束出线方向、运动干涉以及动态弯折区域；采购人员则应重点核对 82145-100B-02-D产品料号、20634-150T-02连接器、50PIN、0.4MM Pitch、AWG40、50Ω、200mm以及1-N线位定义，避免仅按照“50Pin极细线束”进行替代采购而造成规格偏差。

-------------------------------------------------------------------------------------------------

为什么极细同轴线适合机器人高速信号传输？
机器人正在从传统的执行机构向“感知+计算+控制”一体化方向发展，内部摄像头、3D视觉、编码器、传感器和控制模块产生的数据量不断增加，因此机器人内部线束不仅要“能动”，还要“能高速稳定传输”。极细同轴线的优势就在于其中心导体、绝缘层和屏蔽层形成相对完整的信号传输结构，可以降低外部电磁环境对高速信号的影响，并有利于控制阻抗和减少通道之间的串扰。I-PEX CABLINE®-CA连接器采用 0.4MM Pitch、水平对插、机械锁扣、屏蔽及多点接地等设计，并定位于高速数据传输应用，系列产品最高可支持32Gbps/Lane PAM4，因此能够覆盖包括USB4、DisplayPort、eDP、HDMI、V-By-One US、MIPI等在内的多种高速应用场景。对于机器人而言，这意味着极细同轴线束不仅可以用于一般控制信号，也能够针对视觉数据、高速摄像头及其他高速数字信号进行线束设计。需要强调的是，连接器系列的高速能力并不等于任何实际线束都可以直接达到该最高速率，最终传输能力仍需根据具体线材、长度、连接器组合、PCB设计以及信号完整性测试结果确定。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于机器人关节、机器视觉设备等动态应用，选型时建议工程师不要只看连接器Pin数，而应从“机械+电气+动态可靠性”三个方面综合评估。机械方面需要确认 20634-150T-02 与设备端连接器是否匹配，同时确认50PIN、0.4MM Pitch、安装高度、出线方向及线束长度是否满足关节内部空间要求；电气方面则需要确认AWG规格、50Ω阻抗、实际高速协议及信号完整性要求；动态可靠性方面，则应根据机器人实际运动轨迹进行弯折、扭转、往复运动及寿命测试。对于采购人员而言，如果原方案为 I-PEX 82145-100B-02-D，建议将“50PIN + 0.4MM + 20634-150T-02 + 1-N”作为关键识别条件，再进一步确认线长、线径、阻抗及端接工艺。对于国产替代项目，我们公司专注于极细同轴线束研发与生产制造，我们公司可提供 I-PEX 82145-100B-02-D 兼容替代线束方案，可围绕客户实际设备需求，对线材、连接器、Pin数、线位定义、长度及端接结构进行匹配开发，并针对机器人等动态应用进一步进行弯曲寿命及高速信号性能验证。

-------------------------------------------------------------------------------------------------

机器人关节布线的关键不是“越细越好”，而是“细、稳、耐弯且高速”
极细同轴线适用于机器人关节内布线，但必须建立在正确选型和可靠性验证的基础上。 对于空间紧凑、信号密集且需要高速数据传输的机器人关节，极细同轴线能够通过小型化、轻量化和屏蔽传输结构帮助优化内部布线，同时降低多通道高速信号连接对空间的占用。I-PEX 82145-100B-02-D 采用50PIN配置，线材端连接器为 20634-150T-02，连接器PIN间距为 0.4MM，配合AWG40、50Ω极细同轴线及1-N线位定义，属于典型的高密度极细同轴线束方案。对于工程师而言，应重点验证动态弯折寿命、信号完整性和装配可靠性；对于采购人员而言，则应重点确认料号、连接器、Pin数、Pitch、线位和线材规格的一致性。我是【联邦电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：尹经理 18013280527（微信同号）。我们持续专注于极细同轴线束的国产替代研究与市场应用方案开发，如果您正在寻找 I-PEX 82145-100B-02-D 的兼容替代方案，或有机器人、机器视觉、高速摄像及其他高密度高速线束的定制需求，欢迎联系我们进行方案评估。
