I-PEX 82863-100B-02-D CABLINE®-CA 0.4mm连接器极细同轴线束替代品

50Pin高密度连接，为高速设备内部传输提供更紧凑的线束方案

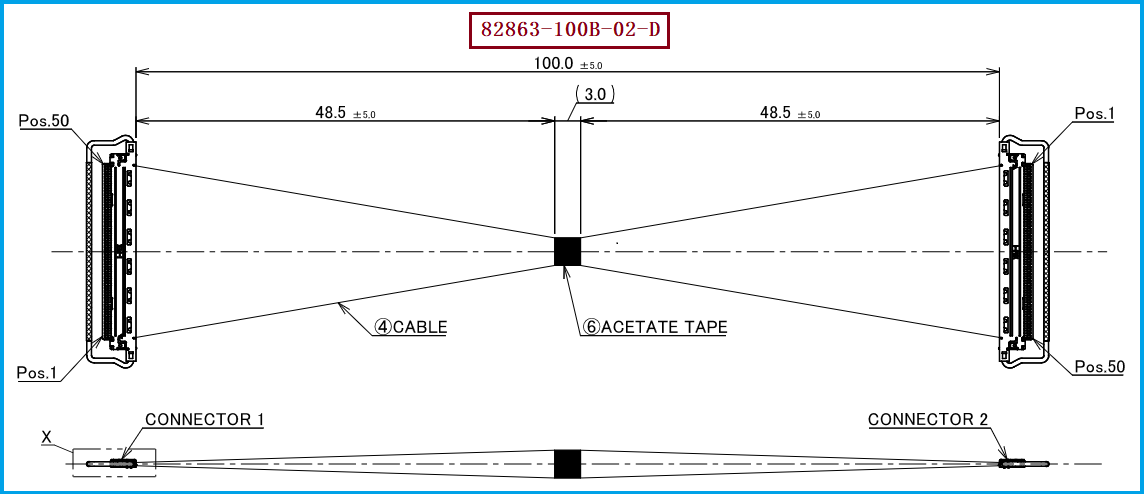

随着笔记本电脑、AI计算设备、工业视觉、高清显示及智能终端不断向高速化、轻薄化发展，设备内部线束不仅需要“连接起来”，还需要同时满足高密度、高频高速传输以及有限空间布线等要求。本次对标的 I-PEX 82863-100B-02-D 是CABLINE®-CA系列50Pin极细同轴线束，采用 AWG40 Micro-Coaxial Cable、100mm长度、1-N线位定义，配套线材端连接器型号为 20634-150T-02。CABLINE®-CA连接器采用0.4mm Pitch水平对插结构，插合高度约1.0±0.1mm，官方资料将其定位于32 Gbps/Lane级高速应用，并提供10、12、20、30、40、50、60Pin等规格选择。对于工程师而言，这意味着在有限PCB空间内可以实现高密度高速信号连接；对于采购人员而言，82863-100B-02-D则可以作为明确的原厂型号基准，用于国产替代、第二供应商开发及成本优化评估。

-------------------------------------------------------------------------------------------------

极细同轴线为什么能够与USB4等高速协议兼容？
“极细同轴线能不能用于USB4？”关键并不在于线缆名称，而在于整套互连系统是否满足高速信号完整性要求。USB4等高速协议对阻抗一致性、插入损耗、回波损耗、串扰以及连接器和PCB过渡区域都有较高要求，而Micro-Coaxial Cable通过同轴结构控制信号传输环境，在高密度布线条件下更有利于保持稳定的电气特性。I-PEX官方对CABLINE®-CA给出的参考高速性能为 32 Gbps/Lane PAM4，并将USB4 Gen4（32 Gbps/Lane）、USB4 Gen3（20 Gbps/Lane）、DisplayPort UHBR20、HDMI 2.1、eDP等列为Applicable Standards（Reference Only）。官方测试资料还给出了AWG40、45Ω、100mm Micro-Coaxial Cable的32 Gbps/Lane参考测试条件。也就是说，极细同轴线与USB4等高速协议具有良好的技术适配基础，但“协议兼容”不能简单理解为只要使用AWG40极细同轴线就必然达到USB4最高速率；最终性能还需要结合线材阻抗、线长、连接器、端接结构、PCB走线、SerDes/PHY以及整机SI设计进行验证。因此，对于工程师而言，真正需要评估的是“线缆+连接器+PCB+芯片”的完整高速通道，而不是只看线材规格。

-------------------------------------------------------------------------------------------------

从工程选型看，82863-100B-02-D的核心价值在于“小型化+高密度+高速信号传输”
对于需要进行国产替代的工程项目，建议重点围绕 50Pin、0.4mm Pitch、AWG40、100mm、1-N以及20634-150T-02连接器建立一一对应的规格基准，而不是仅以外观尺寸作为替代依据。CABLINE®-CA官方资料显示，其连接器采用水平对插结构，并配置Mechanical Lock机械锁扣，可以降低半插及使用过程中松脱带来的连接风险；同时该系列支持多种Pin数和Micro-Coaxial Cable规格，为不同设备内部高速互连提供了较大的选型空间。需要特别说明的是，I-PEX官方页面将32 Gbps/Lane以及USB4等协议标注为参考传输能力/参考适用标准，并非对所有具体线束组合做出的通用认证，因此在实际项目导入时，建议工程师根据目标协议和实际长度进行阻抗、插损、回损、串扰及眼图等高速性能验证。我们公司可提供：I-PEX 82863-100B-02-D兼容替代线束方案，可围绕50Pin、AWG40极细同轴线、100mm长度、1-N线位定义及对应连接器接口进行国产化替代开发，为客户提供样品验证、规格匹配和批量生产支持。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议

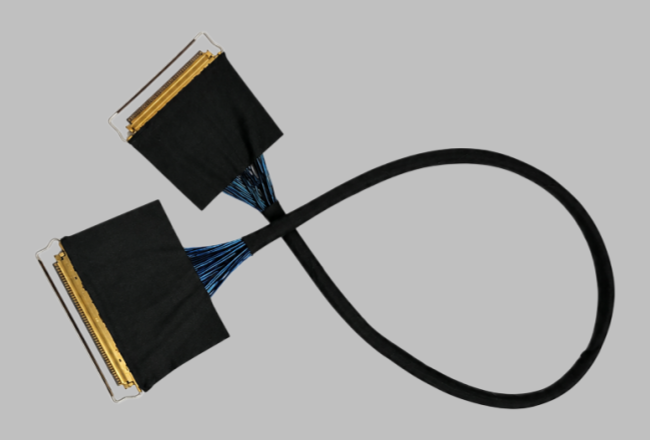

如果客户当前使用或正在评估 I-PEX 82863-100B-02-D，建议采购和研发人员首先确认设备端连接器与线束端连接器是否完全匹配，其中本方案线材端使用 20634-150T-02，线位定义为 1-N，同时核对50Pin、0.4mm Pitch、AWG40及100mm长度等关键条件。在高速应用中，不能仅凭“Pin数相同、接口能插入”判断替代成功，还应重点验证高速信号完整性、阻抗一致性、端子接触可靠性、插拔性能、线束尺寸及实际弯折布线后的电气性能。如果目标应用涉及USB4、DisplayPort、HDMI或其他高速接口，建议在正式量产前按照实际系统链路进行SI测试。对于采购人员来说，则可进一步从原厂型号替代、国产化供应稳定性、交期、成本及批量一致性等维度综合评估。需要注意的是，CABLINE®-CA官方资料显示其Full EMI Shielding（ZenShield®）为“No”，因此进行替代时也应准确区分CABLINE-CA与采用ZenShield®全屏蔽结构的其他系列产品，避免因屏蔽结构不同造成选型偏差。

-------------------------------------------------------------------------------------------------

以原厂规格为基准，实现极细同轴线束国产化替代

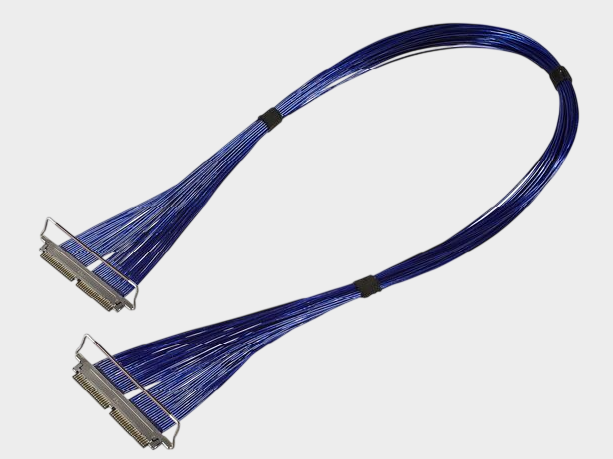

I-PEX 82863-100B-02-D是一款典型的50Pin、AWG40、100mm、1-N极细同轴线束，其配套线材端连接器型号为20634-150T-02。0.4mm高密度连接器与Micro-Coaxial Cable的组合，使其特别适合空间受限且对高速信号传输有要求的电子设备内部连接。对于USB4等高速协议应用，极细同轴线的优势在于能够在微型化条件下兼顾高速信号传输所需的电气性能，但最终能否达到目标速率仍需通过完整链路的SI验证确认。我是【联邦电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：尹经理 18013280527（微信同号）。我们公司专注于极细同轴线束的研发与生产制造，可针对 I-PEX 82863-100B-02-D提供兼容替代方案，并围绕连接器匹配、线位定义、线材规格、长度及高速传输性能进行针对性开发，为工程师提供国产替代技术支持，也为采购人员提供稳定、可持续的国产供应选择。
