I-PEX 82652-100B-02-D CABLINE®-CA 0.4mm连接器极细同轴线束替代品

不同Pitch的极细同轴线应该怎么选？工程师首先要看设备空间与连接密度

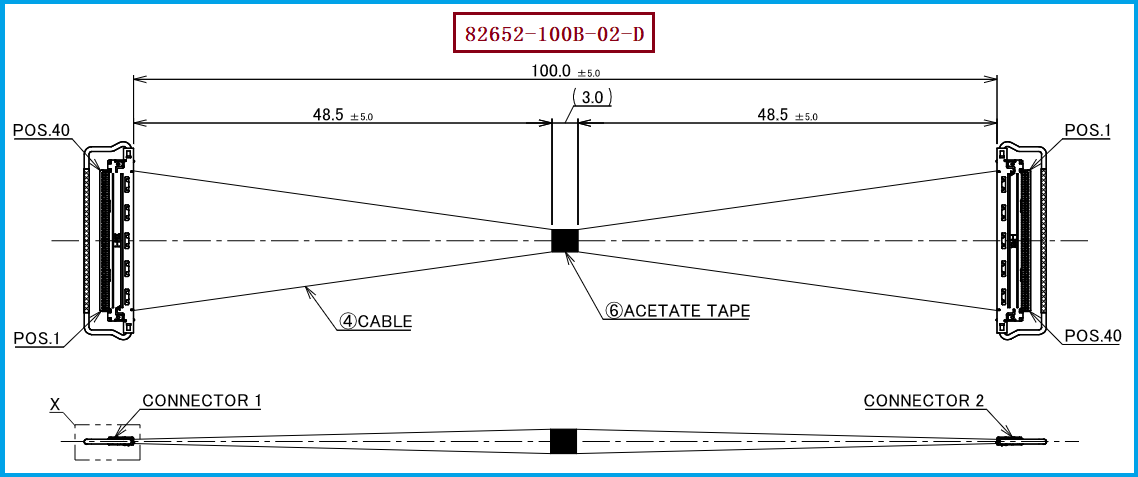

在高速、小型化电子设备中，极细同轴线连接器的Pitch（间距）直接关系到连接器尺寸、布线密度以及PCB空间利用率。以I-PEX CABLINE®-CA系列为例，其采用0.4mm Pitch，并支持10、12、20、30、40、50、60 Pin等不同规格，适用于笔记本电脑、平板电脑、显示设备、工业设备及其他高密度高速信号连接场景。对于工程师而言，选择不同Pitch时不能只关注“间距越小越先进”，而应结合PCB空间、连接器宽度、Pin数、线束弯折空间、装配工艺以及高速信号完整性进行综合判断；对于采购人员而言，则应进一步确认连接器型号、线材规格、Pin Assignment、线长及端接方式是否与现有设备一致。I-PEX 82652-100B-02-D就是一个具有代表性的40Pin极细同轴线束方案，采用0.4mm Pitch、AWG#40极细同轴线，标准长度为100mm，Pin Assignment为1-N，适合对内部空间和高速信号连接均有要求的设备。

-------------------------------------------------------------------------------------------------

I-PEX 82652-100B-02-D为什么适合高速、小型化设备内部连接？

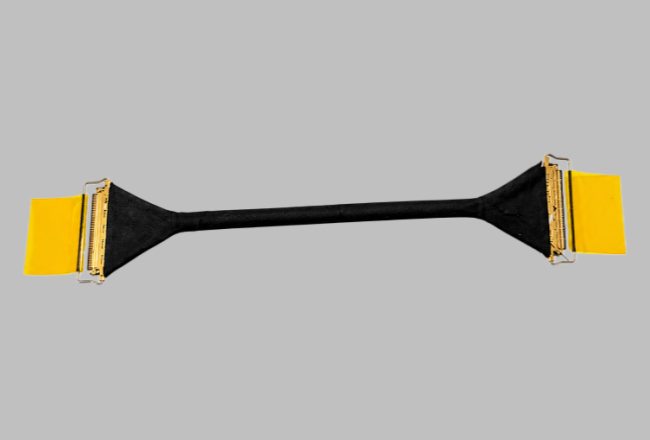

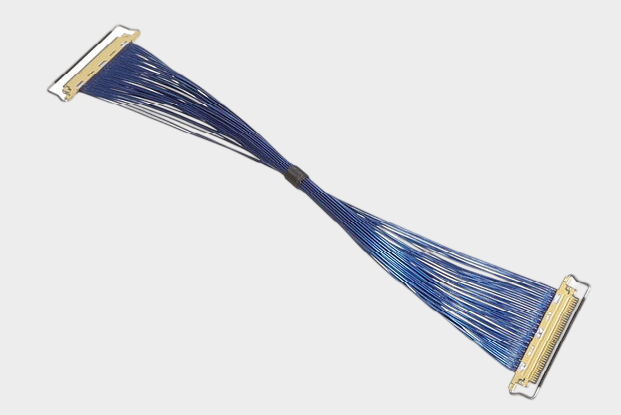

I-PEX 82652-100B-02-D属于CABLINE®-CA 40Pin Micro-Coaxial Cable Harness方案，配套连接器可采用40Pin Plug Housing 20634-140T-02，该连接器支持AWG#40线材，能够满足高密度极细同轴线束的装配需求。CABLINE®-CA采用0.4mm Pitch水平插拔结构，连接器本体具有较低的安装高度，同时结合机械锁止、屏蔽及多点接地设计，为设备内部高速信号连接提供了较好的空间利用率和电磁兼容设计基础。I-PEX CABLINE®-CA平台支持Micro-Coaxial AWG36、AWG38、AWG40、AWG42、AWG44等规格，其中AWG#40能够在尺寸、柔韧性、传输性能和加工难度之间取得较好的平衡，因此在高速、高密度极细同轴线束应用中具有较高的实用价值。需要注意的是，0.4mm Pitch并不意味着所有高速性能都由连接器Pitch决定，实际信号质量还与线材结构、阻抗控制、屏蔽结构、端接工艺、走线以及整机系统设计密切相关。

-------------------------------------------------------------------------------------------------

不同Pitch的应用场景怎么判断？不要把Pitch与高速性能简单画等号
从工程应用角度来看，Pitch主要解决的是“连接密度和空间尺寸”问题，而高速性能解决的是“信号能否稳定传输”问题，两者虽然相关，但不能简单画等号。当设备内部空间紧凑、PCB布线密度高、连接器Pin数较多时，0.4mm Pitch能够帮助设计人员进一步压缩连接区域；如果设备对高速显示、数据传输或高速差分信号连接有要求，则还需要同步考虑极细同轴线的线径、特性阻抗、屏蔽方式、线长以及连接器端接一致性。对于I-PEX 82652-100B-02-D而言，40Pin、0.4mm Pitch、AWG#40以及100mm标准长度形成了较明确的规格组合，因此在进行国产替代或二次开发时，应尽量保持这些关键参数的一致性。如果原设备使用的是其他Pitch规格，也不能仅根据Pin数和线长判断能否替换，而应重新确认连接器匹配关系、机械尺寸、线束走向和电气参数。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议：工程验证比单纯型号替换更重要
对于工程师和采购人员来说，如果目标是寻找I-PEX 82652-100B-02-D的兼容替代线束，建议首先确认原产品的40Pin结构、0.4mm Pitch、AWG#40线材、100mm长度、1-N Pin Assignment以及连接器型号20634-140T-02，再进一步核对端子压接、焊接或装配结构、屏蔽层处理、线束出线方向和整体尺寸。尤其需要注意，同样是40Pin、100mm的极细同轴线束，不同Pin Assignment可能导致实际应用完全不同，例如1-N与1-1不能因为Pin数和长度相同就直接视为可以互换。因此，兼容替代的核心并不是简单复制一个型号，而是确保“连接器+线材+Pin定义+长度+结构+电气性能+装配方式”整体匹配。我们公司可提供：I-PEX 82652-100B-02-D兼容替代线束方案，可根据客户实际设备的连接器、线径、Pin数、Pin Assignment、长度及应用要求进行极细同轴线束开发与生产，为工程验证、国产替代和批量采购提供配套方案。

-------------------------------------------------------------------------------------------------

极细同轴线束主要材料解析与总结
极细同轴线束的性能不仅取决于Pitch和连接器，还与中心导体、绝缘层、屏蔽层及外被等材料结构密切相关。对于AWG#40这类超细规格，材料选择和加工精度尤其重要，既要兼顾高速信号传输，也要满足柔韧性、耐弯折性和批量生产一致性。我是【联邦电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。因此，在选择I-PEX 82652-100B-02-D或进行兼容替代时，应从完整线束系统出发，而不是只比较型号和价格。
