I-PEX 82664-100B-01-D CABLINE®-CA 0.4mm连接器极细同轴线束替代品

为什么高速设备越来越重视极细同轴线束的EMI屏蔽？
在高速电子设备中，信号传输速度不断提高，而设备内部空间却越来越有限，极细同轴线束因此成为显示、摄像、AI视觉、工业设备及高密度电子系统内部高速信号连接的重要方案。对于工程师而言，高速信号线真正难以解决的问题往往不仅是“能不能传输”，而是信号在传输过程中是否能够保持稳定，以及周围电路产生的电磁噪声是否会干扰高速信号。极细同轴线采用中心导体、绝缘层、屏蔽层和外部保护结构形成的同轴式结构，使信号通道与外围屏蔽结构保持较稳定的相对位置。当高速信号在线芯内部传输时，屏蔽层可以对电磁场形成一定程度的约束，从而降低外部电磁环境对信号链路的影响，同时也有助于减少高速信号向周围电路产生的电磁辐射。因此，评价极细同轴线的价值不能只看“线径有多细”，还需要综合考虑屏蔽结构、阻抗控制、接地方式、连接器屏蔽结构以及线束加工质量。对于采购人员来说，这也意味着选择高速极细同轴线束时，不能仅比较单价，而应该关注供应商是否能够稳定实现一致的屏蔽结构和加工品质。

-------------------------------------------------------------------------------------------------

极细同轴线束的EMI屏蔽效果到底来自哪里？
极细同轴线的EMI屏蔽能力，本质上来源于其特殊的同轴结构以及屏蔽层与连接器屏蔽结构之间的协同作用。普通单芯导线的信号导体直接暴露于周围电磁环境中，高速信号产生的电磁场也更容易与邻近线路发生耦合；而极细同轴线在信号导体外围设置屏蔽结构，可以在一定程度上将高速信号产生的电磁场约束在线材内部，同时降低外部噪声耦合进入信号通道的可能性。以I-PEX CABLINE-CA连接器平台为例，其采用屏蔽设计及多点接地结构，并通过0.4mm超细接触间距实现高密度连接；连接器采用水平对插结构，插合高度约为1.0±0.1mm，并配置机械锁扣。对于工程师而言，这意味着EMI设计不能只看线材本身，必须把“极细同轴线+连接器+屏蔽+接地+PCB布局”作为一个完整高速链路进行考虑。尤其是在USB4、DisplayPort、eDP、MIPI等高速信号应用中，如果线材屏蔽层、连接器金属屏蔽结构以及系统接地之间存在明显不连续，即使使用了极细同轴线，也可能影响最终的EMI表现。因此，真正优秀的极细同轴线束EMI性能，来自线材结构和连接器端屏蔽设计的整体匹配，而不是单独依靠某一种材料或结构。

-------------------------------------------------------------------------------------------------

I-PEX 82664-100B-01-D：30PIN、0.4MM间距与AWG40极细同轴线的组合

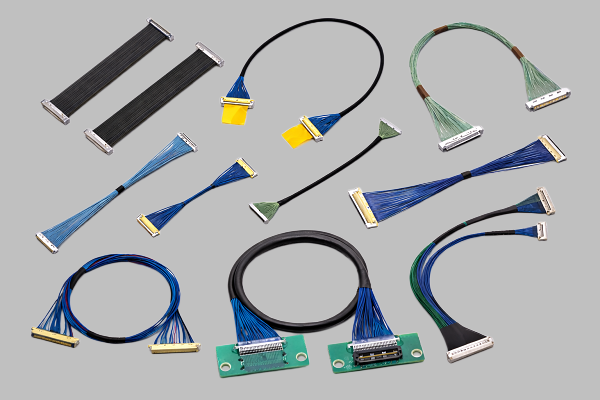

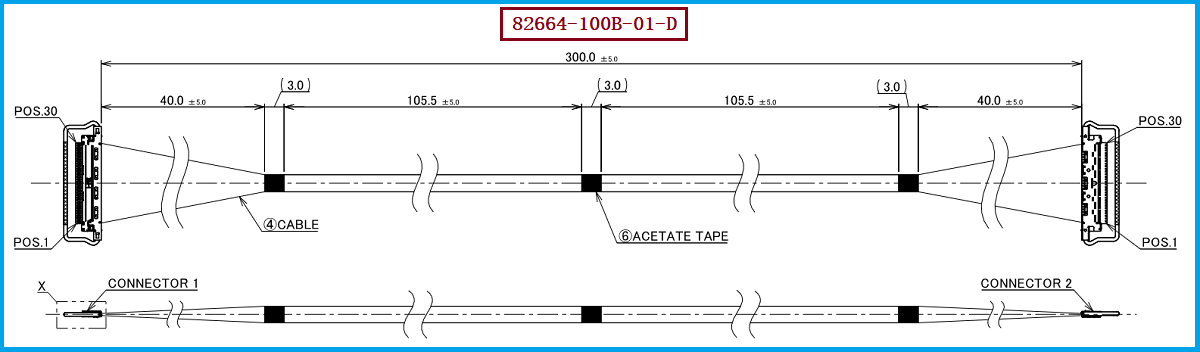

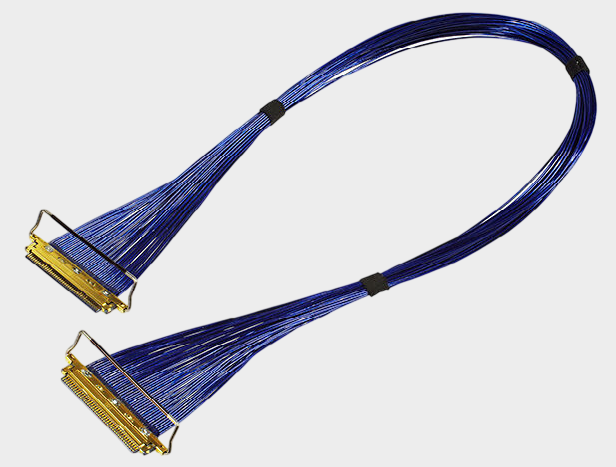

本次重点关注的产品是 I-PEX 82664-100B-01-D，属于CABLINE-CA系列30PIN极细同轴线束。根据对应工程图，该线束采用30根Micro-Coaxial极细同轴线，线材规格为AWG40、50Ω，线束长度为300.0±5.0mm，线位定义为1-1，两端对应Pin位进行直通连接。在线材端连接器方面，该线束使用 20634-130T-02，对应CABLINE-CA 30PIN Plug Housing Assembly；连接器采用30PIN、0.4MM间距的高密度设计，并配合Shell及Pull Bar等结构完成连接器端组件。对于工程师来说，30PIN与0.4MM间距意味着在有限PCB区域内可以实现较高的信号连接密度，而AWG40、50Ω Micro-Coaxial线材则适用于对高速信号完整性有要求的内部连接场景。该线束工程图同时对AC250V耐压、50MΩ以上绝缘电阻、30V额定电压等具体Harness参数进行了规定；在实际项目中，应以对应产品图纸和测试规范作为最终验证依据。对于采购人员来说，82664-100B-01-D并不是一个只有“长度和Pin数”的普通线束料号，其背后对应的是特定线材规格、阻抗、连接器结构、线位定义及端部加工要求，因此进行国产替代时应按照完整规格进行确认。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
对于需要替换 I-PEX 82664-100B-01-D 的工程项目，工程师首先应确认原线束是否确实采用30PIN、0.4MM Pitch的CABLINE-CA接口，以及AWG40、50Ω Micro-Coaxial线材，并进一步确认300mm长度、1-1线位定义和 20634-130T-02 连接器结构。在EMI方面，则需要重点检查线材屏蔽层的完整性、连接器端屏蔽结构、接地连续性以及实际PCB布局，必要时通过近场扫描、辐射骚扰、传导骚扰及高速信号完整性测试进行验证。对于采购人员，如果原厂产品存在价格、交期、最小采购量或供应稳定性等问题，可以考虑在保持关键接口尺寸和电气规格不变的前提下导入兼容替代方案，但不建议仅凭“连接器型号相同”就直接进行批量替换，而应经过样品、工程测试、小批量及量产一致性验证。我们公司可提供：I-PEX 82664-100B-01-D兼容替代线束方案，可针对30PIN、0.4MM间距、AWG40、50Ω、300mm、1-1线位及20634-130T-02连接器等关键要求进行极细同轴线束匹配开发，为工程客户提供从样品验证到批量生产的兼容替代解决方案。

-------------------------------------------------------------------------------------------------

EMI屏蔽不是单一指标，而是整条高速链路的系统能力
极细同轴线束的EMI屏蔽效果并不能简单用“屏蔽强”或“屏蔽弱”进行判断，它实际上取决于线材同轴结构、屏蔽层覆盖与连续性、连接器屏蔽结构、接地方式、端部加工以及PCB系统设计等多个因素。I-PEX 82664-100B-01-D采用30PIN、AWG40、50Ω Micro-Coaxial线材及300mm长度，并配套 20634-130T-02 30PIN、0.4MM间距连接器，是典型的高密度极细同轴线束组合。对于工程师而言，应从信号完整性与EMI系统设计角度验证线束；对于采购人员而言，则应重点评估替代产品的规格一致性、制造能力、批量稳定性和供应保障能力。我是【联邦电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：尹经理 18013280527（微信同号）。选择具备成熟极细同轴线束制造能力的供应商，可以在满足高速信号连接需求的同时，为产品研发和供应链国产替代提供更加灵活的选择。
