I-PEX 82663-100B-01-D CABLINE®-CA 0.4mm连接器极细同轴线束替代品

通信高速化时代，极细同轴线束为什么越来越重要？
当AI计算、高分辨率显示、机器视觉、工业相机以及高速数据处理设备不断提升数据吞吐量时，设备内部的信号传输也正在面临更高要求。对于工程师而言，通信速度提升并不只是芯片和接口标准升级，连接芯片、连接器与PCB之间的线束同样可能成为影响整个系统信号完整性的关键环节。极细同轴线束通过中心导体、绝缘介质和外围屏蔽结构形成相对受控的高速信号传输路径，在有限空间内兼顾高速传输、高密度布线和电磁干扰控制，因此越来越适合现代电子设备内部的高速连接需求。I-PEX CABLINE®-CA平台采用0.4mm接触间距、水平对插以及屏蔽和多点接地等设计，并面向最高32Gbps/Lane PAM4的高速数据传输应用。对于采购人员而言，这意味着高速线束已经不再是普通的“连接耗材”，而是直接关系到设备性能和量产可靠性的关键零部件。

-------------------------------------------------------------------------------------------------

工作原理揭秘：极细同轴线束如何让高速信号稳定传输？

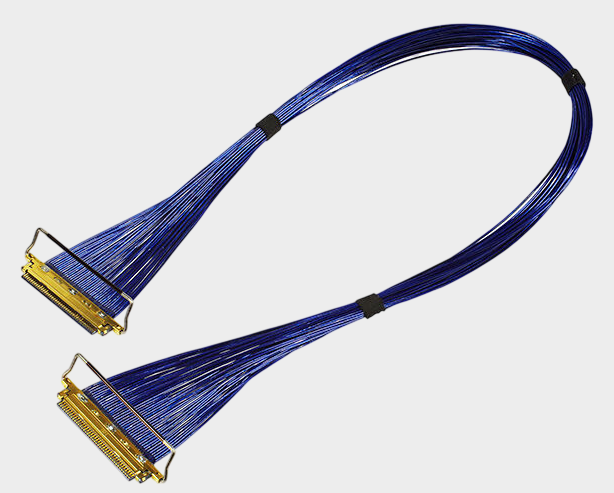

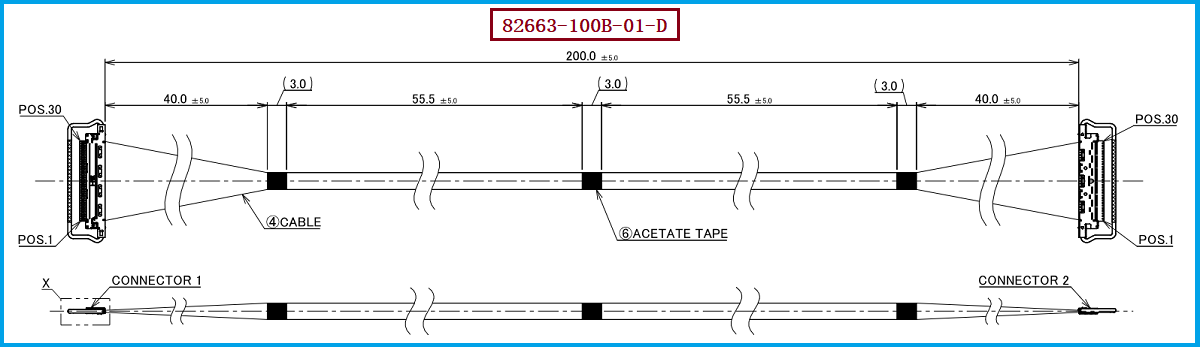

极细同轴线束的核心工作原理，是通过特殊的同轴结构对高速电信号的传播路径进行控制。高速信号从中心导体进入线缆后，在绝缘介质和外围屏蔽结构共同形成的传输环境中向前传播；绝缘层的介电特性影响信号传播速度和阻抗，而屏蔽层则有助于约束电磁场、降低外部干扰以及减少高速信号对周边电路的影响。当设备内部需要同时传输多路高速信号时，多根极细同轴线可以按照精密间距排列并通过连接器实现多通道连接，从而在非常有限的空间内形成高密度信号通道。以 I-PEX 82663-100B-01-D 为例，该产品属于CABLINE®-CA 30Pin Micro-Coaxial Harness，采用AWG40、50Ω极细同轴线，长度为200mm，两端连接器线材端使用 20634-130T-02，并采用1-1线位定义，即对应Pin位直通连接。这种结构对于工程师进行高速信号布线具有明确意义：每一个信号通道都需要保持正确的Pin位关系，同时线材、端接和连接器之间还需要形成稳定的电气及机械连接。

-------------------------------------------------------------------------------------------------

从0.4mm Pitch到30Pin：82663-100B-01-D体现了高速、小型化的发展趋势
未来通信设备的发展方向不仅是“更快”，还包括“更小、更密、更可靠”。CABLINE®-CA采用0.4mm Pitch和水平对插结构，能够在有限PCB空间内实现高密度连接，同时较低的插合高度也有利于薄型设备内部布局。82663-100B-01-D作为30Pin、200mm、1-1线位定义的Micro-Coaxial Harness，可以用于需要多路高速信号传输的设备内部连接。对于工程师来说，30Pin意味着能够承载较多信号通道，而AWG40极细同轴线和50Ω阻抗结构则为高速信号传输提供了基础；对于采购人员而言，产品型号中的Pin数、长度、线规、阻抗、线位定义和连接器型号都是进行替代采购时必须确认的关键条件。特别是在高速应用中，不能简单按照“Pin数相同、长度相同”判断两个线束可以直接替换，还必须验证连接器机械配合、Pin位定义、线材电气特性以及整条线束的实际信号性能。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议：从“型号替换”走向“完整方案替代”
针对 I-PEX 82663-100B-01-D 的选型与国产兼容替代，工程师首先应确认30Pin、AWG40、50Ω、200mm以及1-1线位定义等核心参数，同时核对线材端连接器 20634-130T-02 的结构、端接方式和实际装配尺寸。如果设备需要进行原厂替代，还应结合PCB端实际配套连接器、安装空间、弯折路径和高速信号测试结果进行综合验证。对于采购人员而言，更建议选择能够同时掌握极细同轴线材加工、精密端接、连接器组装和成品检测能力的供应商，而不是只寻找普通线束加工厂进行简单复制。我们公司可提供：I-PEX 82663-100B-01-D兼容替代线束方案，可围绕30Pin、200mm、1-1线位定义以及20634-130T-02连接器配置开展样品制作与替代开发，并根据客户实际设备需求进行规格确认、样品验证及批量生产，为需要国产替代、第二供应商导入以及供应链优化的客户提供专业的极细同轴线束解决方案。

-------------------------------------------------------------------------------------------------

从现在到未来：极细同轴线束将成为高速通信设备的重要连接基础
为什么说极细同轴线束是未来通信的重要连接基础？原因在于未来电子设备对内部连接提出了一个越来越明确的综合要求——高速传输、小型化、高密度、低干扰和高可靠性必须同时实现。单纯增加数据接口速率，并不能自动解决设备内部信号传输问题；只有芯片、PCB、连接器和线束共同形成稳定的高速信号链路，整个系统才能发挥应有性能。以 I-PEX 82663-100B-01-D 为代表的30Pin Micro-Coaxial Harness，正体现了这种发展趋势：通过AWG40极细同轴线、50Ω传输结构、精密连接器以及1-1直通线位设计，在有限空间内构建多通道高速信号连接。随着AI设备、高速计算、工业视觉、高分辨率显示、机器人、AR/VR等产品持续发展，极细同轴线束在设备内部高速互连中的作用也将更加突出。
从通信系统的发展趋势来看，极细同轴线束并不是简单意义上的“更细线材”，而是一种面向高速信号完整性和高密度设备设计的精密互连方案。I-PEX 82663-100B-01-D 采用30Pin、AWG40、50Ω Micro-Coaxial Cable、200mm长度及1-1线位定义，并配套 20634-130T-02 连接器组件，体现了高速连接向小型化、高密度和可靠化发展的方向。对于工程师，它是高速信号链路设计中需要重点关注的连接环节；对于采购人员，它则是国产替代、供应链优化和第二供应商开发时值得重点评估的产品。我是【联邦电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：尹经理 18013280527（微信同号）。我们公司专注于极细同轴线束生产制造，可提供 I-PEX 82663-100B-01-D 兼容替代线束方案，为高速电子设备客户提供专业的极细同轴线束国产替代与定制化制造服务。
