I-PEX 82662-100B-01-D CABLINE®-CA 0.4mm连接器极细同轴线束替代品

I-PEX 82662-100B-01-D：面向高密度高速设备的30P极细同轴线束

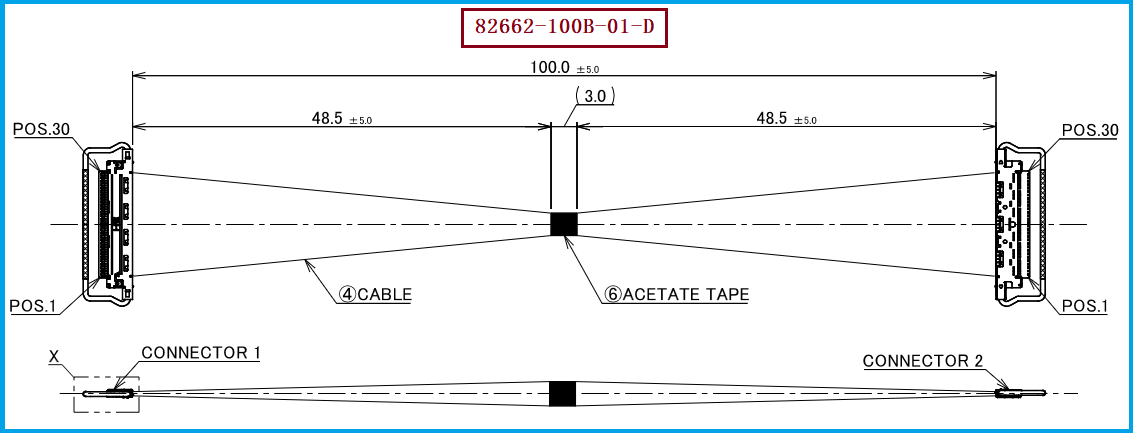

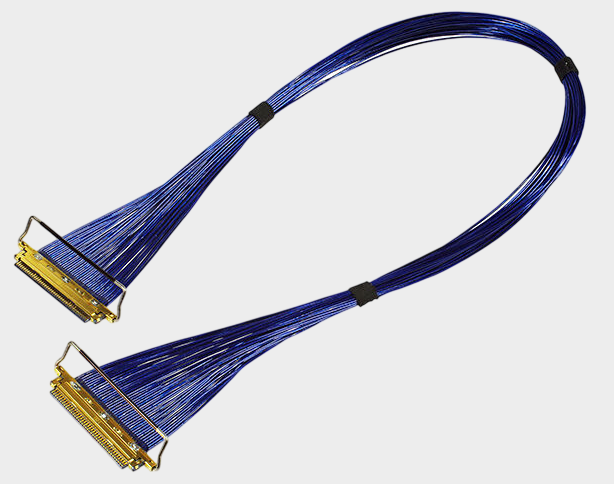

在笔记本电脑、工业相机、AI视觉设备、高分辨率显示设备、机器人、AR/VR以及其他高速电子设备内部，随着传输速率不断提升、设备结构持续轻薄化，传统排线已经越来越难同时满足高速信号传输、EMI抗干扰、空间布局以及可靠连接等多方面要求，极细同轴线束因此成为高速内部信号连接的重要解决方案。本次介绍的产品为 I-PEX 82662-100B-01-D，属于 I-PEX CABLINE®-CA 系列30Pin Micro-Coaxial Cable Harness（极细同轴线束），产品长度为 100MM，采用 40AWG极细同轴线材，属于30Pin、1-1结构的线束产品。该线束配套线材端连接器型号为 20634-130T-02，对应CABLINE-CA 30Pin Plug Housing。对于工程师而言，这款产品的价值不仅在于“线径很细”，更在于通过极细同轴结构、连接器高密度设计以及屏蔽和接地方案，在有限设备空间内实现高速信号的稳定传输；对于采购人员而言，I-PEX 82662-100B-01-D则是一个具有明确规格定义的标准化参考型号，采购时需要同时关注Pin数、线径、长度、连接器型号、Pin Assignment以及电气性能，而不能只按照“30Pin极细同轴线”进行简单替换。

-------------------------------------------------------------------------------------------------

极细同轴线束与射频线束的区别有哪些？两者不能简单画等号
很多工程师和采购人员在实际选型过程中容易把“极细同轴线束”和“射频线束”混为一谈，实际上两者虽然都采用同轴类结构，并且都具有较好的电磁屏蔽能力，但应用定位、设计重点和评价方式并不完全相同。**极细同轴线束（Micro-Coaxial Harness）更加突出“超细线径、高密度布线、高速数字信号传输以及小型化设备内部连接”，例如本次的 I-PEX 82662-100B-01-D，核心特征是30Pin、40AWG、100MM以及与CABLINE-CA连接器配套使用，适合在狭小空间内完成多通道高速信号连接；而通常意义上的射频线束（RF Harness）**则更加关注特定频段下的射频传输性能，例如工作频率范围、特性阻抗、插入损耗、回波损耗、驻波比、屏蔽性能以及射频连接器接口等。因此，“极细同轴”更多描述的是线缆结构、尺寸和应用形态，而“射频线束”更多强调的是信号类型和射频传输用途，两者存在交集，但不能简单认为所有极细同轴线束都是射频线束，也不能认为所有射频线束都适合替代高速数字设备中的Micro-Coax Harness。对于工程师来说，判断是否可以替代时，应根据实际信号频率、阻抗要求、差分信号结构、插损、回损、串扰、EMI以及连接器接口进行综合评估；对于采购人员来说，则应避免仅凭“同轴线”“屏蔽线”“射频线”等关键词采购，否则可能出现机械尺寸能够装配，但高速信号性能无法满足系统要求的情况。

-------------------------------------------------------------------------------------------------

为什么工程师选择极细同轴线束？从高速信号、EMI与空间布局综合判断
极细同轴线束之所以越来越多地应用于高端电子设备内部连接，一个重要原因就是它能够在“小型化”和“高速传输”之间取得较好的平衡。CABLINE®-CA连接器采用 0.4mm Contact Pitch、水平对插结构，并配备机械锁扣、屏蔽以及多点接地设计，连接器插合高度约为 1.0±0.1mm；其平台支持Micro-Coaxial Cable，并覆盖AWG36、AWG38、AWG40、AWG42、AWG44等规格，同时面向USB4、Thunderbolt、DisplayPort、eDP、MIPI等高速接口应用。对于本次 82662-100B-01-D而言，40AWG极细同轴线材能够在较小空间内完成多通道信号布线，而同轴结构中的导体、绝缘层、屏蔽层和外部结构共同影响信号完整性与抗干扰能力。需要注意的是，工程应用中的“高速性能”并不是单独由线材决定的，连接器、线材结构、特性阻抗、Pin Assignment、PCB走线、信号源和接收端都会共同影响最终结果。因此，对于工程师来说，在导入82662-100B-01-D兼容产品时，应重点验证高速信号完整性、阻抗一致性、插入损耗、回波损耗及串扰等指标；对于采购人员来说，也应优先选择能够按照原始线束规格进行打样、测试和批量管控的极细同轴线束制造商，而不是单纯比较单价。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议：不要只看Pin数，更要看完整规格匹配
对于需要采购、替换或者进行国产化导入的客户，建议以 I-PEX 82662-100B-01-D作为完整工程规格参考，而不是只提出“CABLINE-CA 30P线束”的模糊采购要求。该产品的核心识别信息包括：30Pin、40AWG Micro-Coaxial极细同轴线、100MM长度、1-1结构，以及线材端使用的连接器型号20634-130T-02。在进行兼容与替代时，应重点确认连接器的Pin数、Pitch、插合方向、结构尺寸、锁扣方式及端子位置，同时确保线束长度、出线方向、Pin Assignment和线材规格与原设备保持一致；如果产品应用于USB4、DisplayPort、eDP、MIPI或其他高速信号系统，还应进一步进行阻抗及高速信号完整性验证。对于采购部门而言，比较供应商时不能只比较“每条线多少钱”，还应该综合考察模具与治具能力、极细同轴线束加工能力、连接器端接能力、批量一致性、品质检验能力以及样品验证配合能力。我们公司可提供：I-PEX 82662-100B-01-D兼容替代线束方案，可围绕原产品的30Pin、40AWG、100MM及连接器型号 20634-130T-02 等关键规格进行兼容性开发，为工程师提供样品验证、规格确认及国产替代支持，帮助客户在满足设备装配要求的同时进一步评估供应链优化与成本控制空间。

-------------------------------------------------------------------------------------------------

从“能连接”到“稳定高速传输”，极细同轴线束替代需要系统验证
I-PEX 82662-100B-01-D是一款30Pin、40AWG、100MM的CABLINE®-CA极细同轴线束，其线材端配套连接器型号为 20634-130T-02。与普通线束相比，极细同轴线束更加适合高密度、高速、小型化电子设备内部连接；与传统意义上的射频线束相比，两者虽然都具有同轴结构和屏蔽特性，但应用重点并不相同，极细同轴线束更多服务于高速数字信号及高密度内部互连，而射频线束则更加侧重特定频段的射频传输性能。因此，在实际项目中，无论工程师进行新产品设计，还是采购人员寻找国产替代供应商，都应该从机械兼容、电气性能、高速信号完整性、EMI、可靠性以及批量一致性多个维度综合判断，而不是只看一个料号或一个尺寸。我是【联邦电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。针对 I-PEX 82662-100B-01-D，我们公司具备极细同轴线束生产制造能力，可根据客户原有产品规格和应用需求提供兼容替代开发方案，为高速显示、工业视觉、AI设备、精密电子设备等产品提供更具供应链灵活性的极细同轴线束解决方案。
