I-PEX 82651-100B-02-D CABLINE®-CA 0.4mm连接器极细同轴线束替代品

I-PEX 82651-100B-02-D：面向高密度高速设备的极细同轴线束方案

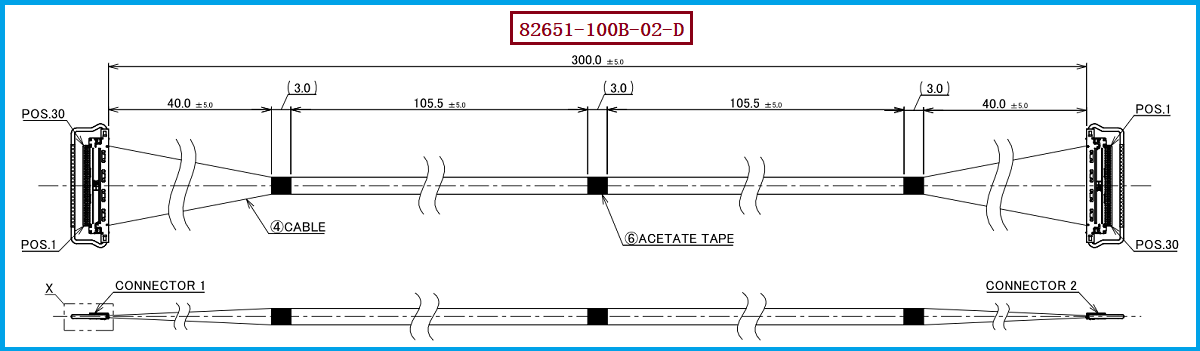

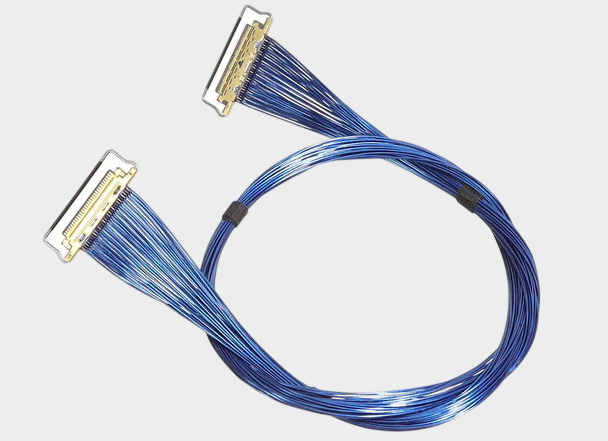

在笔记本电脑、工业相机、机器视觉、AI视觉设备、高速显示设备等产品中，内部空间越来越紧凑，同时对高速信号传输、EMI抗干扰和布线可靠性的要求也越来越高。I-PEX CABLINE®-CA系列采用0.4mm接触间距、水平对插结构及机械锁扣设计，并支持Micro-Coaxial极细同轴线等多种线材方案。 本次对应的极细同轴线束产品料号/型号为I-PEX 82651-100B-02-D，属于30Pin、Micro-Coaxial、AWG#40、300mm、1-N配置；在该系列官方型号资料中，82651-100B-02-D明确对应30Pin Micro-Coaxial 40AWG、L=300mm、1-N线束。 对于工程师而言，这类产品的价值不仅在于“线很细”，更在于通过极细同轴结构实现高密度布线，并兼顾高速信号传输需求；对于采购人员而言，则更应该关注具体产品料号/型号、Pin数、线规、长度、端部定义以及连接器匹配关系，避免仅凭外观或尺寸进行替代选型。

-------------------------------------------------------------------------------------------------

为什么极细同轴线束外皮多是透明的？工程师真正需要关注什么？
在实际极细同轴线束中，外部绝缘层采用透明或半透明材料并不少见，这并不是单纯为了“好看”，而具有一定的工程和制造价值。从线束制造与质量检验角度看，透明外皮能够在一定程度上帮助观察内部导体、屏蔽层及线材结构是否存在明显异常，例如局部破损、结构偏移、加工缺陷等；在生产过程中，也便于对线材状态进行目视确认。此外，透明绝缘层还能让工程人员更直观地观察线材整体结构，在小型化、高密度线束制造过程中具有一定便利性。不过，需要特别说明的是，并非所有极细同轴线束的外皮都必须是透明的，实际颜色和透明度取决于线材结构、绝缘材料、供应商规格以及具体应用要求。因此，对于采购人员而言，不能简单以“透明外皮”作为判断线材品质或规格的唯一依据；对于工程师而言，更重要的是确认导体、绝缘层、屏蔽结构、特性阻抗以及连接器端接工艺是否满足设计要求。CABLINE®-CA系列本身支持AWG36、AWG38、AWG40、AWG42、AWG44等Micro-Coaxial线材规格，其中AWG#40正是该系列常见的极细同轴线规格之一。

-------------------------------------------------------------------------------------------------

20634-130T-02连接器与AWG#40线材匹配：替代开发不能只看“30Pin”

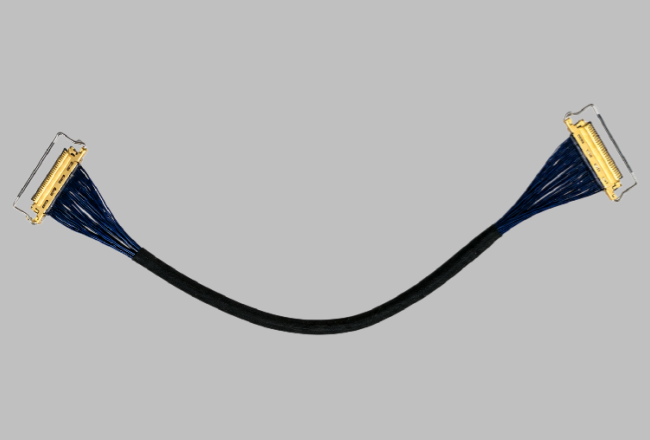

对于I-PEX 82651-100B-02-D这款极细同轴线束，其线材端使用的连接器型号为20634-130T-02，该型号属于CABLINE-CA Plug Housing 30Pin规格；I-PEX资料中将20634-130T-02列为CABLINE-CA plug housing 30pin。 同时，该线材端连接器适配的线材规格为AWG#40，与82651-100B-02-D的40AWG极细同轴线配置相对应。对于工程师来说，开发兼容替代线束时，真正需要控制的是连接器与线材之间的整体匹配，包括30Pin端子排列、0.4mm Pitch、线材AWG、端部定义、线束长度、屏蔽结构以及高速信号完整性，而不是单纯寻找一个“看起来一样”的连接器。对于采购人员来说，也建议在询价时明确提出“I-PEX 82651-100B-02-D兼容替代、30Pin、AWG#40、300mm、1-N、配套连接器20634-130T-02”等关键条件，使供应商能够针对完整规格进行报价和打样。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果设备原设计采用I-PEX 82651-100B-02-D，在进行国产替代或第二供应商导入时，建议优先按照“产品料号/型号+连接器型号+线材规格+长度+Pin Assignment”的方式确认，而不是只按照“30Pin极细同轴线”进行采购。该型号的核心识别条件可以概括为：I-PEX 82651-100B-02-D / CABLINE®-CA / 30Pin / Micro-Coaxial / AWG#40 / 300mm / 1-N，配套线材端连接器型号为20634-130T-02。其中，CABLINE®-CA采用0.4mm接触间距、水平对插及机械锁扣结构，产品资料显示该系列支持10Pin至60Pin等多种规格。 因此，在国产替代验证阶段，建议重点核对连接器尺寸及插合状态、端子排列、线材外径、AWG#40规格、线长公差、屏蔽连续性、阻抗一致性以及高速信号测试结果。我们公司可提供：I-PEX 82651-100B-02-D兼容替代线束方案，可根据客户设备结构及连接要求开展极细同轴线束的打样、规格匹配和批量制造，为采用I-PEX CABLINE®-CA连接方案的客户提供国产替代及供应链优化选择。

-------------------------------------------------------------------------------------------------

从“能连接”走向“稳定高速传输”的国产替代极细同轴线束
I-PEX 82651-100B-02-D是一款具有明确规格定义的30Pin极细同轴线束，其核心配置为300mm长度、AWG#40 Micro-Coaxial线材、1-N端部定义，并配套20634-130T-02 30Pin连接器。 对于工程师而言，选用此类线束时应重点关注高速信号完整性、阻抗控制、屏蔽及连接器匹配；对于采购人员而言，则应围绕完整产品料号/型号和关键规格进行供应商筛选。至于“极细同轴线束外皮为什么多是透明的”，其背后更多涉及线材结构可视化、制造检验及材料应用等工程因素，但透明外皮本身并不能代表线材性能高低。我是【联邦电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。我们公司持续专注于极细同轴线束的研发、制造及兼容替代，可围绕I-PEX 82651-100B-02-D等具体产品料号/型号，为客户提供从线材、连接器匹配到成品线束制造的兼容替代解决方案。
