I-PEX 81423-100B-02-D CABLINE®-CA 0.4mm连接器极细同轴线束替代品

30PIN/0.4MM高速连接方案：从产品型号看线束应用需求

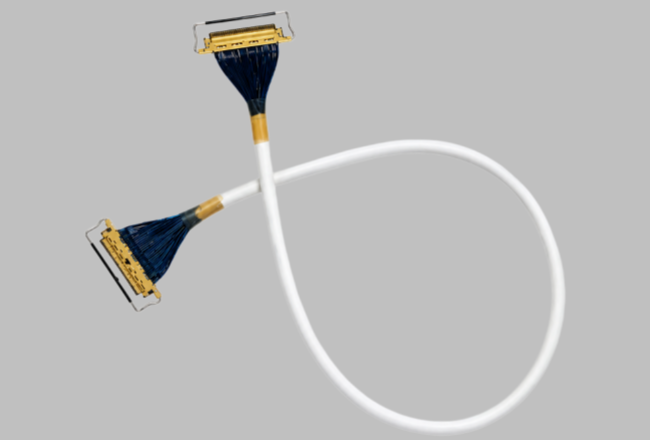

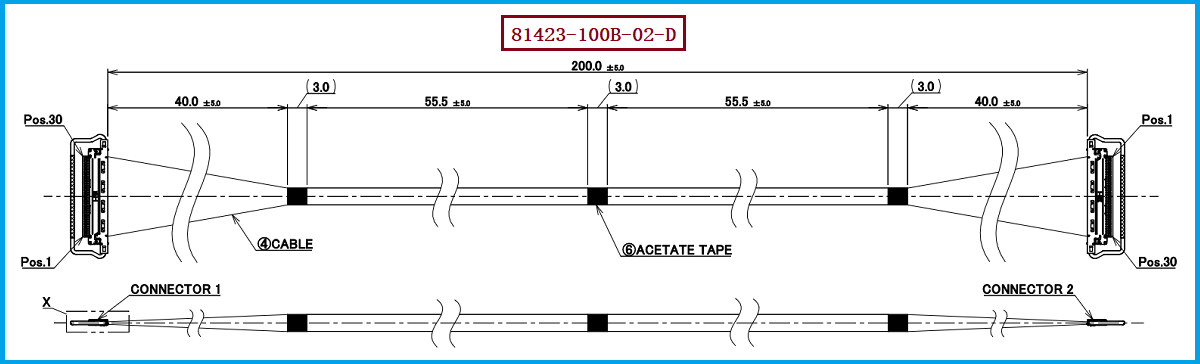

在笔记本电脑、高分辨率显示设备、工业相机、机器视觉、AI视觉设备等产品中，极细同轴线束承担着高速信号传输和内部空间连接的重要作用。对于工程师而言，线束并不是“只要能接通就可以”的普通导线，线材规格、长度、阻抗、连接器匹配以及制造一致性都会对最终信号质量产生影响。本次介绍的产品为 I-PEX 81423-100B-02-D 极细同轴线束，属于 CABLINE®-CA 系列30PIN极细同轴线束方案，线材端配套使用 I-PEX 20634-130T-02 连接器，连接器采用 30PIN、0.4MM间距设计。对于需要进行原厂线束替代、产品国产化以及供应链优化的客户来说，这类产品的关键并不只是连接器型号对应，更重要的是确保替代线束在长度、线材结构、端接工艺和高速信号性能方面能够满足原应用要求。

-------------------------------------------------------------------------------------------------

极细同轴线束长度误差对性能影响多大？不能只看“差几毫米”
很多工程师和采购人员容易认为，极细同轴线束长度只要与原规格相差几毫米，对实际使用不会产生明显影响。但对于高速信号传输而言，线束长度本身就是影响信号传输特性的重要因素之一。随着传输速率不断提高，信号在传输线中的传播时间、插入损耗、回波损耗以及阻抗连续性都会变得更加敏感。当线束实际长度与设计长度存在较大偏差时，首先可能造成信号传播时延发生变化；对于高速差分通道而言，如果不同通道之间的长度一致性控制不好，还可能产生通道间时序偏差，影响接收端对高速信号的判断。同时，线束越长，通常意味着信号经过的传输路径越长，累计损耗和高频衰减也需要更加关注。因此，“长度误差到底有没有影响”不能简单用一个固定的毫米数来判断，而应该结合传输速率、线材结构、阻抗控制、信号裕量、线束总长度以及系统设计要求综合评估。对于工程验证阶段的替代线束，建议尽量按照原产品的长度要求进行制造，并对关键尺寸实施稳定的制程控制，而不是依靠后期装配来弥补长度偏差。

-------------------------------------------------------------------------------------------------

工程师真正需要关注的是“长度一致性+高速信号完整性”
从工程设计角度来看，极细同轴线束长度控制的核心并不是追求绝对意义上的“零误差”，而是保证批量产品具有稳定、可控的尺寸一致性。尤其对于多通道高速线束，30PIN结构意味着内部存在多个信号通道，线材端采用 20634-130T-02连接器，其 30PIN、0.4MM Pitch的高密度结构对端接精度和装配一致性也提出了更高要求。实际制造过程中，需要综合控制裁线长度、剥线尺寸、同轴线芯线及屏蔽层处理、端子压接或连接工艺、连接器组装位置以及最终成品尺寸。如果只是单纯把线材“做长或做短”，却没有同步控制阻抗和端接质量，那么即使长度尺寸符合要求，也不能代表高速信号性能一定达标。因此，对于工程师来说，选择极细同轴线束供应商时，应重点考察其线材加工精度、连接器端接能力、批量一致性、高速信号测试能力以及产品验证能力；对于采购人员来说，则应进一步确认替代供应商是否能够稳定提供与目标型号相匹配的规格，而不是只根据外观和连接器型号判断是否可以替代。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
针对 I-PEX 81423-100B-02-D 这一30PIN极细同轴线束产品，如果客户正在进行国产替代、第二供应商导入或者原厂线束替换，建议首先确认设备端连接器、线束端连接器及Pin定义是否一致，再确认线材规格、成品长度、线位定义、出线方向及安装空间等机械条件。在高速应用中，还需要进一步关注特性阻抗、插入损耗、回波损耗、串扰以及不同通道之间的一致性。特别是当客户希望将原有线束长度进行修改时，应在样品阶段完成高速信号验证，避免仅按照机械尺寸判断替代产品是否可用。我们公司可提供：I-PEX 81423-100B-02-D 兼容替代线束方案，可根据客户实际设备的连接器、Pin数、线长、线位及出线结构要求进行极细同轴线束的生产制造，为工程师提供样品验证及量产导入所需的线束解决方案。对于采购人员而言，也可以通过规格确认、样品测试及批量一致性验证，逐步建立更加稳定的国产替代供应链。

-------------------------------------------------------------------------------------------------

长度控制是极细同轴线束高速性能稳定的重要环节
极细同轴线束长度误差并不是简单的“长一点或短一点”问题。在低速应用中，较小的长度变化可能不容易体现出来，但在高速数字信号、高清显示、工业视觉以及高带宽数据传输应用中，线束长度、通道一致性、阻抗控制和端接质量之间存在密切关系。以 I-PEX 81423-100B-02-D 为代表的30PIN极细同轴线束方案，其线材端使用 I-PEX 20634-130T-02连接器，30PIN、0.4MM间距，属于对小型化、高密度及高速信号传输要求较高的连接方案。我是【联邦电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：尹经理 18013280527（微信同号）。对于正在进行国产替代的工程师和采购人员，建议不要仅比较价格和外观，而应将尺寸精度、长度一致性、连接器匹配、高速信号性能及批量稳定性作为综合选型指标。通过合理的制造工艺和完整的验证流程，才能让极细同轴线束在高速设备中实现稳定、可靠的信号传输。
