I-PEX 82650-100B-02-D CABLINE®-CA 0.4mm连接器极细同轴线束替代品

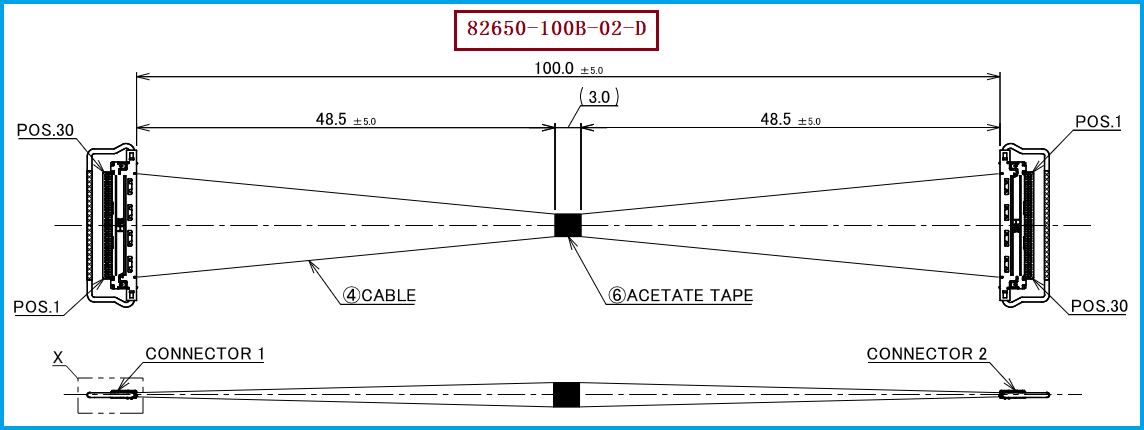

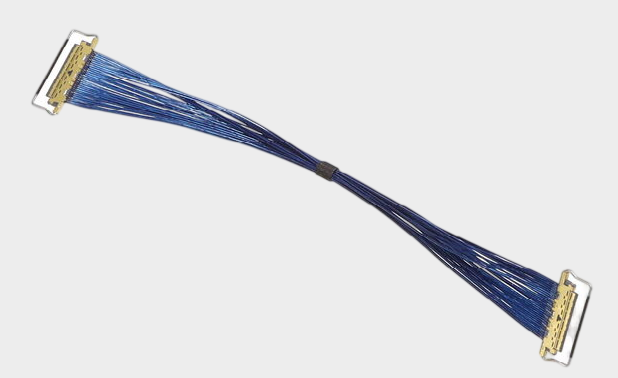

I-PEX 82650-100B-02-D：面向高速设备的30Pin极细同轴线束方案
在笔记本电脑、高分辨率显示设备、工业相机、机器视觉、AI视觉设备以及其他高速电子设备中，内部高速信号传输对线束的尺寸、阻抗、串扰、损耗和连接可靠性提出了越来越高的要求。I-PEX CABLINE®-CA 系列采用0.4mm Pitch超细间距、水平对插结构以及屏蔽和多点接地设计，可用于高密度、高速信号连接场景。本次介绍的产品料号/型号为 I-PEX 82650-100B-02-D，属于CABLINE®-CA系列30Pin Micro-Coaxial极细同轴线束，线材端采用 20634-130T-02 连接器，线位定义为 1-N。对于工程师而言，这类线束不仅要关注“能不能接上”，更需要关注连接器匹配、线材结构、阻抗控制、信号完整性以及实际设备中的布线方式；对于采购人员而言，则需要进一步确认产品料号/型号、Pin数、连接器型号、线位定义及线束加工一致性，避免仅按照外观尺寸或单纯Pin数进行替代选型。

-------------------------------------------------------------------------------------------------

极细同轴线束阻抗为什么要50Ω？核心在于高速信号完整性
很多工程师在选择极细同轴线束时都会关注一个关键指标：为什么阻抗通常需要控制在50Ω左右？ 这里的“50Ω”并不是简单代表导线的电阻，而是高速信号在线缆中传播时所表现出的特性阻抗（Characteristic Impedance）。当高速数字信号沿着极细同轴线传播时，如果线束阻抗与系统中的发送端、接收端及PCB传输结构不匹配，就可能产生信号反射，从而造成波形畸变、过冲、振铃、抖动增加以及眼图恶化等问题。尤其当数据速率不断提升后，信号边沿越来越快，即使传输距离只有几十毫米到几百毫米，传输线效应也不能简单忽略。因此，极细同轴线束需要通过中心导体尺寸、绝缘层介电特性、屏蔽层结构以及导体与屏蔽层之间的几何关系等因素进行综合控制，使其阻抗保持在目标范围内。需要特别说明的是，实际项目中的目标阻抗应以具体高速接口、芯片、PCB以及系统设计规范为依据，并不能简单理解为所有极细同轴线束任何场景下都必须固定为50Ω；对于工程师来说，真正重要的是线束阻抗与整个高速链路的阻抗体系保持一致。

-------------------------------------------------------------------------------------------------

从工程师和采购视角看，82650-100B-02-D替代选型不能只看“能不能插”

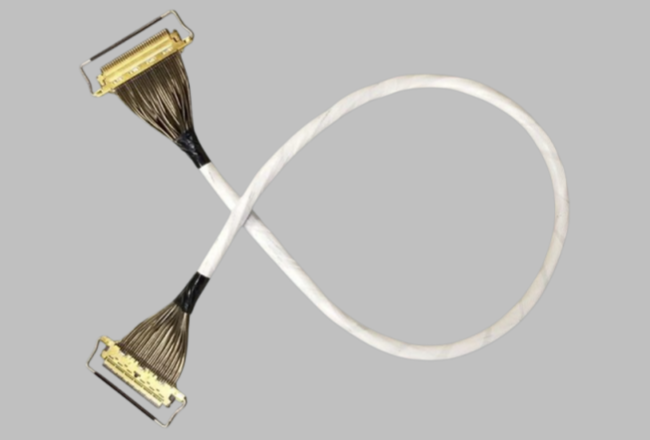

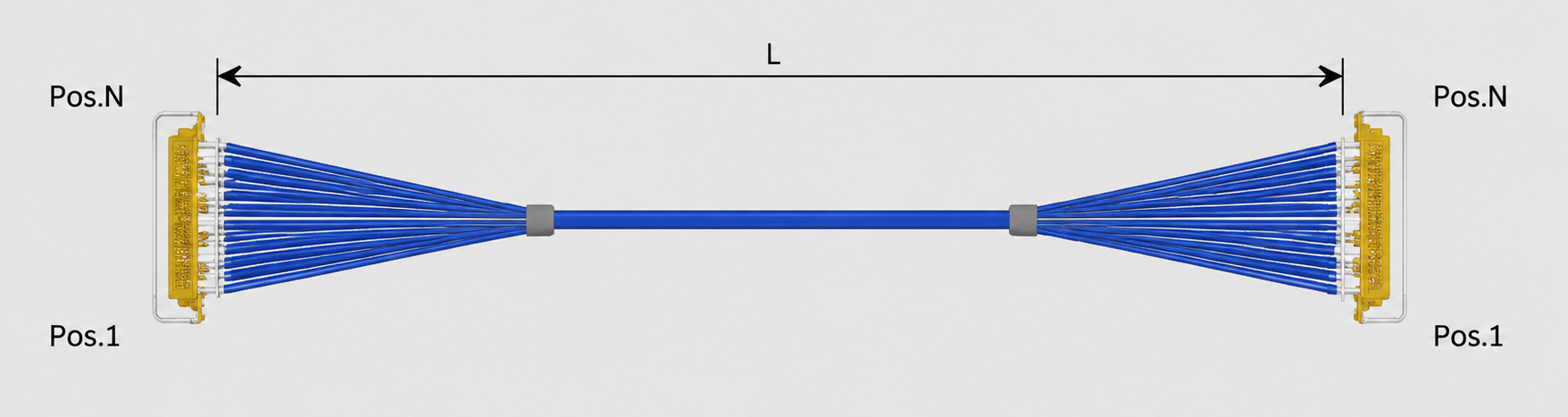

对于 I-PEX 82650-100B-02-D 这类30Pin极细同轴线束，进行国产兼容替代时，建议工程师首先确认PCB端连接器、线材端连接器及线位定义是否完全对应。本产品线材端使用的连接器型号为 20634-130T-02，线位定义为 1-N，因此替代线束不能只做到外形相似，还需要核对Pin数量、Pin Assignment、线序方向、连接器结构、线材规格以及端接工艺。在高速应用中，还应进一步关注特性阻抗、插入损耗、回波损耗、串扰、屏蔽连续性以及不同长度下的信号完整性表现。对于采购人员而言，建议在询价和供应商导入阶段，将“产品料号/型号+连接器型号+Pin数+线位定义+线长+线材规格+测试要求”作为完整的技术确认条件，而不是单纯以“30Pin极细同轴线”作为采购名称。这样既有利于避免型号混淆，也能降低批量采购后出现线序错误、连接器不匹配或高速性能无法满足要求的风险。我们公司可提供 I-PEX 82650-100B-02-D 兼容替代线束方案，可围绕原产品的连接器匹配、线位定义及高速传输需求进行极细同轴线束国产替代开发，为工程师提供样品验证及批量应用所需的线束解决方案。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果项目正在寻找 I-PEX 82650-100B-02-D 的兼容替代产品，建议首先以 20634-130T-02 为线材端连接器匹配依据，并确认30Pin配置以及 1-N线位定义；随后根据设备内部空间、信号速率和实际布线长度确定对应的极细同轴线规格。对于高速显示、工业视觉、摄像及高速数据传输应用，不能仅以“导通测试OK”作为替代产品的最终判定标准，还应根据项目需求进行阻抗、导通、绝缘、耐压以及高速信号相关测试。特别是在50Ω等目标阻抗要求下，线材结构的一致性、端接质量和批次稳定性都会影响最终传输效果。因此，在国产替代过程中，更合理的方式是先进行样品打样和电气性能验证，再进入小批量试产，最终根据验证结果确认量产规格。对于采购端而言，这种方式可以在保证兼容性的同时，更好地控制替代风险和综合采购成本。

-------------------------------------------------------------------------------------------------

阻抗控制是极细同轴线束高速性能的重要基础
I-PEX 82650-100B-02-D 所代表的30Pin极细同轴线束方案，重点并不只是“小”和“细”，而是通过连接器、极细同轴线材、屏蔽结构、线位定义以及阻抗控制共同实现稳定的高速信号传输。对于“极细同轴线束阻抗为什么要50Ω”这一问题，核心答案在于高速链路需要良好的阻抗连续性，以降低信号反射并改善信号完整性；但具体目标阻抗仍应根据实际系统和接口规范确定。对于需要国产替代的项目，20634-130T-02连接器、30Pin配置以及1-N线位定义都应作为关键匹配条件。我是【联邦电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：尹经理 18013280527（微信同号）。我们公司专注于极细同轴线束的生产制造与兼容替代方案开发，可提供 I-PEX 82650-100B-02-D 兼容替代线束方案，帮助工程师和采购人员在高速、小型化、高密度电子设备内部连接应用中获得更灵活的供应选择。
