I-PEX 81424-100B-02-D CABLINE®-CA 0.4mm连接器极细同轴线束替代品

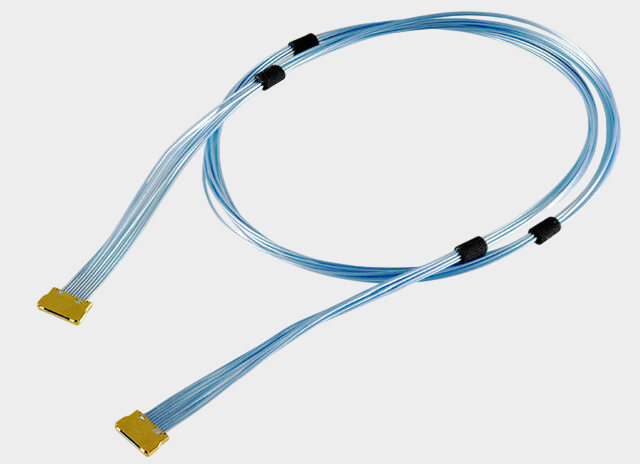

I-PEX 81424-100B-02-D：面向高密度高速设备的极细同轴线束

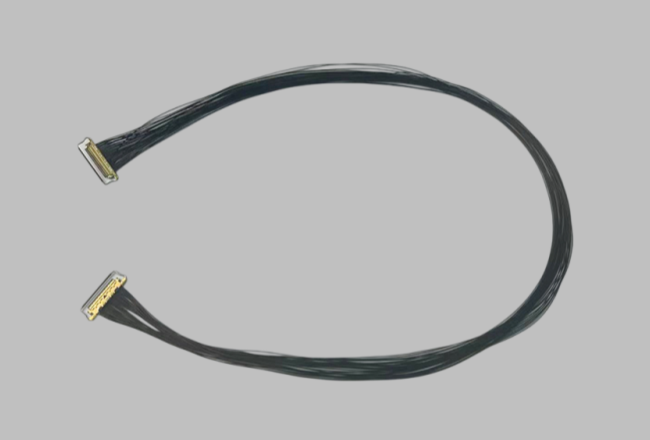

对于笔记本电脑、平板电脑、服务器、显示设备、工业设备及其他高密度电子产品而言，内部高速信号连接不仅需要满足传输性能要求，还要兼顾有限空间内的布线、弯折和装配需求。I-PEX CABLINE®-CA系列采用0.4mm端子间距设计，属于高数据速率极细同轴连接器系列，可应用于USB4、Thunderbolt、DisplayPort、HDMI等高速接口相关场景。本文重点介绍的 I-PEX 81424-100B-02-D 是一款40P极细同轴线束，采用AWG#40、50Ω微型同轴线材，线束长度为200MM，其线材端Housing Assembly（插头主体组件）型号为 20634-140T-02，同时配套相应的Shell及Pull Bar结构。对于工程师而言，这类40P高密度线束能够在有限安装空间内实现多通道高速信号连接；对于采购人员而言，明确料号、针数、线径、阻抗、长度以及连接器型号，则是进行兼容采购和国产替代评估的重要基础。

-------------------------------------------------------------------------------------------------

极细同轴线的芯线直径可以小到多少mm？越细并不意味着越容易制造
“极细同轴线的芯线直径可以小到多少mm？”这是很多工程师在进行高速线束设计时都会关注的问题。需要注意的是，芯线直径、导体直径与整根同轴线外径并不是同一个概念，实际尺寸还会受到导体结构、绝缘层厚度、屏蔽层以及外被材料等因素影响。以本款 I-PEX 81424-100B-02-D 为例，其采用AWG#40规格微型同轴线材，已经属于非常细的电子连接线规格；在实际微型同轴线产品中，导体尺寸可以进一步做到非常微小的范围，但能做到多细，需要结合导体材料、单丝结构、绝缘材料、阻抗要求、传输速率、机械强度以及生产工艺综合确定。因此，对于工程师来说，不能简单以“越细越好”作为设计原则：线径过细虽然有利于节省空间、提高布线密度，但也会对拉力、弯折寿命、阻抗一致性、衰减控制及端接工艺提出更高要求。真正适合高速设备的极细同轴线，应当是在“小型化”和“电气、机械可靠性”之间取得合理平衡。

-------------------------------------------------------------------------------------------------

从工程设计和采购角度看，81424-100B-02-D需要重点确认哪些参数？

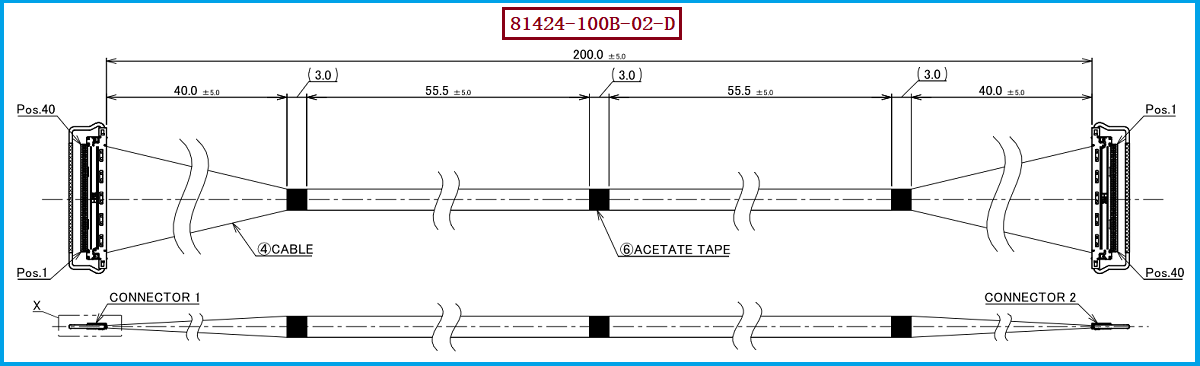

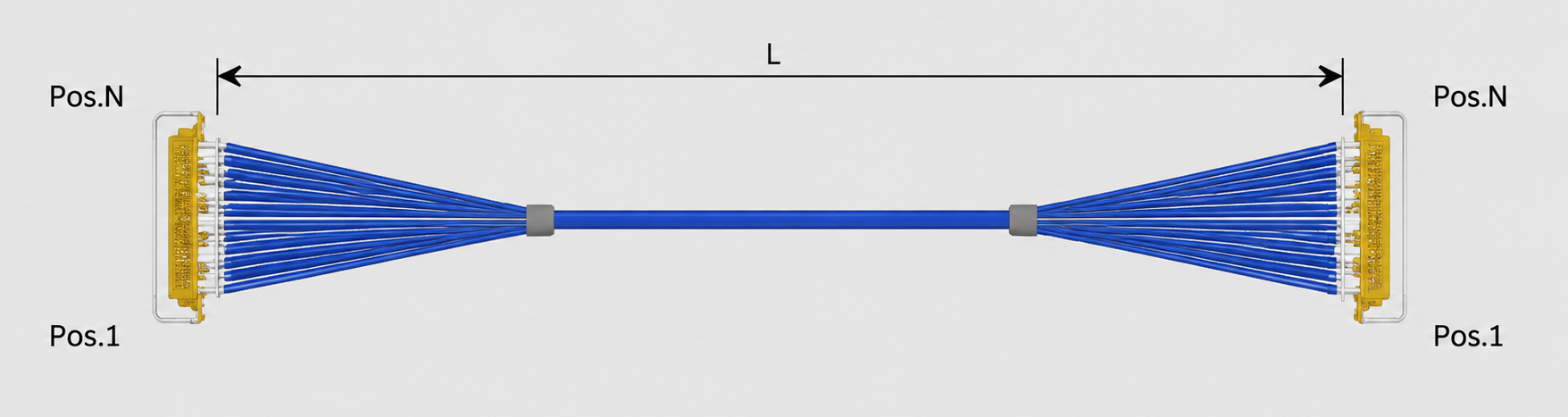

针对 I-PEX 81424-100B-02-D 的兼容与替代评估，工程师不能只看“40Pin”和“200mm”两个参数，而应重点核对整个线束组合。该型号为40P、200MM、AWG#40、50Ω、1-N线序的极细同轴线束，两端采用相应的CABLINE®-CA系列结构，其中线材端使用的Housing Assembly型号为 20634-140T-02，Shell-A型号为2764-0401-002，Pull Bar型号为2766-0401，对应的配合端连接器为20525-040E-02。与此同时，还需要关注线序定义、端子位置、线材阻抗、线束长度公差、端接方式以及耐压和绝缘性能等要求。原规格中该线束长度为200.0±5.0mm，并规定了相应的电气性能要求。因此，采购人员在询价时，如果只提供“40P极细同轴线，200mm”这样的简单条件，很容易出现规格不完全一致的问题；更合理的方式是以81424-100B-02-D+连接器型号20634-140T-02+AWG#40+50Ω+200MM+线序作为核心规格进行核对，再确认样品、图纸和批量生产的一致性。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
如果原设备使用的是 I-PEX 81424-100B-02-D，在进行国产替代或第二供应商开发时，建议工程师首先确认PCB端配合连接器及机械空间，再根据40P数量确定线束结构；随后重点确认AWG#40线材、50Ω阻抗、200MM长度及1-N线序，并核对20634-140T-02等线材端结构是否能够满足装配要求。对于高速信号应用，还应结合实际工作频率、信号协议、线束长度、走线方式及整机SI测试结果进行验证，而不能仅依据连接器系列的理论高速规格判断最终性能。对于采购人员而言，可以要求供应商按照原型号关键尺寸、材料、线序、阻抗、电气性能和连接器配套关系提供样品，通过装配验证、导通测试及高速信号测试后再进行批量导入。我们公司可提供：I-PEX 81424-100B-02-D兼容替代线束方案，可根据客户实际设备需求，对40P极细同轴线束的线径、长度、线序、连接器配套及加工要求进行匹配，为工程师提供国产兼容替代选型，也为采购人员提供更灵活的供应链方案。

-------------------------------------------------------------------------------------------------

极细同轴线束的价值，在于“细”与“高速可靠”同时实现
I-PEX 81424-100B-02-D 代表了高密度电子设备中极细同轴线束的一类典型应用方案，其40P、AWG#40、50Ω、200MM的规格以及20634-140T-02线材端Housing Assembly，为工程设计和采购选型提供了明确的参考基础。极细同轴线并不是单纯追求芯线越细越好，而是需要在微型化、高速传输、阻抗控制、机械可靠性和精密端接之间实现平衡。我是【联邦电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：尹经理 18013280527（微信同号）。对于需要进行国产替代、降本或多供应商导入的客户，可围绕原产品的关键规格进行逐项匹配和验证，选择真正能够满足设备使用要求的极细同轴线束方案。
