从“能不能传”到“能不能稳定传”：普通同轴线与极细同轴线的差别
对于工程师而言，同轴线的价值并不只是“把信号从A点传到B点”，而是在有限的设备空间内，同时满足高速传输、阻抗控制、EMI抑制、机械可靠性以及长期稳定运行等要求。普通同轴线通常具有更大的线径和更明显的结构尺寸，在传统通信、测试仪器以及一般电子设备中具有较好的适用性；而极细同轴线则是在同轴结构基础上进一步向“小型化、高密度和高速化”发展，其中心导体、绝缘层、屏蔽层和外被都需要进行精密尺寸控制。尤其是在笔记本电脑、工业相机、AI视觉设备、高速显示模组及其他内部空间紧凑的电子设备中，普通同轴线可能面临占用空间大、弯曲半径受限、布线密度不足等问题，而极细同轴线可以在更小的空间内实现多通道信号传输。因此，“普通同轴线”和“极细同轴线”的差别，并不仅仅是线径变细了多少，更重要的是制造精度、阻抗一致性、屏蔽性能、弯折适应性以及与微型连接器配合能力的全面提升。

-------------------------------------------------------------------------------------------------

为什么高密度高速设备越来越需要极细同轴线束？

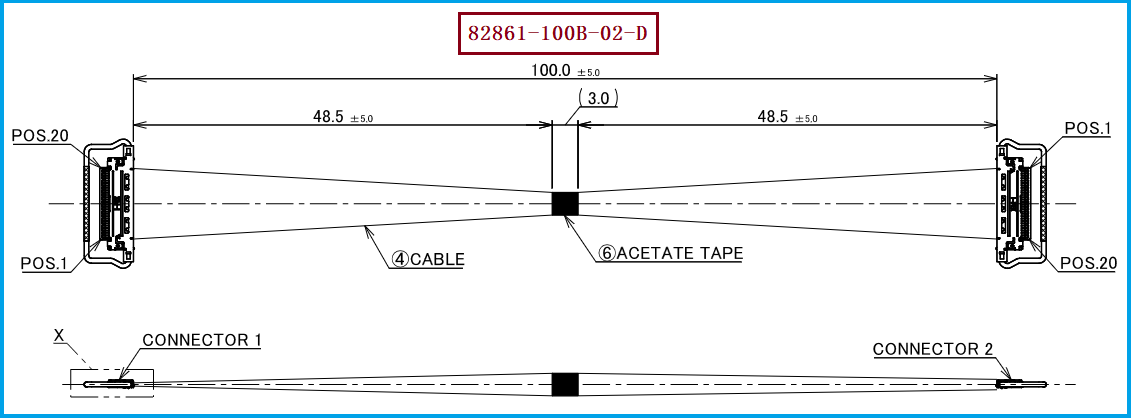

从工程设计角度来看，设备小型化与信号速率提升实际上对内部线束提出了双重要求：一方面，需要尽可能减少线束占用的结构空间；另一方面，高速差分信号对传输链路中的阻抗连续性、串扰、信号损耗和EMI环境更加敏感。I-PEX CABLINE®-CA系列采用0.4mm接触间距、水平对插结构以及屏蔽与多点接地设计，其产品定位就是面向高密度、高速信号连接场景。对于本次对应的I-PEX 82861-100B-02-D极细同轴线束，其为20Pin、AWG#40、100mm长度、1-N Pin Assignment的Micro-Coaxial Harness方案，适合对空间、信号完整性及布线密度要求较高的设备内部连接。与传统较粗同轴线相比，AWG#40极细同轴线可以显著降低单根线材的空间占用，使多根信号线能够在有限空间内进行高密度排列，同时配合专用微型连接器实现更紧凑的系统布线。对于工程师来说，这意味着PCB布局、结构设计以及线束走线可以获得更大的设计自由度；对于采购人员来说，则意味着在选择替代供应商时，不能只比较“线能不能接上”，还需要重点确认线径、阻抗、Pin位定义、长度、端接方式以及高速信号性能是否能够满足原设计要求。

-------------------------------------------------------------------------------------------------

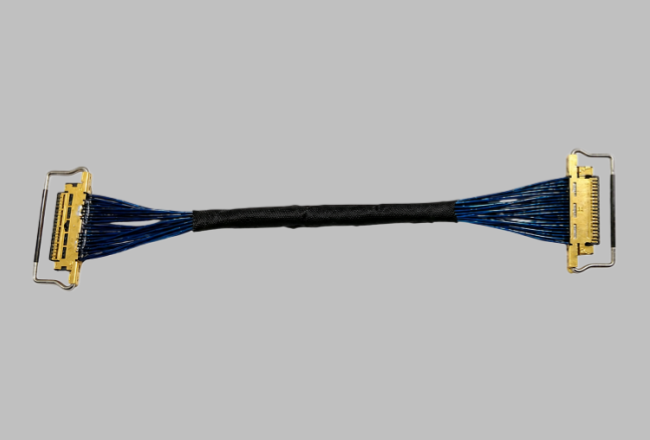

I-PEX 82861-100B-02-D核心配套：20634-120T-02连接器与AWG#40极细同轴线
从配套关系来看，I-PEX 82861-100B-02-D采用CABLINE®-CA系列极细同轴线连接方案，线材端使用的连接器型号为20634-120T-02。该型号属于CABLINE-CA Plug Housing，适配20Pin连接需求，并与AWG#40极细同轴线方案相匹配。CABLINE®-CA系列采用0.4mm Pitch设计，连接器整体面向高速、小型化内部连接应用，并通过机械锁扣、屏蔽结构及多点接地等设计提升连接可靠性和抗干扰能力。对于工程师而言，在进行线束替换或国产化设计时，需要特别关注“连接器+线材+端子加工+屏蔽结构”这一完整链路，而不能仅依据外观尺寸判断兼容性；对于采购人员而言，建议在询价阶段直接明确原厂料号82861-100B-02-D、配套连接器20634-120T-02、20Pin以及AWG#40等关键条件，这样能够减少不同供应商因规格理解不同而产生的报价偏差和样品不一致问题。我们公司可提供：I-PEX 82861-100B-02-D兼容替代线束方案，可根据客户实际设备需求，对线材规格、线束长度、Pin位定义、端接方式及批量生产要求进行匹配，为工程验证、国产化替代及批量采购提供极细同轴线束制造支持。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议：不要只看“型号一样”，更要看传输链路是否一致
对于需要替换I-PEX 82861-100B-02-D的工程项目，建议首先确认原设计采用的连接器体系及20Pin配置，再确认线材是否为AWG#40 Micro-Coaxial极细同轴线，同时核对线束长度、Pin Assignment、线序、屏蔽方式及设备内部走线路径。尤其是在高速信号应用中，线径变化可能影响传输特性，因此不能简单地用普通同轴线替代极细同轴线，也不建议只依据连接器外形相似就直接导入量产。对于国产兼容替代项目，更合理的方式是以原始线束为基准进行样品打样和规格确认，通过连接器配合、端子压接、导通测试、绝缘测试、外观尺寸以及实际设备装配验证等环节逐步确认替代方案。若项目属于高速显示、高速数据或工业视觉应用，还应进一步关注阻抗一致性、插损、回损、串扰及EMI表现，从而确保替代线束不仅“装得上”，而且能够“稳定工作”。对于采购部门，则可以将原厂料号、连接器型号、Pin数、AWG、长度、线序和性能要求作为询价及供应商技术确认的核心信息，以降低后续批量导入风险。

-------------------------------------------------------------------------------------------------

极细同轴线的真正价值，是在有限空间里实现稳定、高密度、高速连接
普通同轴线与极细同轴线最大的差异，是后者需要在极小尺寸下同时兼顾信号传输性能、阻抗控制、抗EMI能力、机械可靠性和高密度布线能力。对于采用CABLINE®-CA连接方案的I-PEX 82861-100B-02-D而言，20634-120T-02连接器、20Pin配置以及AWG#40极细同轴线共同构成了其关键规格特征。随着电子设备不断向高速化、轻薄化和高集成度方向发展，极细同轴线束已经成为许多高端设备内部高速信号连接的重要方案。我是【联邦电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：尹经理 18013280527（微信同号）。我们公司专注于极细同轴线束的生产制造，可围绕客户原有线束型号进行兼容替代开发，为工程师提供样品验证、技术匹配与国产替代支持，也为采购人员提供更灵活的供应链选择，帮助客户在保证产品性能与装配兼容性的同时，实现极细同轴线束的稳定供应与成本优化。
