I-PEX 81786-100B-02-D CABLINE®-CA 0.4mm连接器极细同轴线束替代品

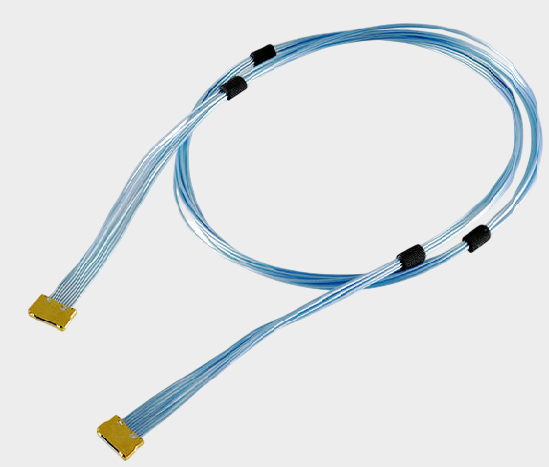

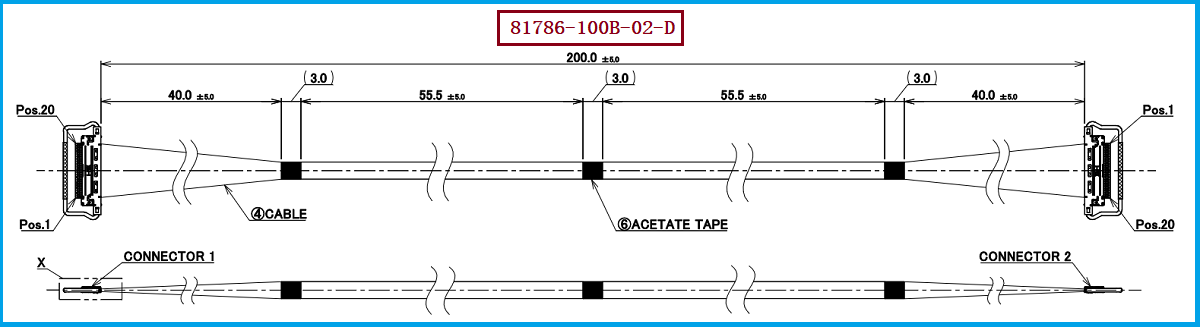

I-PEX 81786-100B-02-D：面向高速设备内部连接的极细同轴线束
在笔记本电脑、工业相机、AI视觉设备、显示设备以及其他高密度电子产品中，内部高速信号连接对线束的尺寸、阻抗、抗干扰能力和传输稳定性提出了越来越高的要求。传统普通导线虽然结构简单、成本较低，但当传输速率提升、布线空间缩小以后，其在信号完整性、EMI抑制和高速差分传输方面的局限会逐渐显现。I-PEX 81786-100B-02-D属于 CABLINE®-CA 系列20Pin极细同轴线束，采用Micro-Coaxial极细同轴线方案，线束长度为200MM，线材端配套连接器型号为20634-120T-02。结合CABLINE®-CA系列0.4mm间距、高密度连接以及屏蔽和多点接地设计，这类线束更适合空间紧凑且对高速信号质量要求较高的设备内部连接场景。对于工程师而言，选择这类极细同轴线束的核心并不仅仅是“线径更细”，而是要在有限空间内同时实现高速传输、阻抗控制、EMI抑制和可靠连接；对于采购人员而言，则需要进一步关注原厂料号、连接器匹配、线长、Pin数、线材规格、加工一致性以及国产兼容替代能力。

-------------------------------------------------------------------------------------------------

极细同轴线和普通线的性能差距有多大？高速应用中差别更加明显
极细同轴线与普通线最大的区别，并不是单纯体现在外径大小，而在于导体、绝缘层、屏蔽层和整体电磁结构共同形成了更加可控的高速传输通道。普通单芯线在低速、电源或一般控制信号传输中具有成本低、加工方便等优势，但当信号频率和传输速率不断提高时，阻抗变化、信号衰减、串扰以及外部EMI干扰都会更加明显。极细同轴线则通过中心导体、绝缘介质、屏蔽层等结构，对信号传播环境进行更严格的控制，因此更适合高速差分信号传输。对于工程师来说，高速系统真正关注的不是“普通线能不能通”，而是信号经过一定长度后是否仍然能够保持足够的完整性和稳定性。例如I-PEX 81786-100B-02-D采用200MM线长，在高速设备内部连接中，线材本身的阻抗一致性、屏蔽连续性、端接质量都会影响最终系统表现。因此，在高速显示、高速摄像、AI视觉以及其他高速数据传输应用中，极细同轴线往往能够提供比普通线更加稳定、可控的信号传输条件。需要强调的是，极细同轴线并非在所有场景都优于普通线；如果应用只是低频控制或简单供电，普通线可能已经足够，使用极细同轴线反而会增加成本。真正的价值在于根据传输速率、频率、空间尺寸、EMI环境和可靠性要求进行针对性选型。

-------------------------------------------------------------------------------------------------

为什么极细同轴线价格比普通线高？成本差异来自“精密制造”
采购人员在进行极细同轴线束国产替代时，经常会发现同样是“线”，极细同轴线束的价格明显高于普通导线，这主要是因为两者制造难度并不在同一个层级。极细同轴线需要在非常有限的尺寸内完成中心导体、绝缘层、屏蔽层和外被等结构的精密加工，对材料一致性、尺寸控制、同轴结构稳定性以及高速电气性能都有较高要求；在线束加工阶段，还需要解决极细线材剥线、裁线、同轴屏蔽处理、端子压接或连接器组装等精密工艺问题。尤其是20Pin、200MM的I-PEX 81786-100B-02-D这类高速极细同轴线束，最终产品成本不仅来自线材本身，还包括连接器、精密加工、自动化设备、治具、检测以及良率控制等环节。因此，采购时不能简单按照“铜线重量”或“普通线单价”进行比较，而应该综合评估单位线束成本、批量一致性、交期、质量稳定性和供应保障能力。对于企业而言，如果能够在满足尺寸、电气性能、连接器兼容性和可靠性要求的前提下实现国产制造，就有机会降低对单一进口供应渠道的依赖，并在成本、交付周期和供应链响应方面获得更大的灵活性。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议：从料号一致转向性能与接口匹配

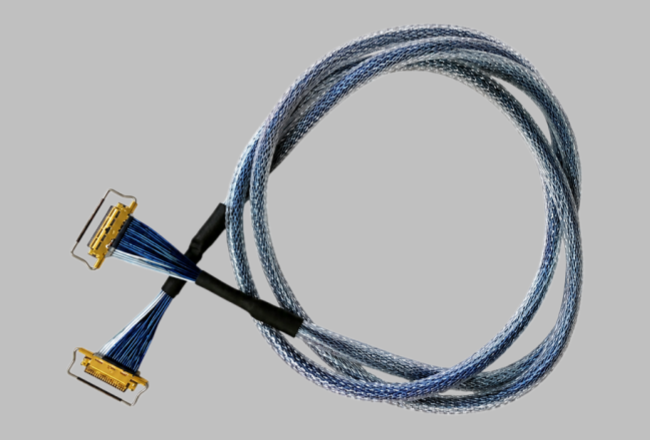

针对I-PEX 81786-100B-02-D的兼容替代，工程师和采购人员不建议仅按照“20Pin+200MM”进行简单替换，而应同时核对连接器、线材结构、Pin定义、线长、公差、高速电气性能以及设备实际安装空间。该产品线材端使用的连接器型号为20634-120T-02，因此在进行兼容替代时，应重点确认替代线束与对应PCB端连接器的机械配合关系，同时确认20Pin排列、线序定义及端接方式能够与原设计保持一致；如果项目对高速信号有明确要求，还需要进一步验证特性阻抗、插损、回损、串扰、屏蔽连续性等指标，而不能只进行外观尺寸比对。对于采购部门，则建议在询价阶段明确原厂参考料号I-PEX 81786-100B-02-D、连接器型号20634-120T-02、线长200MM以及实际使用环境，并要求供应商提供样品验证、小批量试产和批量供货方案。我们公司可提供 I-PEX 81786-100B-02-D 兼容替代线束方案，可围绕客户实际产品需求进行极细同轴线束的规格确认、线长调整、端接加工及批量制造，为需要国产替代、第二供应商导入或成本优化的客户提供相应的线束解决方案。

-------------------------------------------------------------------------------------------------

高速设备升级，让极细同轴线束成为重要的内部连接方案
从普通线到极细同轴线，并不是简单的“线材升级”，而是电子设备从低速连接向高速、高密度、小型化发展的必然结果。I-PEX 81786-100B-02-D以20Pin、200MM极细同轴线束方案，配套20634-120T-02连接器，适用于对空间利用率、高速信号完整性以及连接可靠性具有较高要求的内部连接应用。对于工程师而言，极细同轴线能够在有限空间内兼顾高速信号传输与EMI控制；对于采购人员而言，则需要从单纯比较价格转向综合考察线材、连接器、加工工艺、电气性能、品质一致性及供应能力。我是【联邦电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：尹经理 18013280527（微信同号）。我们专注于极细同轴线束生产制造及兼容替代方案，可根据客户提供的原厂料号、连接器型号、Pin数、线长和应用要求进行产品匹配与制造，为高速显示、工业视觉、AI设备、摄像设备及其他高密度电子产品提供可靠的极细同轴线束解决方案。
