I-PEX 82979-100B-01-D CABLINE®-CA 0.4mm连接器极细同轴线束替代品

I-PEX 82979-100B-01-D产品定位：12PIN、0.4mm超细间距的高速极细同轴线束

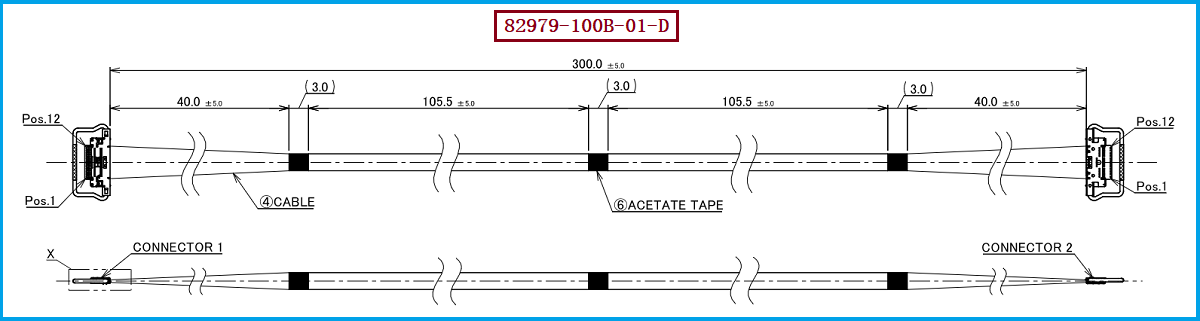

对于笔记本电脑、显示模组、工业相机、机器视觉、AI视觉设备以及其他高密度电子设备而言，内部高速信号连接不仅需要满足传输性能，还要兼顾有限空间内的布线、连接可靠性及批量制造一致性。本文重点介绍的 I-PEX 82979-100B-01-D，属于 CABLINE®-CA 系列极细同轴线束产品，其典型规格为 12PIN、AWG40极细同轴线、长度300mm、1-1线位定义，线材端采用 I-PEX 20634-112T-02 连接器。该连接器属于 CABLINE®-CA Plug Housing，采用 12PIN、0.4mm Contact Pitch（触点间距） 的高密度结构，与极细同轴线束组合后，可以在较小的设备内部空间实现多通道高速信号连接。对于工程师而言，这类产品的重点并不是单纯关注“线能不能接上”，而是需要综合确认连接器型号、PIN数、Pitch、线径、线长、线序、阻抗、屏蔽结构以及设备端PCB布局是否匹配；对于采购人员而言，则更需要确认替代产品能否在关键规格、装配尺寸、批量一致性及供应稳定性方面满足原方案要求。

-------------------------------------------------------------------------------------------------

极细同轴线束常见问题分析：为什么“外观一样”并不代表可以直接替代
在极细同轴线束实际选型、采购和国产替代过程中，一个比较常见的问题就是仅根据连接器外形或PIN数判断兼容性。例如 20634-112T-02 虽然是12PIN规格，但真正进行替代设计时，还必须确认其 0.4mm间距、端子排列、插合结构、屏蔽方式及对应PCB端连接器是否一致；如果仅仅做到“PIN数一样”，却没有确认线位定义和端接方式，就可能出现装配后信号对应错误。另一个常见问题是线材规格与高速信号需求不匹配，极细同轴线的外径、导体结构、绝缘材料、屏蔽层和特性阻抗都会影响高速信号传输，尤其在高频应用中，不能简单理解为“线越细越好”或者“AWG越大越好”。此外，线长、弯折半径、压接/端接一致性、屏蔽连续性以及接地路径同样会影响最终信号完整性。对于工程师来说，设计替代线束时应从“连接器+线材+线序+结构+电气性能”整体验证；对于采购人员来说，则建议避免仅依据照片或简单型号进行替换，而应要求供应商提供明确的规格确认、样品验证及批量生产能力。特别是 I-PEX 82979-100B-01-D 这类12PIN、1-1线位定义的线束，替代产品必须重点核对两端对应关系，确保1号位到1号位、2号位到2号位，以此类推，避免因线序错误造成设备无法正常工作。

-------------------------------------------------------------------------------------------------

极细同轴线束连接器兼容替代设计方法：从连接器到线束进行整体匹配
针对 I-PEX 82979-100B-01-D 的兼容替代，合理的方法并不是简单寻找一个“看起来相同”的连接器，而是以原产品的接口条件作为基准进行逆向匹配和工程验证。首先确认线材端连接器为 20634-112T-02，并确认其12PIN、0.4mm Pitch等关键接口参数；其次根据原线束的AWG规格、长度及1-1线位定义建立替代线束的基本规格；再次对极细同轴线本体进行选型，包括导体、绝缘层、屏蔽层、外径及阻抗控制，使线材与连接器端接工艺能够稳定匹配。对于高速信号应用，还需要重点关注差分对之间的一致性、屏蔽连续性以及端接区域的电气性能，避免因为连接器兼容了，但线材和加工工艺没有匹配而导致实际高速传输性能下降。在结构方面，还应核对连接器插合方向、锁扣结构、线束出线方向、端部尺寸及弯折空间，从而保证替代线束能够真正安装到原设备中。我们公司可提供：I-PEX 82979-100B-01-D兼容替代线束方案，可围绕原产品的连接器型号、PIN数、0.4mm间距、线径、线长及1-1线位定义等关键条件进行工程匹配，并根据客户实际设备需求提供对应的极细同轴线束定制与替代方案，帮助工程团队降低单一品牌供应依赖，同时为采购端提供更灵活的供应链选择。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议：工程验证与采购导入应同步进行
如果项目需要寻找 I-PEX 82979-100B-01-D 的兼容替代产品，建议工程和采购双方在前期就建立统一的规格确认标准。工程师应优先确认 20634-112T-02连接器、12PIN、0.4mm Pitch、AWG40、300mm长度以及1-1线位定义等基础条件，并结合实际应用确认高速信号、电气性能、屏蔽及机械尺寸要求；采购人员则应进一步关注供应商的连接器采购渠道、线材来源、端接加工能力、产品一致性、交期及批量供货能力。对于替代方案，建议先进行样品阶段的尺寸及装配验证，再根据实际应用进行导通、绝缘、耐压、接触可靠性及高速信号相关测试，确认产品能够满足设备要求后再进入小批量和量产导入。需要特别注意的是，兼容替代并不等于只更换一个料号，真正可靠的替代方案应当同时解决“连接器能否匹配、线材能否匹配、线序是否正确、结构能否安装、信号是否稳定、批量能否持续生产”这几个核心问题。对于使用CABLINE®-CA类超细间距连接器的产品，更应重视0.4mm间距带来的加工精度要求，因此供应商的精密端接、质量检测和过程控制能力也是采购评估的重要指标。

-------------------------------------------------------------------------------------------------

以完整工程匹配实现I-PEX 82979-100B-01-D稳定替代
I-PEX 82979-100B-01-D 是一款具有明确接口和线束规格要求的极细同轴线束，其线材端使用 I-PEX 20634-112T-02连接器，连接器为12PIN、0.4mm Pitch，并采用1-1线位定义。在实际国产替代、项目导入及批量采购过程中，应避免只比较外观、PIN数或单一尺寸，而应从连接器、极细同轴线、线位定义、结构尺寸、高速信号性能及制造工艺等多个维度进行综合匹配。我是【联邦电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。我们公司专注于极细同轴线束的生产制造与兼容替代方案，可针对客户提供的原厂型号、样品或图纸进行工程分析，并围绕 I-PEX 82979-100B-01-D 提供兼容替代线束方案，为工程师提供可靠的技术验证路径，也为采购人员提供更加灵活、稳定的供应选择。
