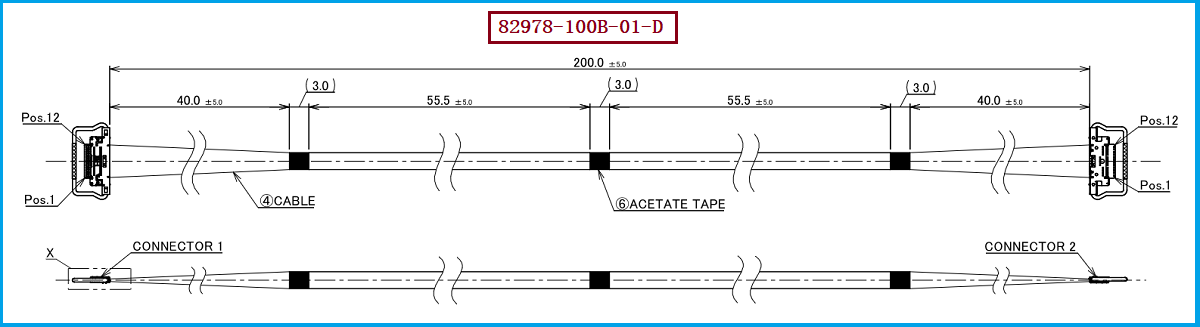

I-PEX 82978-100B-01-D CABLINE®-CA 0.4mm连接器极细同轴线束替代品

看不见的线束，决定着高端设备内部连接的可靠性
在笔记本电脑、高分辨率显示设备、工业相机、AI视觉设备、AR/VR设备以及其他高密度电子产品中，工程师往往将大量精力放在芯片、PCB、高速接口和结构设计上，而隐藏在设备内部的极细同轴线束却经常不被终端用户直接看到。实际上，当设备不断向更薄、更小、更高速、更高集成度发展之后，内部高速信号连接所面临的空间、信号完整性、电磁干扰以及装配可靠性等问题也越来越突出，极细同轴线束因此逐渐成为影响整机性能的重要连接组件。以 I-PEX 82978-100B-01-D 为例，该型号属于 CABLINE®-CA 系列配套的12Pin极细同轴线束，其线材端采用 20634-112T-02 连接器，线位定义为 1-1，即两端对应线位进行连接。与普通导线相比，极细同轴线束并不是简单地“把线做细”，而是在有限的内部空间中，同时兼顾导体、绝缘层、屏蔽层以及高速信号传输要求。对于工程师而言，它直接关系到高速信号能否稳定地从一个模块传递到另一个模块；对于采购人员而言，则关系到产品能否在满足原设计连接要求的基础上，实现稳定供应、成本优化以及国产兼容替代。因此，虽然极细同轴线束通常隐藏在设备内部，却可能是高端设备稳定运行不可忽视的关键组件。

-------------------------------------------------------------------------------------------------

为什么工程师越来越重视极细同轴线束：空间与高速信号的双重挑战
高端电子设备内部的“空间矛盾”正在变得越来越明显：PCB上的芯片和器件越来越密集，显示模组越来越薄，摄像头及传感器的位置越来越灵活，同时USB4、DisplayPort、eDP、MIPI等高速信号对连接链路的要求也越来越高。在这种情况下，线束既不能占用过多空间，也不能因为过度缩小尺寸而牺牲信号传输稳定性。CABLINE®-CA系列采用 0.4mm接触间距和水平对插结构，本身就是针对高密度、小型化内部连接需求进行设计的连接方案；其配套极细同轴线能够在较小的布线空间中实现多通道信号连接，并结合连接器的屏蔽及多点接地设计，有利于降低外部电磁干扰及高速信号之间的相互影响。对于研发工程师来说，真正需要关注的并不只是“线径有多细”，而是极细线材与连接器组合之后，是否能够满足设备内部的空间布局、信号完整性、弯折走线和装配要求；对于采购工程师来说，也不能仅依据型号外观寻找替代品，而应重点核对Pin数、线位定义、连接器型号、线材规格、长度及端接工艺。本次产品 I-PEX 82978-100B-01-D 采用12Pin配置、1-1线位定义，其线材端连接器型号为 20634-112T-02，这些参数共同构成了该线束进行选型、打样和兼容替代时的重要识别依据。

-------------------------------------------------------------------------------------------------

从“型号对应”到“性能匹配”：工程师与采购人员如何选择兼容线束
对于需要进行国产替代、第二供应商导入或成本优化的客户而言，极细同轴线束的替代并不是单纯按照外观尺寸进行复制，而需要围绕原产品的关键结构和应用要求进行匹配。以 82978-100B-01-D 为目标型号时，首先需要确认12Pin数量及 1-1线位定义是否一致，再确认线材端所使用的 20634-112T-02 连接器规格及端接方式，同时根据实际设备的安装空间确认线束长度、出线方向、弯折路径和固定方式。由于CABLINE®-CA属于0.4mm Pitch水平对插型极细同轴连接方案，替代线束在连接器端的尺寸控制、线材排列、屏蔽连续性以及端子压接/组装精度同样值得重点关注。对于工程师而言，建议在正式导入前进行样品装配、机械干涉确认及高速信号测试；对于采购人员而言，则建议在询价阶段将“原型号+连接器型号+Pin数+线位定义+长度/尺寸+线材规格+测试要求”作为完整的询价条件，从而减少供应商仅凭型号报价却无法实现真正兼容的情况。我们公司可提供 I-PEX 82978-100B-01-D 兼容替代线束方案，可根据客户的实际产品结构与技术要求，对极细同轴线束进行打样、生产及规格匹配，为需要国产替代、供应链优化以及多供应商验证的客户提供相应的线束解决方案。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议：不要只看型号，更要看完整连接关系
对于 I-PEX 82978-100B-01-D 的选型及兼容替代，建议以“连接器匹配+线位匹配+线材匹配+结构匹配+性能验证”的思路进行确认。该产品的核心识别信息包括：12Pin极细同轴线束、线材端连接器型号20634-112T-02、1-1线位定义。其中，1-1并非可以忽略的细节，它意味着线束两端对应位置进行连接，替代产品必须保持相应的线序关系，否则即使连接器能够正常插合，也可能导致信号通道对应错误。与此同时，极细同轴线束的替代还需要关注线材外径、阻抗特性、屏蔽结构、端部尺寸、出线形态及整束加工一致性。对于研发验证阶段，可以优先通过样品确认连接器插合、线序、空间装配及信号传输；进入批量采购阶段后，则建议进一步确认供应商的制程稳定性、来料检验标准、端接一致性及批次追溯能力。对于需要寻找原厂同规格兼容产品的客户，我们可以依据 I-PEX 82978-100B-01-D 的产品结构及配套连接器信息进行针对性开发，在不改变客户设备接口关系的前提下，为客户提供相应的极细同轴线束兼容替代与定制制造服务。

-------------------------------------------------------------------------------------------------

隐藏在设备内部，却连接着高速设备的稳定运行
从表面上看，极细同轴线束只是设备内部的一段连接线；但从工程设计角度来看，它实际上承担着高速信号连接、空间适配、屏蔽抗干扰以及模块可靠互联等多重任务。随着高端电子设备持续向轻薄化、高速化和高密度方向发展，极细同轴线束的重要性还会进一步提升。I-PEX 82978-100B-01-D 所采用的12Pin、1-1线位定义以及 20634-112T-02 连接器组合，为相关设备内部高速连接提供了明确的产品规格基础。对于工程师，选择合适的极细同轴线束有助于解决有限空间内的高速连接问题；对于采购人员，选择具备稳定制造能力的兼容替代供应商，则有助于降低供应链风险、优化采购成本并提高供货灵活性。我是【联邦电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：尹经理 18013280527（微信同号）。我们专注于极细同轴线束的研发与制造，可围绕客户的连接器型号、线位定义、结构尺寸及实际应用需求提供兼容替代和定制化生产服务，让这类隐藏在高端设备内部的关键连接组件，也能够成为客户进行产品优化与供应链升级的重要支撑。
