I-PEX 82147-100B-02-D CABLINE®-UM 0.4mm连接器极细同轴线束替代品

面向高速设备内部互连的60PIN极细同轴线束

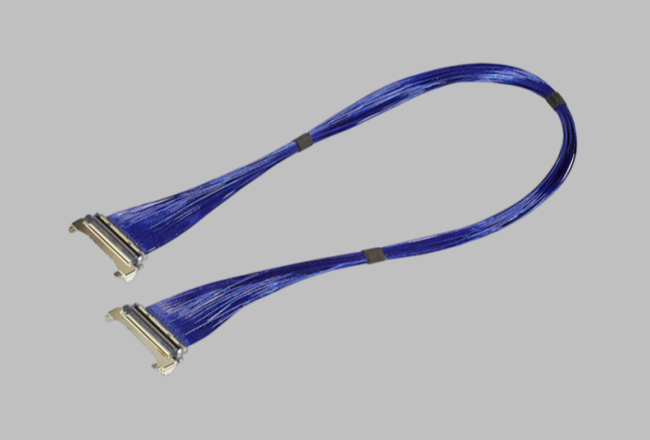

在笔记本电脑、高性能显示设备、AI终端、工业视觉及高速计算设备中，随着高速信号速率不断提升，工程师对内部连接方案的空间占用、信号完整性、EMI抑制以及连接可靠性提出了更高要求。I-PEX CABLINE®-UM系列采用0.4mm超细触点间距、Vertical Right Angle垂直直角结构，并支持Micro-Coaxial Cable极细同轴线。本文关注的极细同轴线束产品料号/型号：I-PEX 82147-100B-02-D，属于CABLINE®-UM 60PIN极细同轴线束方案，其线材端使用的连接器型号为20878-060T-01，连接器为60PIN、0.4MM间距。从工程选型角度来看，这类高密度极细同轴线束能够在有限的设备内部空间中实现多通道高速信号连接，同时兼顾高速传输和结构紧凑性，对于追求轻薄化与高性能的电子设备具有较高应用价值。

-------------------------------------------------------------------------------------------------

极细同轴线束如何匹配不同型号连接器？
对于工程师而言，极细同轴线束与连接器的匹配并不是简单的“PIN数相同即可使用”，而是需要同时确认连接器系列、PIN数量、触点间距、线缆规格、阻抗要求、出线方向、Pin Assignment以及配合结构等参数。以I-PEX 82147-100B-02-D为例，其配套的线材端连接器为20878-060T-01，采用60PIN、0.4MM Pitch结构，因此在进行替代或重新设计时，应优先确认PCB端所对应的CABLINE®-UM系列对接连接器以及机械安装空间是否一致；同时还要确认极细同轴线的规格与连接器支持范围是否匹配。尤其对于USB4、Thunderbolt、高速显示等高速信号应用，不能仅凭外观尺寸或PIN数量判断兼容性，还应进一步关注50Ω阻抗、信号完整性、屏蔽连续性和高速测试结果。换言之，“连接器型号匹配＋PIN数及间距匹配＋线材规格匹配＋电气性能匹配＋机械结构匹配”，才是极细同轴线束可靠选型的完整逻辑。

-------------------------------------------------------------------------------------------------

82147-100B-02-D的工程替代需要关注哪些参数？

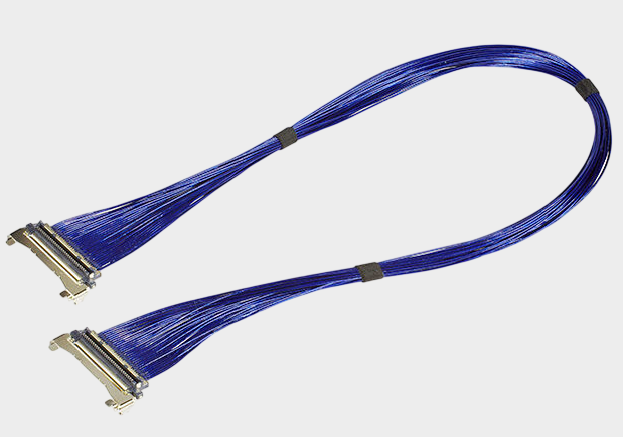

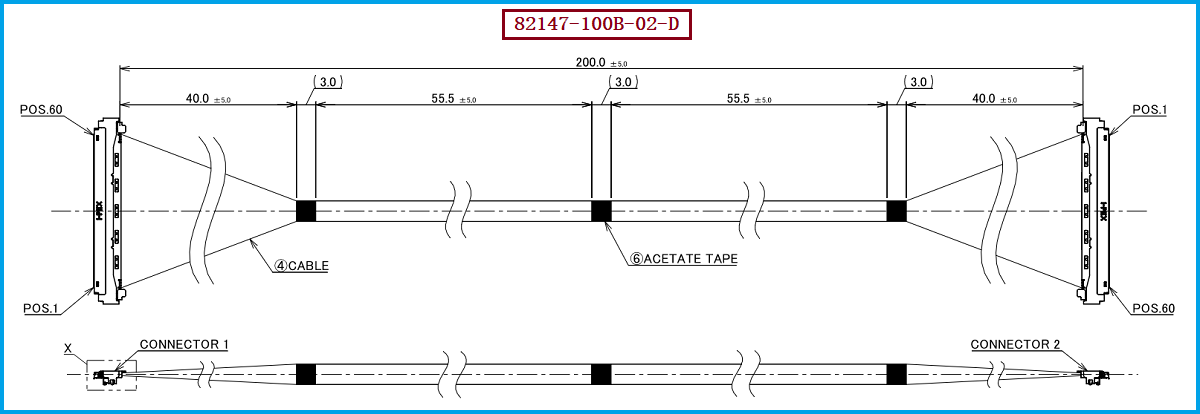

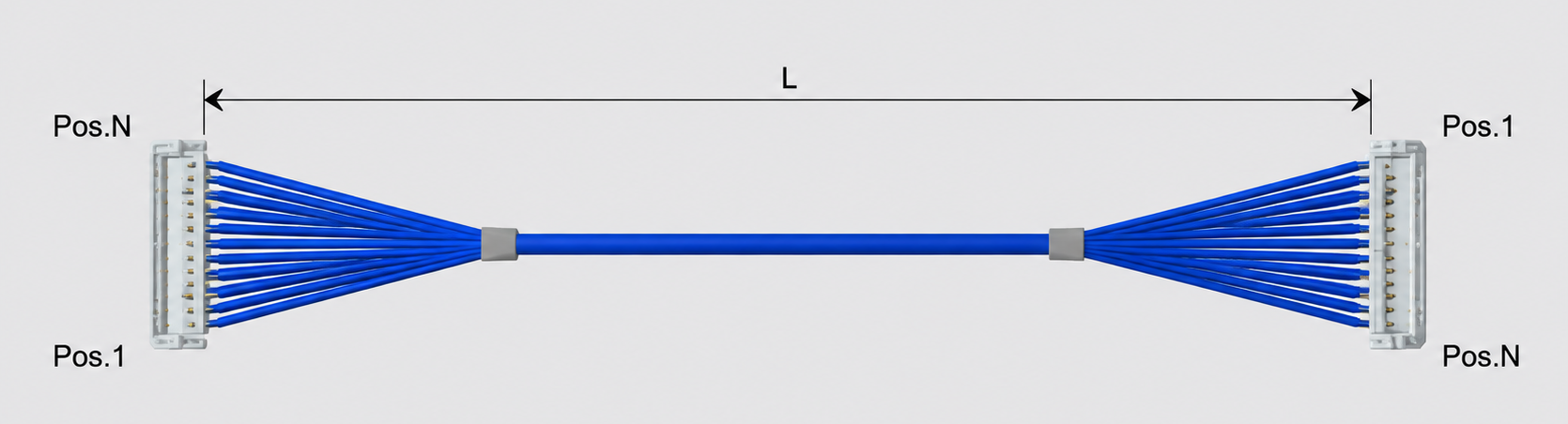

从工程师和采购人员的实际项目导入角度来看，I-PEX 82147-100B-02-D的替代不能只关注一个产品料号，而应建立完整的规格对应关系。该型号采用CABLINE®-UM 60PIN连接结构，线材端连接器型号为20878-060T-01，触点间距为0.4MM；原产品图纸对应的极细同轴线规格为AWG #40、50Ω Micro-Coaxial Cable，标称线束长度为200mm，并采用特定的Pin Assignment结构。因此，在进行国产替代或第二供应商导入时，建议采购人员向供应商明确提供原产品料号、连接器型号、PIN数、Pitch、线径、阻抗、长度以及两端Pin对应关系等信息；工程师则应进一步验证连接器嵌合尺寸、线束出线形态、弯折区域、连接器根部固定工艺以及高速信号性能。只有从“连接器—线材—端接工艺—整体线束—高速电气性能”多个层面进行确认，才能真正实现可靠的兼容替代，而不是仅做到机械上能够插入。

-------------------------------------------------------------------------------------------------

选型和兼容与替代方案参考及建议
针对正在进行设备升级、国产化替代、第二供应商开发或批量采购的客户，如果原设计采用I-PEX CABLINE®-UM 60PIN、0.4MM间距连接方案，可以优先以I-PEX 82147-100B-02-D作为规格对照基准，并围绕20878-060T-01连接器、60PIN、0.4MM Pitch、AWG40、50Ω、200mm长度及原Pin Assignment进行逐项确认。不同设备对线束长度、走线方向、屏蔽要求及高速性能的要求可能不同，因此建议在量产前通过样品测试完成尺寸、导通、绝缘、耐压、阻抗、插损、回损、串扰以及高速眼图等项目验证。对于需要替代原厂线束的客户，我们公司可提供：I-PEX 82147-100B-02-D兼容替代线束方案，可围绕客户实际使用的连接器、线材规格、PIN数量、间距、长度及端接要求进行极细同轴线束配套开发，为工程研发、样品验证及批量采购提供兼容替代支持。

-------------------------------------------------------------------------------------------------

从精准匹配连接器到实现稳定的高速线束替代
I-PEX 82147-100B-02-D是一款以CABLINE®-UM 60PIN、0.4MM超细间距连接器为基础的极细同轴线束方案，其线材端连接器型号为20878-060T-01。对于工程师来说，真正决定极细同轴线束能否成功替代的关键，不仅是连接器能否正确配合，更包括PIN数量与Pitch、线材规格、阻抗、长度、Pin Assignment、机械结构及高速信号性能的综合匹配；对于采购人员而言，则应重点关注供应商是否能够按照原产品规格稳定实现批量制造，并提供可靠的兼容替代方案。我是【联邦电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：尹经理 18013280527（微信同号）。我们持续专注于极细同轴线束产品的制造与兼容替代方案开发，可针对不同I-PEX连接器及产品料号提供对应的线束开发与生产服务，帮助客户降低单一供应商依赖，提升项目选型与采购的灵活性。
